scooter mbk - yamaha branchement commodo faisceau Yamaha bw's

[cxc]

Bonjour,



J'ai récupéré il il y a 1 mois un Yamaha Bw's avant 2004 dans un sale état, dans le but de le restaurer complètement.

J'ai refait toute la partie cycle et tous les internes moteurs, nettoyage carburateur etc...



Le scoot démarre et tourne nickel.

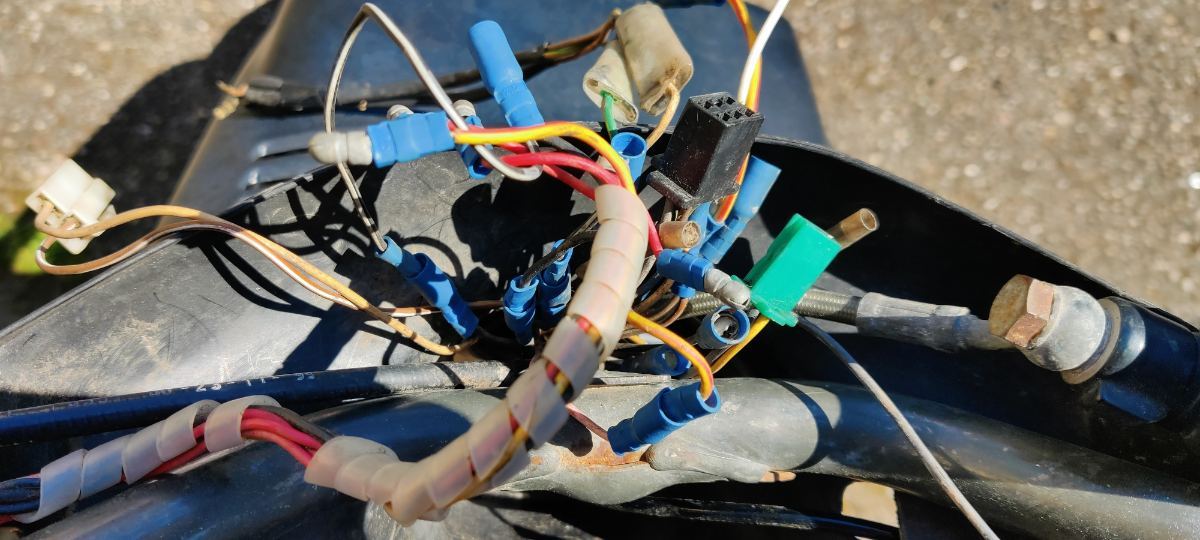

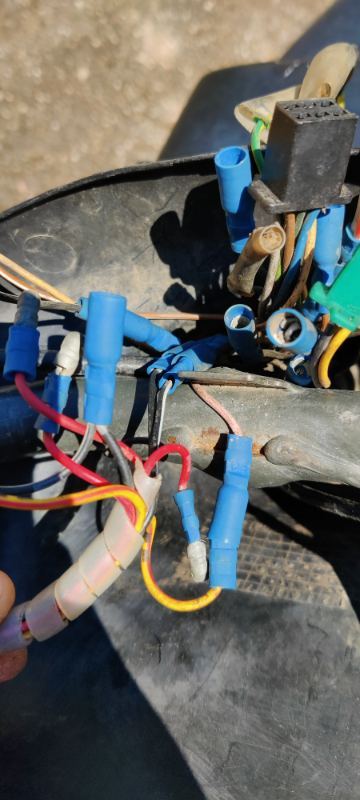

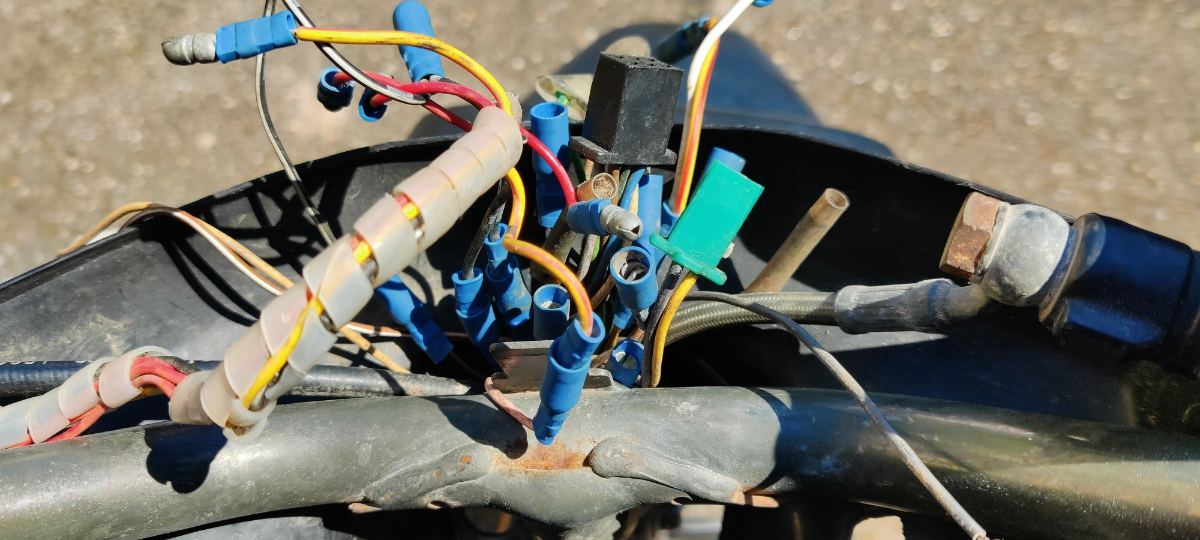

Cependant je bloque sur le branchement du faisceau. En effet, l'ancien proprio l'a pas mal bidouillé et du coup il n'y a plus les fiches d'origines pour brancher les commodos sur le faisceau. Il a mis à la place des fiches sur chaque fil. Le problème c'est que j'ai pas trop de correspondance entre les couleurs des fils des commodos et ceux du faisceau. J'ai démonté les commodos pour voir la correspondance des fils mais ça m'aide pas vraiment sur le branchement au faisceau. sur le commodo de gauche, j'ai trous fils noirs pour les feux, trois rouges pour les clignotants et deux jaune vert pour le klaxon. Vu que les fils sont pour la plupart de couleur identique pour chaque interrupteur, je sais pas sur quels fils les brancher côté faisceau. Je me suis servi du schéma électrique mais ça m'avance pas...

Si jamais l'un d'entre vous a des photos des commodos branchés avec les fils au bon endroit ça m'aiderait grandement.



Merci
