tutorial Feu led arrière + clignotant Victoria Bull Nitro et Aerox

Messages recommandés

Salut à tous.

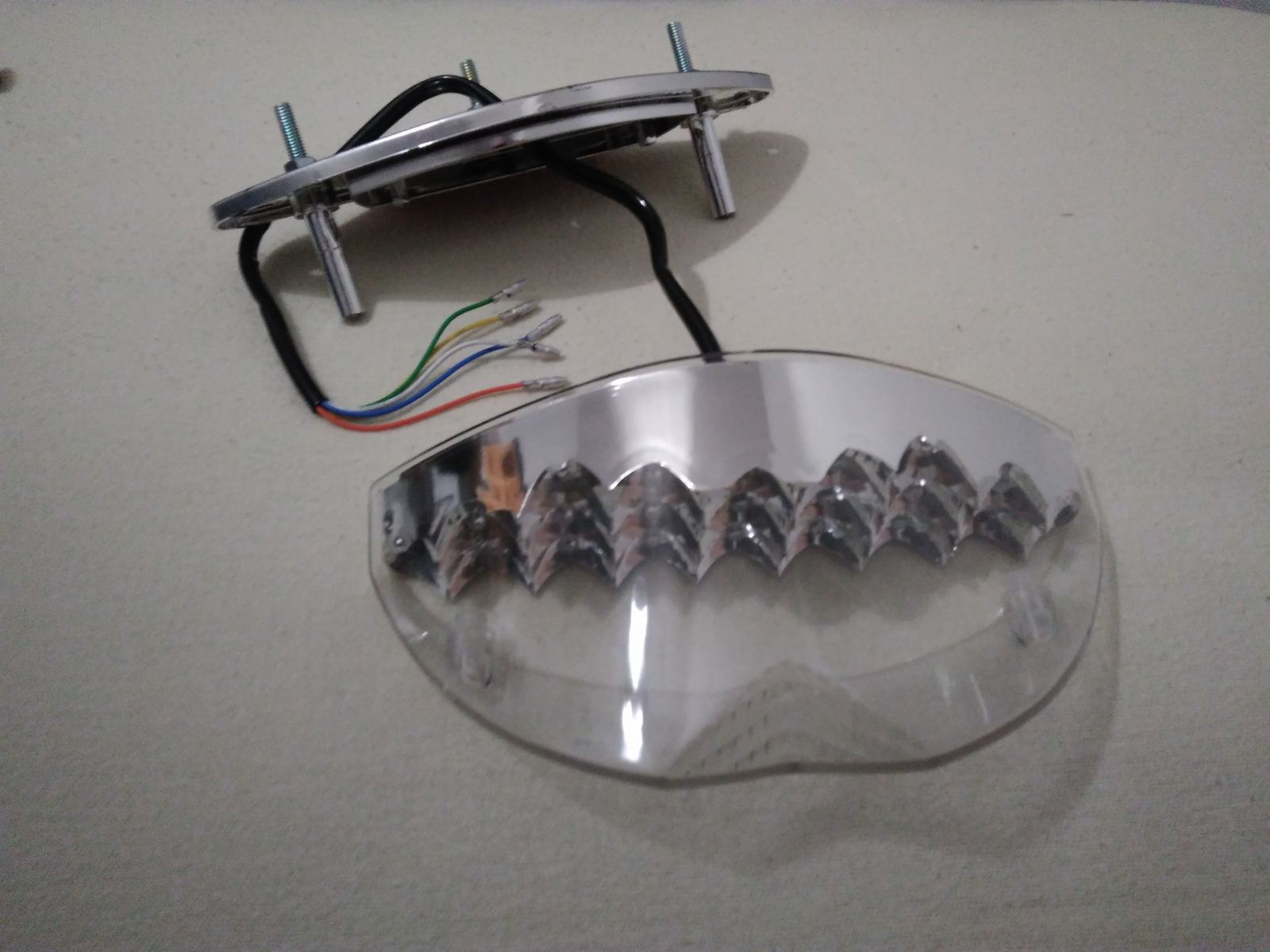

Je viens de recevoir mon feu arrière mais je ne sait pas comment le brancher!

J'ai trouve un sujet sur le forum mais rien de très claire même pas du tout.

Donc dernière solution le démontage il n'y a rien de mieux.

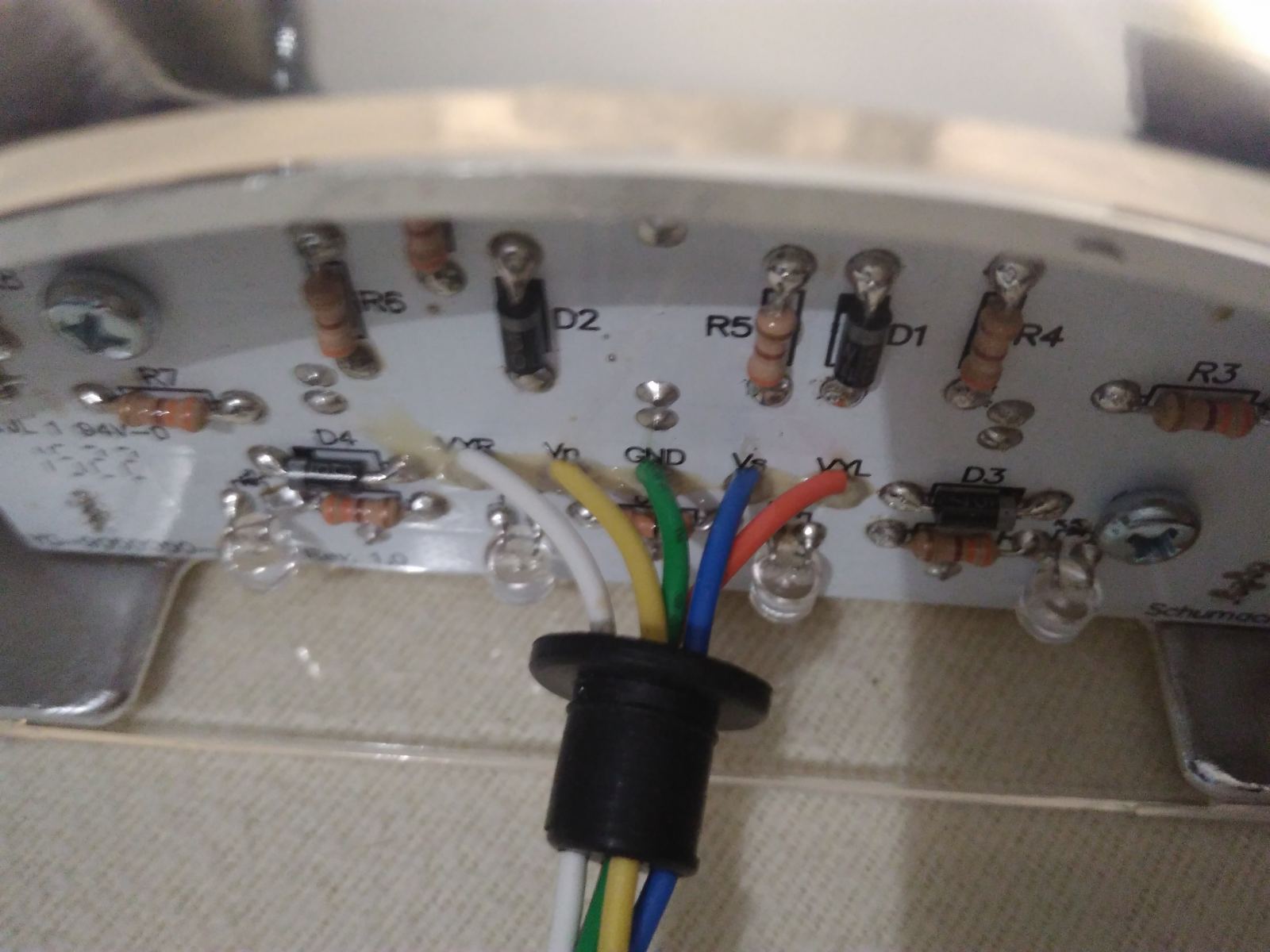

Abréviation de gauche a droite :

VYR : blanc clignotant droit

VN : jaune feu arrière

GND : vert masse

VS : bleu feu stop

VYL : orange clignotant gauche

Je pense et j'espére que ça a le mérite d'être claire.

La suite au prochain épisode,

Les branchements au faisceau !!

  • J'aime 1

Partager ce message


Lien à poster
Partager sur d’autres sites
il y a 6 heures, Eroan a dit :

Bien joué, faut juste avoir le fer à souder qui va bien ;)

Je n'ai rien soudé j'ai juste démonté le feu pour voir à quoi correspondait les fils.

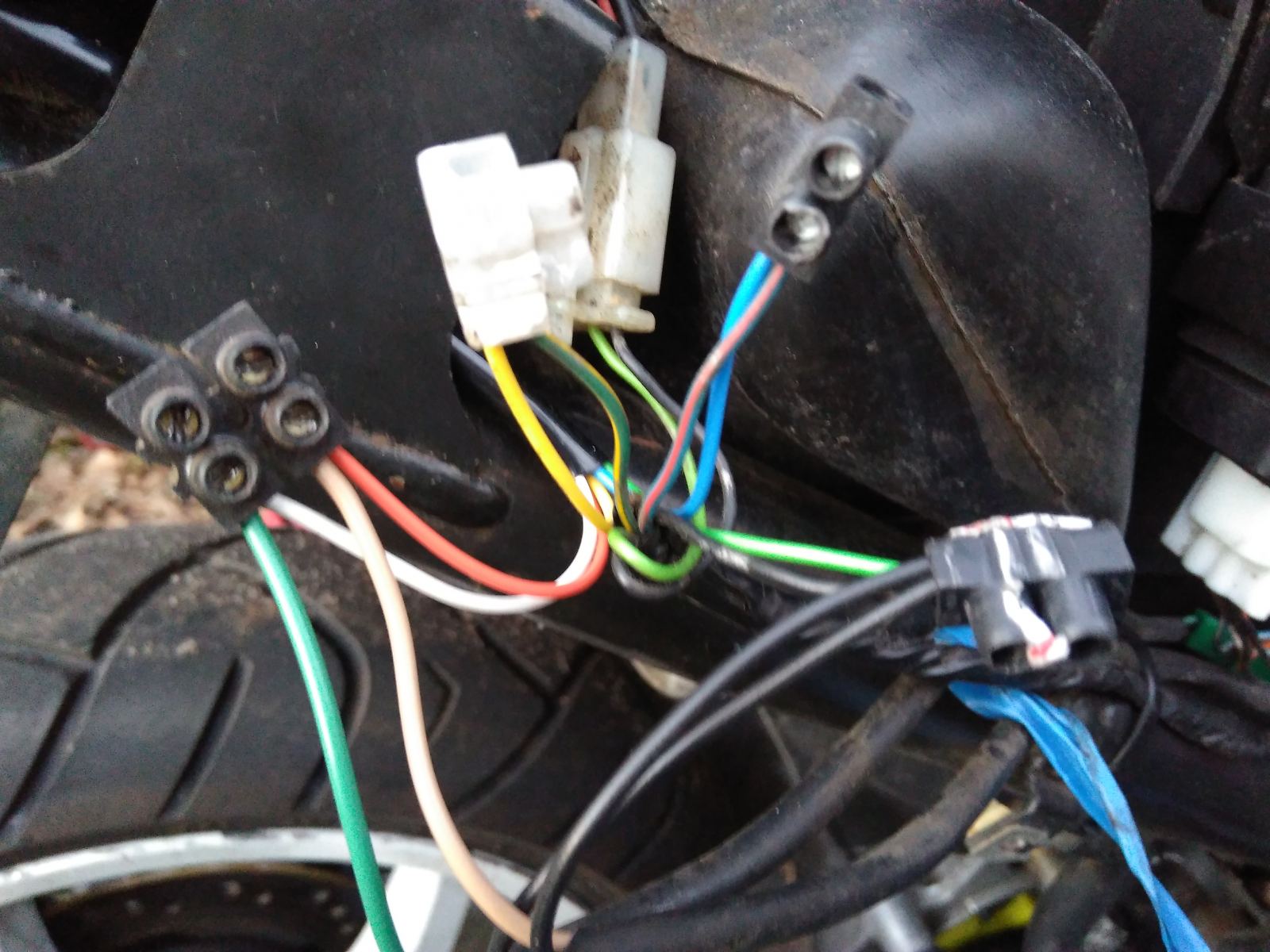

Pour la suite :


Récapitulationnement (je préviens ce mot n'existe pas) :

De gauche à droite

Clignotant droite : blanc sur vert foncé

Clignotant gauche : orange sur marron clair

Feu arrière : jaune sur vert/jaune

Feu stop : bleu sur bleu/rouge

Masse : vert sur noir

J'ai fait des branchements de m*r*e biensûr il y a mieux.
