irondarkness

scooter mbk - yamaha code couleur allumage nitro 12 bobines (après 2004)

Question

bonjour a tous

voilà je suis sur une refonte de scoot chinois!! en gros j'ai pris la partie cycl d un generic motors XOR et j'ai mis un moteur de nitro et jantes nitro ..

le problème que j'ai et que le moteur d origine (chinois) avait un allumage 6 bobines 6 fils (4 pour les bobines,2 pour le réducteur )

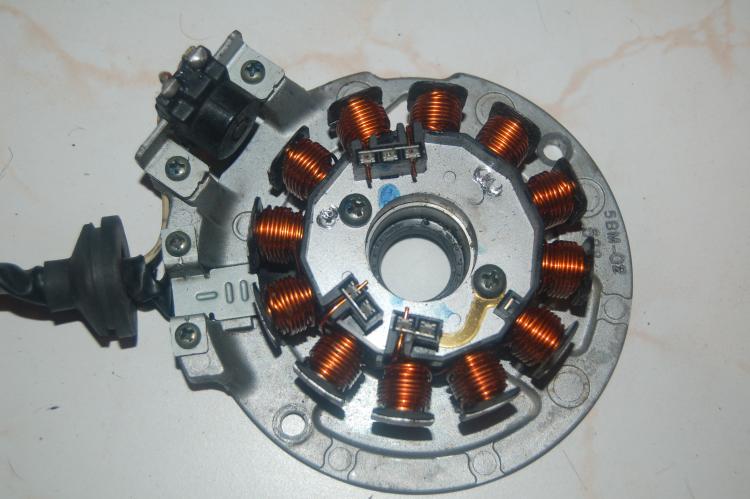

mais j'ai donc gardé le faisceaux d origine du XOR et mis le moteur nitro avec allumage 12 bobines après 2004 et donc il a 4 fils 2 bobines et 2 réducteur

je ne connais ni le code couleur de l allumage du nitro ni celui d origine du XOR !! je ne c'est pas quel fils représente quel fils

si vous avez un idée ou vous connaissez le code couleur (EX: jaune et rouge pour les lumières ect...)

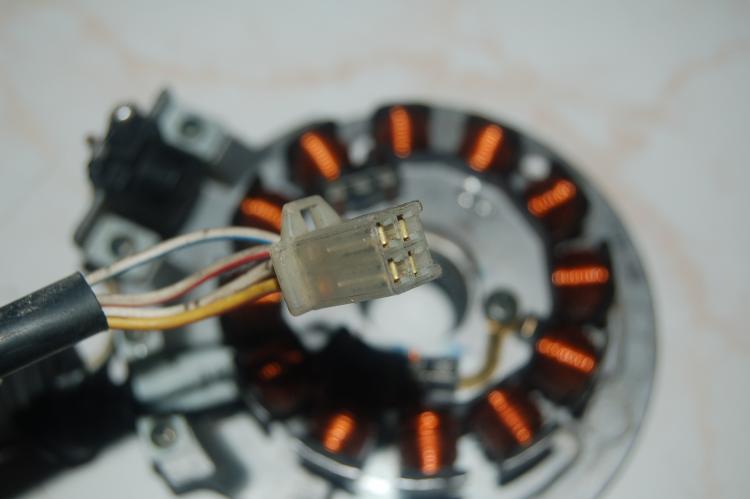

sur l allumage du nitro j'ai

jaune et rouge :

blanc et bleu:

blanc et rouge:

et blanc

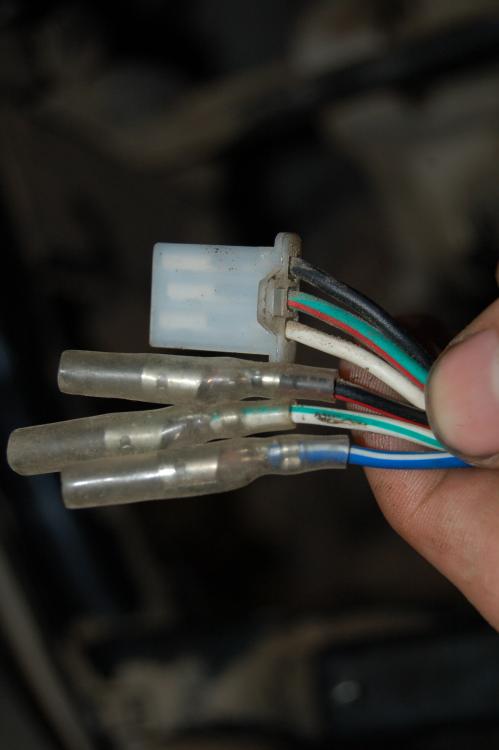

sur le faisceaux chinois (XOR) j'ai

sur la même cosse :ces fils vont directe sur les bobines

noir :

blanc:

vert et rouge:

et j'ai séparement :

rouge et noir: qui va aussi au bobine ! la masse ? peut être !

blanc et vert

bleu et blanc

voilà merci de votre aide

post-1805-0-99608600-1346699894_thumb.jp

post-1805-0-75446200-1346699401_thumb.jp

post-1805-0-65344200-1346699373_thumb.jp

Partager ce message


Lien à poster
Partager sur d’autres sites

3 réponses à cette question

Messages recommandés

  • 0

ou et le post ? car il y a mon post ou je refait un xor donc celui la et un autre qui date de 2005 et je n est vu que cela !!!merci pour ton com
