scooter mbk - yamaha Capteur ABS & Oscilloscope

Question

Bonsoir,



J'aimerai mesurer le signal des capteurs ABS du X max 125 avec un oscilloscope puis avec une carte d’acquisition. Malheureusement impossible de trouver le manuel d’atelier et donc aucune info sur les capteurs et le schéma électrique.

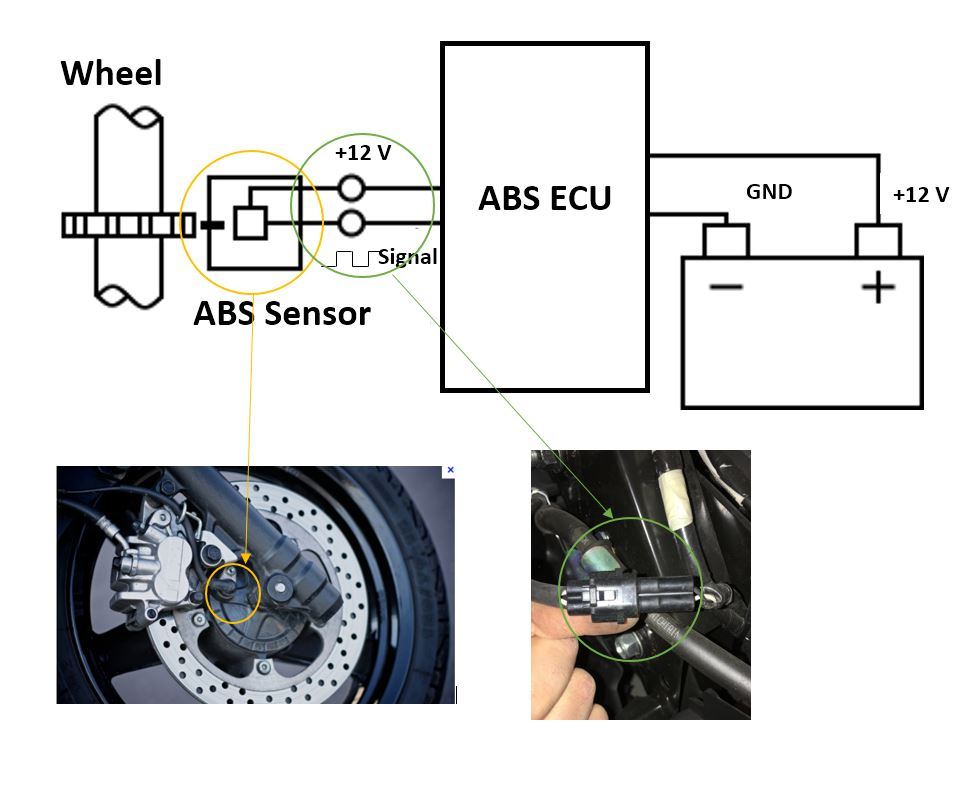

Tout ce que je sais est résumé sur l’image jointe. Il s’agit de capteurs effet hall 2 fils dont 1 des fils est alimenté en 12 V et par déduction l’autre est le signal. Je n’ai aucune idée sur la manière de brancher le capteur sur l’oscilloscope.

Je viens donc chercher de l’aide.

Merci d’avance,

Pm


Partager ce message


Lien à poster
Partager sur d’autres sites

1 réponse à cette question

Messages recommandés

  • 0

Salut, c'est de l'électronique de précision là, pas convaincu que quelqu'un puisse t'apporter les bonnes réponses ici...
