Sɑмy™

tutorial Branchement Optique Tun'r R8

Messages recommandés

Ahaha la vengeance :3 :P2

Tu m'a tendu le bâton pour te battre :D2

Sinon pour changer la couleur de l'ampoule un simple protège cahier suffit c'est ce que j'avais fait. ;)

Partager ce message


Lien à poster
Partager sur d’autres sites

Tu m'a tendu le bâton pour te battre :D2

Sinon pour changer la couleur de l'ampoule un simple protège cahier suffit c'est ce que j'avais fait. ;)

énorme :winner: :D2

Moi j'ai pas fait beaucoup d'études donc avant le protège cahier, il faut des cahier :P2 :P

Partager ce message


Lien à poster
Partager sur d’autres sites

Nan mais pas besoin d'y acheter tu découpe un petit carrée au magasin. :siffle:

  • J'aime 1

Partager ce message


Lien à poster
Partager sur d’autres sites

Nan mais pas besoin d'y acheter tu découpe un petit carrée au magasin. :siffle:

Haaaaaaaan, mais tu sais, je suis quelqu'un de très honnête...

:siffle:

Bon ok, je sort.. :D2 (><)

Partager ce message


Lien à poster
Partager sur d’autres sites

C'est le même dessins que j'avais fait quand je l'ai monter ;) , mais j'ai fait mon gitan ( :siffle: ) car aucun magasin dans mon coin ne vendait de cosses :rheuuu:

je te rassure moi aussi le 1er coup j'ai fais en mode gitan, ça a tenu 1an presque ^^ et puis j'ai refais avec des cosses quand j'ai commencé à avoir les halo et les leds qui clignoté !

Partager ce message


Lien à poster
Partager sur d’autres sites

je te rassure moi aussi le 1er coup j'ai fais en mode gitan, ça a tenu 1an presque ^^ et puis j'ai refais avec des cosses quand j'ai commencé à avoir les halo et les leds qui clignoté !

Ah.. Je vais peut-être le refaire cet été alors ! :)

Partager ce message


Lien à poster
Partager sur d’autres sites

J'ai cette optique rien de compliqué pour faire ces branchement (je suis électronicien Ahah :))

Elle est à 24€ sur Maxiscoot et franchement elle est très bien ! Bon look ;)

Je préconise des halogène de 35W pour plus d'eclairage, si vous mettez au dessus de 35W en général l'halogene est "incliné" à 36° de construction conséquence au final vous verrai peut-être moins car eclairage plus bas qu'avec du 35W...n'oubliez pas c'est du 12V !

Partager ce message


Lien à poster
Partager sur d’autres sites
Invité

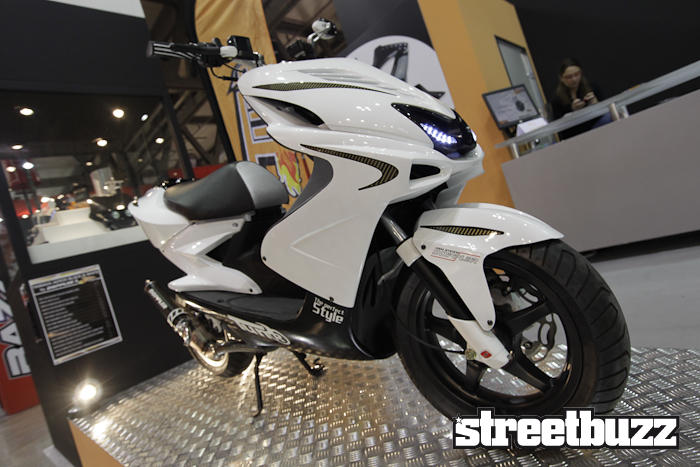

Photo d'un nitro avec l'optique ?

Oui.

EDIT : Si j'ai bon j'ai pu voir un Nitro avec l'optique en blanc, dommage que je ne trouve pas en noir..

Modifié par Invité

Partager ce message


Lien à poster
Partager sur d’autres sites

voilà comment je vais brancher la mienne ;)



et de l'autre coté ca sera comme ca:



1 (vide) = vert (croisement, j’utilise pas)
2 = jaune (plein phare pour les halogènes)
3 = bleu/rouge (veilleuse pour les LED tout le temps allumé)
4 = fil noir (masse)



pour info les led font moins d'1 watt :)
et 36w les 2 halogènes (testé avec multimètre)

  • J'aime 1

Partager ce message


Lien à poster
Partager sur d’autres sites

Salut je voudrais savoir les barre de led , on peut les mettre comme clignotants ?

Juste a branchez le fil du clignotant ?

  • J'aime 1

Partager ce message


Lien à poster
Partager sur d’autres sites

Salut je voudrais savoir les barre de led , on peut les mettre comme clignotants ?

Juste a branchez le fil du clignotant ?



Un pote la fait oui mais sa ne se voit pas tellement bien.

Partager ce message


Lien à poster
Partager sur d’autres sites

bonsoir j aimerai savoir comment l'essai les leds allumer en continu et allumer et eteintre les feux avec l'interrupteur des plein phare merci  :)

Partager ce message


Lien à poster
Partager sur d’autres sites
Le 28/04/2012 à 17:56, Sɑмy™ a dit :





Yop tout le monde !











Je me décide à faire un petit tutoriel vite fait sur l'optique tun'r R8 en ce qui concerne les branchements (veilleuse -> leds / plein phare -> halogènes) car de nombreuses personnes me demandent comment j'ai fais pour mon scoot.









_______________









Alors tout d'abord voilà l'optique qui existe en noire ou blanche, sur Spirit/Bws et Nitro/Aérox







Elle se compose de 2halo et d'une barre de 6leds sous chaque halo.







On la trouve généralement au prix de 30€









post-64-0-74215100-1335626842_thumb.jpg post-64-0-86358200-1335626848_thumb.jpg









_________________









Branchement :


















( A noter que la couleur peut varier selon le modele du scoot et l'optique )







Ce sont les couleurs que j'ai sur mon optique et sur mon bws mise à part que les fils bleu des halo sont en réalite blanc









voilà, vous pouvez donc brancher tout ça avec des dominos si vous êtes en mode gitan, sinon si vous voulez un truc propre, vous pouvez faire avec une cosse ;)









____________________________________









Et voilà le résultat :









post-64-0-84054900-1335628302_thumb.jpg post-64-0-65414700-1335628310_thumb.jpg











Vous avez plus qu'à aller montrer votre belle gueule sur la route (h)



Est ce que il est adaptable au bw’s mbk de 2001 ?

  • Merci 1
