tutorial Branchement Optique Tun'r R8

Messages recommandés

Yop tout le monde !

Je me décide à faire un petit tutoriel vite fait sur l'optique tun'r R8 en ce qui concerne les branchements (veilleuse -> leds / plein phare -> halogènes) car de nombreuses personnes me demandent comment j'ai fais pour mon scoot.

_______________

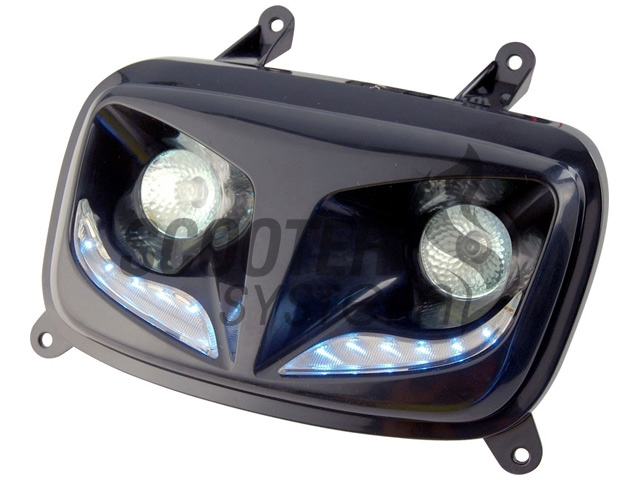

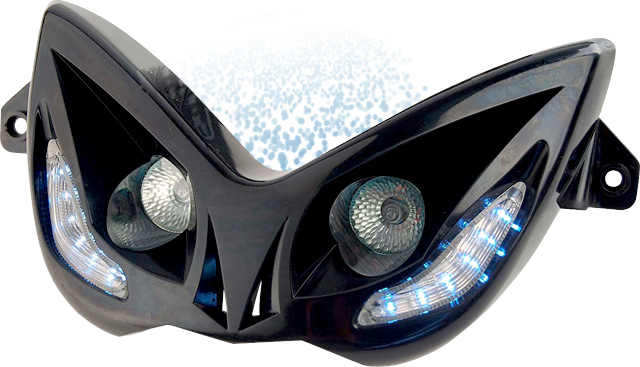

Alors tout d'abord voilà l'optique qui existe en noire ou blanche, sur Spirit/Bws et Nitro/Aérox

Elle se compose de 2halo et d'une barre de 6leds sous chaque halo.

On la trouve généralement au prix de 30€

post-64-0-74215100-1335626842_thumb.jpg post-64-0-86358200-1335626848_thumb.jpg

_________________

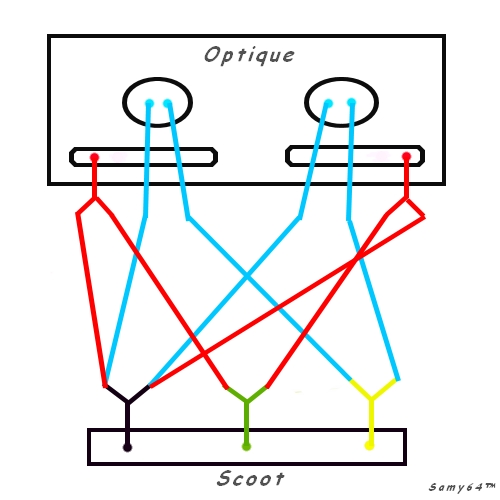

Branchement :


( A noter que la couleur peut varier selon le modele du scoot et l'optique )

Ce sont les couleurs que j'ai sur mon optique et sur mon bws mise à part que les fils bleu des halo sont en réalite blanc

voilà, vous pouvez donc brancher tout ça avec des dominos si vous êtes en mode gitan, sinon si vous voulez un truc propre, vous pouvez faire avec une cosse ;)

____________________________________

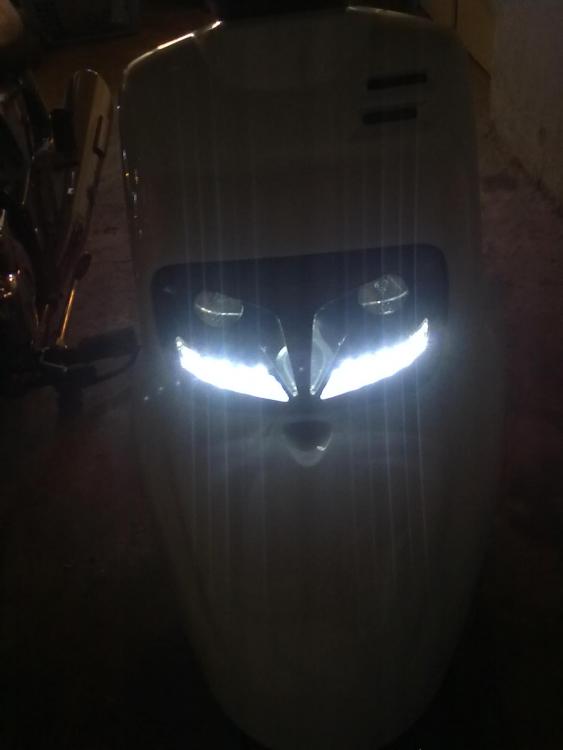

Et voilà le résultat :

post-64-0-84054900-1335628302_thumb.jpg post-64-0-65414700-1335628310_thumb.jpg

Vous avez plus qu'à aller montrer votre belle gueule sur la route (h)

  • J'aime 4

Partager ce message


Lien à poster
Partager sur d’autres sites

bon petit tutoriel même si j'ai déjà l'optique d'installé !

Partager ce message


Lien à poster
Partager sur d’autres sites

Bon tutorial, moi j'l'ai branché en mode sapin de Noel, tout en même temps. :P

Tous les fils + sur un câble du scoot et tous les fils - sur un autre câble mais j'sais plus lesquels. :/

Modifié par Ice_Pierre

Partager ce message


Lien à poster
Partager sur d’autres sites

Excuse moi de te déranger, mais je comprends pas ton histoire avec 3 fils sur le scoot. :s

Tu en à un pour la masse (noir), un pour les feu de "croisement" (vert comme dans l'exemple) puis tu a le fil pour les feu de "route" (jaune dans l'exemple...) ;)

Modifié par Mist3rVal77

Partager ce message


Lien à poster
Partager sur d’autres sites

Ca m'aideras pour mon montage dans la semaine sans doute !

Thx ! :cool2:

Modifié par Le-Pilote
  • J'aime 1

Partager ce message


Lien à poster
Partager sur d’autres sites

Merci pour ton tutoriel, avec la commande de mon optique a leds, je serais a coup sur bien aidé par ton topic ;)

... Indispensable pour ma part je dirais même :rheuuu:

Partager ce message


Lien à poster
Partager sur d’autres sites

Merci beaucoup demain je reçoit mon optique tun'r :)

Modifié par trokizz

Partager ce message


Lien à poster
Partager sur d’autres sites

Bon tutoriel, je l'avais avant et j'avais fait sapin de noel aussi ou tout d'un couo ou juste les halogenes. MAis cet optique est de mauvaise qualité je trouve

Partager ce message


Lien à poster
Partager sur d’autres sites

Merci pour ton tutoriel, avec la commande de mon optique a leds, je serais a coup sur bien aidé par ton topic ;)

... Indispensable pour ma part je dirais même :rheuuu:

Merci beaucoup demain je reçoit mon optique tun'r :)

De rien les gars pas de soucis ;)

Bon tutoriel, je l'avais avant et j'avais fait sapin de noel aussi ou tout d'un couo ou juste les halogenes. MAis cet optique est de mauvaise qualité je trouve

C'est vrai que les halogène de 20W la nuit en pleine campagne c'est pas top ! Pour ça qu'un temps j'avais mi un xénon ! Mais après sinon elle rend bien et aucun soucis depuis 1an que je l'ai :)

Partager ce message


Lien à poster
Partager sur d’autres sites

De rien les gars pas de soucis ;)

C'est vrai que les halogène de 20W la nuit en pleine campagne c'est pas top ! Pour ça qu'un temps j'avais mi un xénon ! Mais après sinon elle rend bien et aucun soucis depuis 1an que je l'ai :)

Moi je l'ai eu 3 mois, sur ces 3 mois pas un jour ou tout fonctionnait ! soit une ampoule qui casse, les cosses blanches qui se defont, les fixations de l'optique qui cassent ..... Bref même le TNT tient mieux

Partager ce message


Lien à poster
Partager sur d’autres sites

Moi je l'ai eu 3 mois, sur ces 3 mois pas un jour ou tout fonctionnait ! soit une ampoule qui casse, les cosses blanches qui se defont, les fixations de l'optique qui cassent ..... Bref même le TNT tient mieux

Ta du tomber sur une malfoutu ^^

Partager ce message


Lien à poster
Partager sur d’autres sites

Ta du tomber sur une malfoutu ^^

+1 car moi tout a très bien fonctionné!

Et perso j'utilise des ampoules néons de couleur pas d'origine donc encore mieux :love:

(Photos sur mon topic du projet)

Partager ce message


Lien à poster
Partager sur d’autres sites

J'ai acheté des halogènes 20w sava suffir ou faut en prendre d'autre?

c'est déja du 20W a l'origine, tu peux prendre 40W pour avoir un meilleur éclairage !

Partager ce message


Lien à poster
Partager sur d’autres sites

Pour infos j'ai changé les ampoules de cet Optique, TUN'R propose pour 2,50 euros des ampoules plus puissante de couleurs !

J'ai pris VERT, mais VIOLET, BLEU, ROUGE existe encore !

Photos sur mon Projet ou si vous voulez, je peux poster les photos ici !

Ça rend génial!

Partager ce message


Lien à poster
Partager sur d’autres sites

Moi je l'ai eu 3 mois, sur ces 3 mois pas un jour ou tout fonctionnait ! soit une ampoule qui casse, les cosses blanches qui se defont, les fixations de l'optique qui cassent ..... Bref même le TNT tient mieux

L'ampoule qui casse sûrement que c'était mal fixé et les cosses tu sûrement dut mal serrer la vis. ;)

(Photos sur mon topic du projet)

Paye ta pub. :siffle:

  • J'aime 1

Partager ce message


Lien à poster
Partager sur d’autres sites

L'ampoule qui casse sûrement que c'était mal fixé et les cosses tu sûrement dut mal serrer la vis. ;)

Paye ta pub. :siffle:

Ahaha la vengeance :3 :P2
