dylansniper

mécaboîte
Refaire un faisseau complet derbi

Question

bonjour,

voilà j'aurais aimé refaire mon faisseau complettement a partire de mon allumage ,

il me faudrai sur se faisseau :

- feux avant

-feux ariere

- clignotant avant et ariere

-néman



rien de plus rien de moins :$

si quelquin pourrais me sauvé la vie et me faire sa sa serai niquel ma derbi est une de 2006

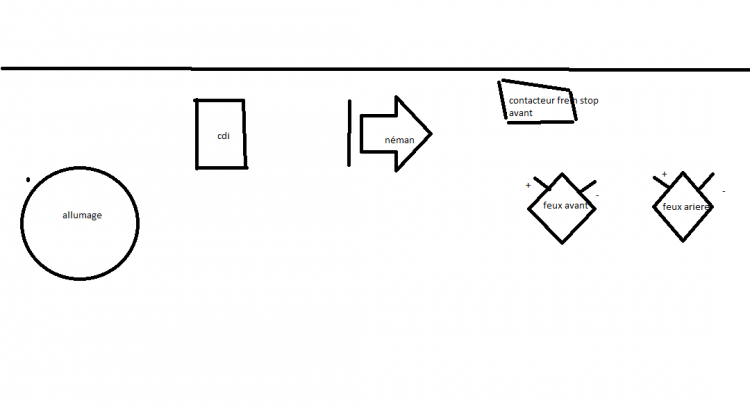

j'ai commencez un shéma met je sais pas par ou continué? si quelquin pourrai maidez a le completez ..

merci davance la communauté post-313-0-74032000-1380293150_thumb.png

Partager ce message


Lien vers le message
Partager sur d'autres sites

27 réponses à cette question

  • 0

salut je n'ai pas de derbi mais ça doit être le même principe que sur am6 donc je sais que moi

feux av /ar  il te faut le plus au regulateur une masse

pour le neiman il se branche au cdi et une masse  :)

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

salut je n'ai pas de derbi mais ça doit être le même principe que sur am6 donc je sais que moi

feux av /ar  il te faut le plus au regulateur une masse

pour le neiman il se branche au cdi et une masse  :)

un shémA ? :$$ ou complettez le mien stp je suis vraiment nul en electicité

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

je te fait sa de suite

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

je te fait sa de suite

merci beaucoup

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

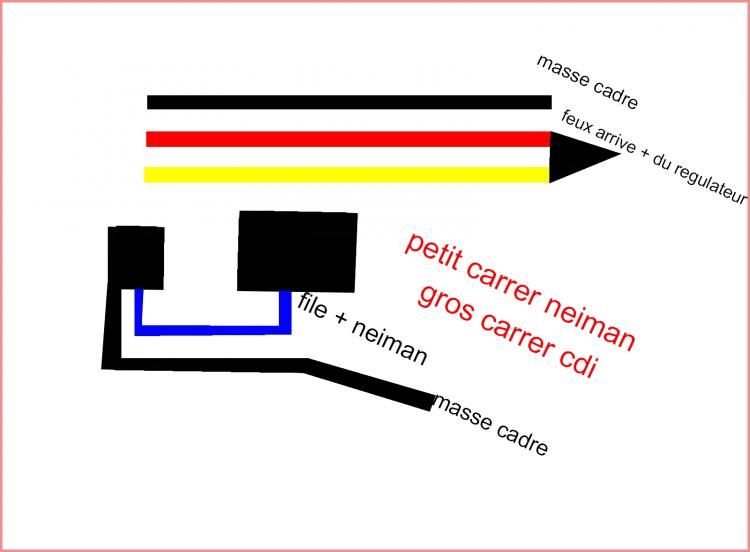

j'ai essayer de faire un truc propre  :huh:  :huh:  :D2

post-1374-0-65830200-1380297599_thumb.jp

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

shercoblack27, on 27 Sept 2013 - 18:00, said:

j'ai essayer de faire un truc propre  :huh:  :huh:  :D2

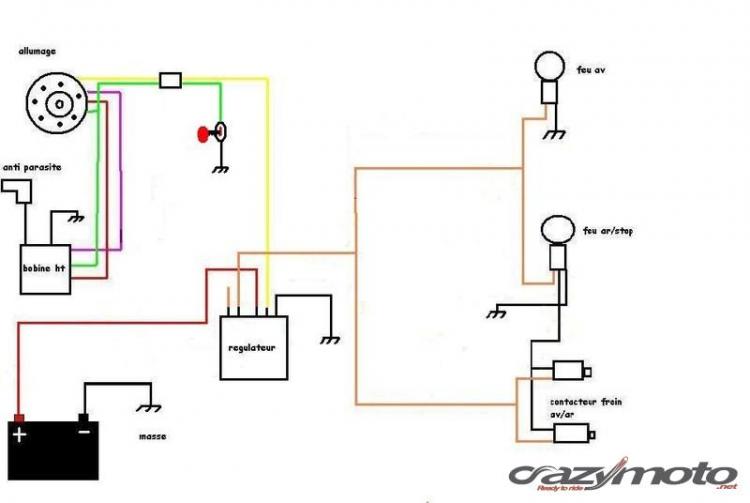

 post-16696-0-11778400-1380297723_thumb.j

autrement j'ai trouve sa aussi sur le net pour l aider en plus de ton shema

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

 attachicon.gifFaisceau simplifié.jpg

autrement j'ai trouve sa aussi sur le net pour l aider en plus de ton shema

lol mon sherma sert pas a grand chose  (><)

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

lol mon sherma sert pas a grand chose  (><)

Mais si le tien aussi sert a quelque chose  :ninja:

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

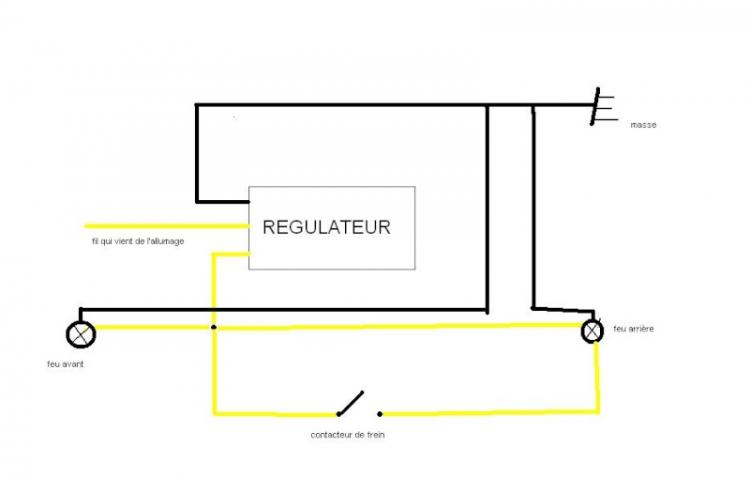

rooo il et tout mignon lapin  :P2 sinon j'ai trouver sa aussi

post-1374-0-90419400-1380298046_thumb.jp

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

rooo il et tout mignon lapin  :P2 sinon j'ai trouver sa aussi

lol a force on va le pommer dans les shema

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

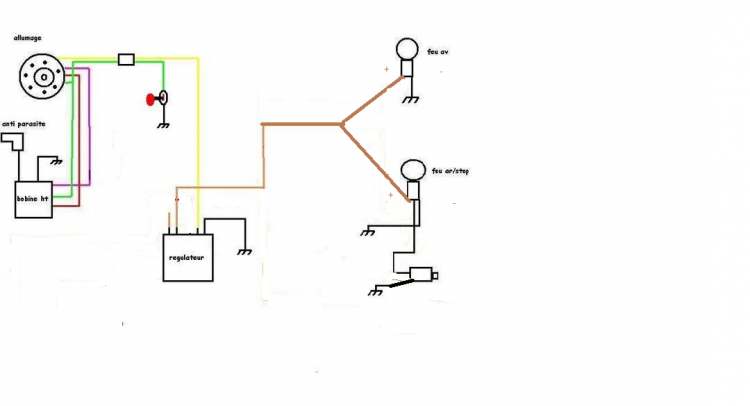

post-313-0-62716600-1380298333_thumb.pngmerci a vous en gros sa donne sa? , et le néman on le met comment? et les clignotant? si quelquin peut completez :$

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

alors pour le feux arrière stop aucun idee le mien reste toujours allumer que je freine ou pas  :rheuuu: les clignotant j'en et pas car je sais pas comment on les branche  :D2 et le neiman c'est le + et cdi quelle borne moi c'est la ( stop ) sur am6 sur le tien je c'est pas et l'autre fils a la masse donc cadre  ;)

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

merci beaucoup si quelquin peut meclaircir encore + pour le neiman , le contacteur et bien sur les clignotant sa serai super cool :p

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

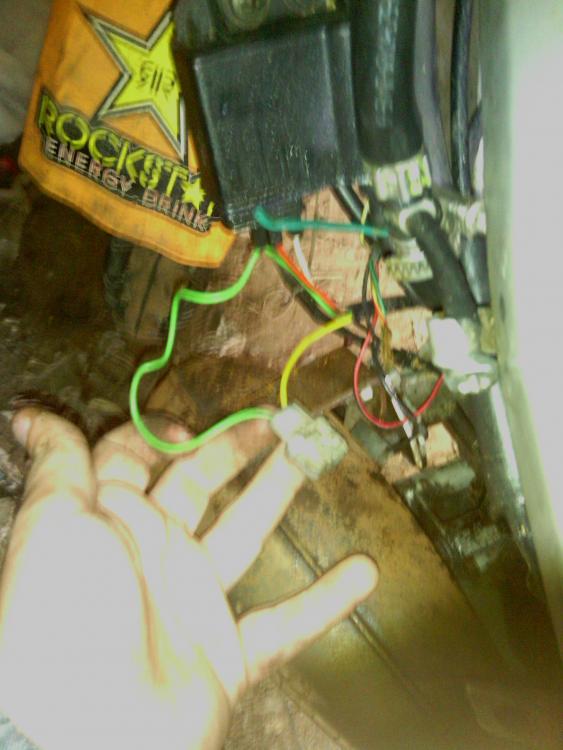

Mon petit problème j'ai des fils je sais pas c'es de quoi ni de ou ça va si quelquin peut maidez :$











désolé pour la qualitez met je peux pas faire mieux :/

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

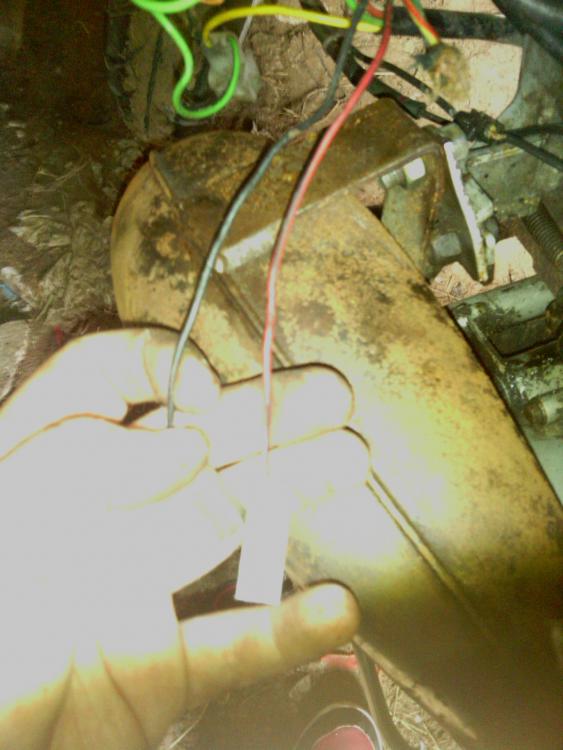

La prise vert et jaune c'est le fil jaune qui va au régulateur (pour les phares) et le vert qui va au neiman (pour le coupe circuit), les fils rouge et noir c'est pour le klaxon.

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

La prise vert et jaune c'est le fil jaune qui va au régulateur (pour les phares) et le vert qui va au neiman (pour le coupe circuit), les fils rouge et noir c'est pour le klaxon.

merci tu me sauve la vie :$  c'est pour sa que j&#39;ai plus de n"man --' on les branche ou parcontre? j&#39;ai une cosse avec rien dessus mes les couleur ne sont pas les même

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Le fil vert va au fil rouge et blanc du neiman et après tu branches le fil bleu du neiman à une masse.

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Le fil vert va au fil rouge et blanc du neiman et après tu branches le fil bleu du neiman à une masse.

merci bien jesseil sa demain avec mes potte

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Le fil vert va au fil rouge et blanc du neiman et après tu branches le fil bleu du neiman à une masse.

petit up , il va ou le câble tout a gauche le jaune? il est nulpart ( fils de néman)


Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

C'est la cosse du neiman ?



Normalement tu as une cosse comme ça sur le neiman:


Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

C'est la cosse du neiman ?



Normalement tu as une cosse comme ça sur le neiman:


oui met ça doit pas être le neiman dorigine -)-' j&#39;ai reussi a le branchez je pence je doit verifiez après , tien si tu pourrai maidez :$$

mercii





Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

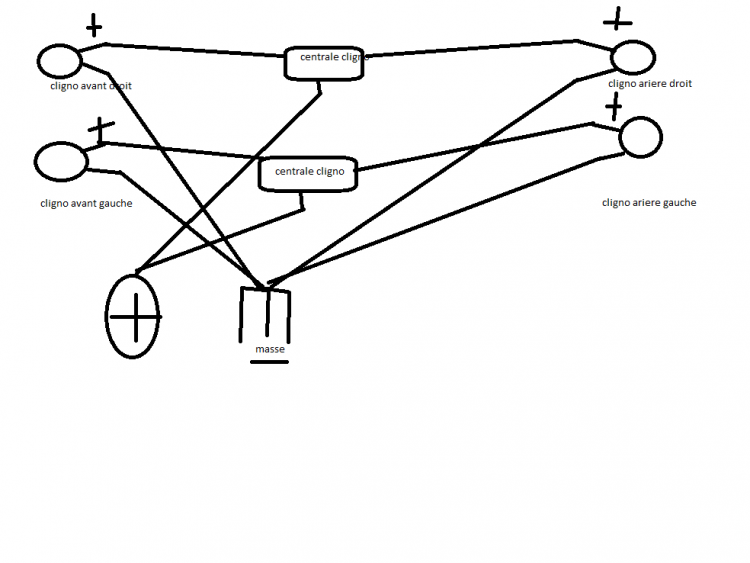

Pour les clignotants tu as oublié le commodo sur ton schéma, pour faire simple relie l'entrée du commodo à la centrale clignotante et après tu relies les gauche entre eux à la cosse gauche du commodo et les droite entre eux à la sortie droite du commodo.



Pour les feux de stop normalement  sur le feu tu as une masse et deux "+" donc là aussi il faut changer, branche le contacteur sur un "+" puis sur la borne stop du feu, brancher le "+" du feu sur le circuit des feux et brancher la masse à une masse.

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Pour les clignotants tu as oublié le commodo sur ton schéma, pour faire simple relie l'entrée du commodo à la centrale clignotante et après tu relies les gauche entre eux à la cosse gauche du commodo et les droite entre eux à la sortie droite du commodo.



Pour les feux de stop normalement  sur le feu tu as une masse et deux "+" donc là aussi il faut changer, branche le contacteur sur un "+" puis sur la borne stop du feu, brancher le "+" du feu sur le circuit des feux et brancher la masse à une masse.

merci bien :$

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

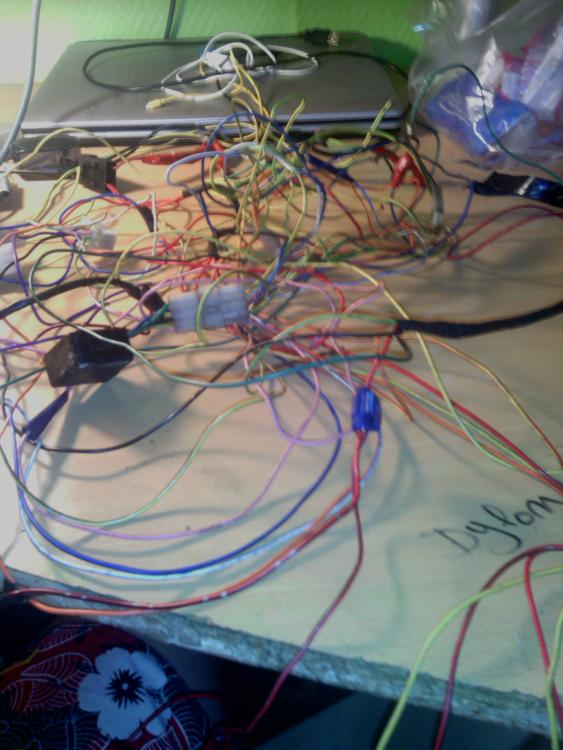

je continue mon faisseau voici une petite photo poru vous faire peur :p

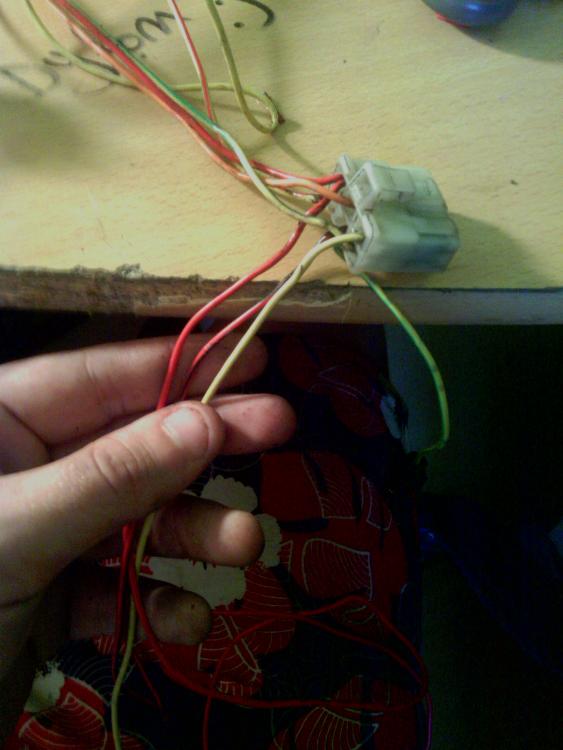

ensuite j'auaiv oulu savoir ce que c'etais que ceci? et ou doive allé les fils? ,










ensuite (la cosse du relay il y a 3 fils qui sont relié au néman , et il reste 4 fils a quoi serve les 4 autre fils et ou doive les branche? , il me faudrai un + et 1 - ou je pourrai tout branché dessus ... merci(seux que je tien dans ma main sotn ceux du néman )
