Comment mettre mon compteur digital a la place de mon compteur origine

Question

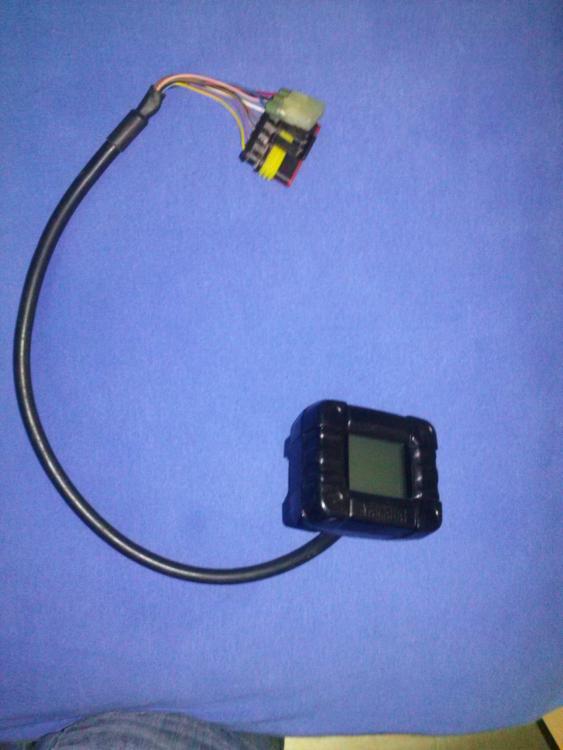

Salut a tous! J'ai un booster rx avec un gros compteur d'origine (à aiguille) et j'aimerais mettre un compteur digital avec un guidon street pour améliorer l’esthétique. J'ai tout acheter ainsi que ce compteur Yamaha, j'aimerais savoir le schéma des codes couleurs pour le brancher s'il vous plaît! Quels fils de ce compteur correspondent a quels fils de mon compteur d'origine ? Et pour le brancher je dois juste m'occuper des fils ou il y'a d'autre choses a changer/brancher (entraineur de roue..) ?

Merci de votre réponse a tous!

post-17308-0-29774100-1383488278_thumb.j

post-17308-0-18512100-1383488288_thumb.j

post-17308-0-15741600-1383488301_thumb.j

Partager ce message


Lien vers le message
Partager sur d'autres sites

23 réponses à cette question

  • 0

il faut que tu trouves les Schéma électrique des 2 model, nacked et normal, pour pouvoir tout relier, sans rarantie que sa fonctionne.

il faut effectivement changer l'entraîneur à la roue.

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Merci de votre réponse, justement je ne trouve pas ces 2schémas, auriez-vous un lien ?

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

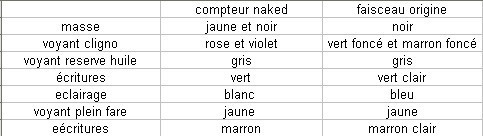

slt tien sur mon spirit 2 et mon stunt j'ai brancher comme la photo jespere que ça va t'aider

post-12406-0-32062900-1383489568_thumb.j

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Merci oui ca m'eclaire un peu plus mais sur mon compteur je crois que je n'ai pas les voyants d'essence et d'huile car je n'ai pas le fil vert et le fil gris. Mais si je n'ai pas les voyants, j'aurais quand même la jauge d'essence (les petites barres) d'affichées sur l'ecran ?

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Merci oui ca m'eclaire un peu plus mais sur mon compteur je crois que je n'ai pas les voyants d'essence et d'huile car je n'ai pas le fil vert et le fil gris. Mais si je n'ai pas les voyants, j'aurais quand même la jauge d'essence (les petites barres) d'affichées sur l'ecran ?

a oui mais mois c'est les nouveau compteur,mais ça doit être a peut pres pareil, en branchant tout pareil que sur la hptoto j'avai était obliger de débrancher les fils de voyan de clignotant sinon les 4 clignotant clignotait au lieu de 2 lol,

ba normalement oui et normalement il devrait avoir les voyant

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

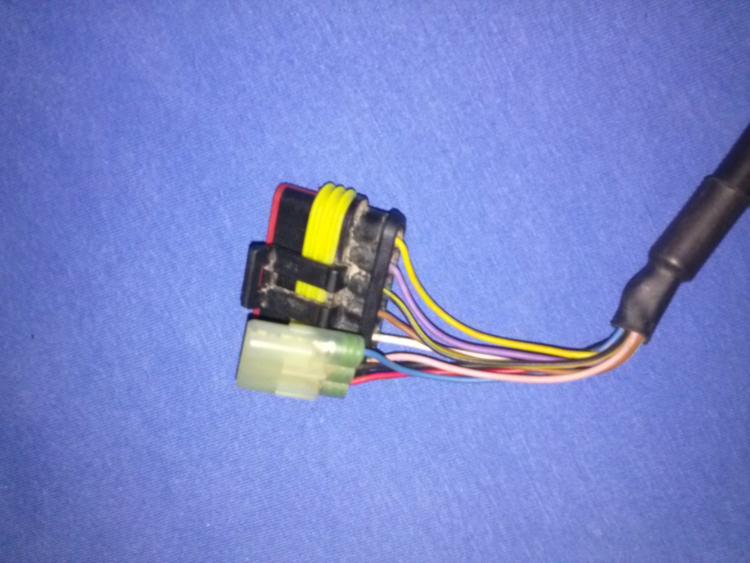

Non il n'y a pas les voyants (voir photo 2), mais ca sera peut être indiqués avec une joge sur l'ecran ?

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Non il n'y a pas les voyants (voir photo 2), mais ca sera peut être indiqués avec une joge sur l'ecran ?

les voyan sont les petit rond(il y en a 4)

mais oui sa sera indiquer par des petite bar

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

justement moi il me manque deux petits rondsn j'ai que les phars et les clignotant. Et dans la fils je n'ai pas les fils qui correspondent a l'essence ni a l'huile.:/

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

justement moi il me manque deux petits rondsn j'ai que les phars et les clignotant. Et dans la fils je n'ai pas les fils qui correspondent a l'essence ni a l'huile.:/

a et il y a pas une autre couleur?

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Non j'ai :



Sur la grosse cosse :

jaune = plein fare

violet = clignotant D

jaune/noir = masse

marron =ecritures

blanc = eclairage

rose = clignotant G

 (de ton tableau il y'a gris et vert que je n'ai pas)



 Sur la petite cosse =

Bleu = ?

noir = ?

rouge = ?

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Non j'ai :



Sur la grosse cosse :

jaune = plein fare

violet = clignotant D

jaune/noir = masse

marron =ecritures

blanc = eclairage

rose = clignotant G

 (de ton tableau il il y a gris et vert que je n'ai pas)



 Sur la petite cosse =

Bleu = ?

noir = ?

rouge = ?

dacord ba essaie de brancher tu vera,

la petite cosse c'est pour l'entrainer de roue

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Ah bon ? mais du coup je dois changer mon entraineur de roue vu que je change de compteur ?

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Ah bon ? mais du coup je dois changer mon entraineur de roue vu que je change de compteur ?

oui car sur ton guidon d'origine c'est a câble pour bouger ton aiguille et la c'est pas pareil

du doit mettre l'entreneur de roue naked

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Ah d'accord, ca coute au alentours de 10/15 ca ?

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Ah d'accord, ca coute au alentours de 10/15 ca ?

je sais pas du tout

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Daccord bon bah merci pour tout ces renseignements, un dernier truc : pour attacher tous les fils entre eux je peux utiliser des dominos ?

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Daccord bon bah merci pour tout ces renseignements, un dernier truc : pour attacher tous les fils entre eux je peux utiliser des dominos ?

oui tu peux c'est ce que j'ai fait  ;)

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Merci pour toutes les infos! +1 pour toi! je fermerais ce sujet quand j'auris mis le compteur, on sait jamais entre deux si il y a des complications :)

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Merci pour toutes les infos! +1 pour toi! je fermerais ce sujet quand j'auris mis le compteur, on sait jamais entre deux si il y a des complications :)

derien  ;)

ok si t'as d'autre souci n'exite pas  :D

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Je suis dans la même impasse que toi par rapport au compteur j'ai exactement le même j'ai tout brancher , il s'allume il m'indique le kilométrage , les kilomètre/h , le voyant de plein phares ,

Le voyant de clignotant , mais le seul problème c'est pour l'huile et l'essence.

L'huile je suis sur a 100% qu'on peut pas la brancher car il n'y a pas le voyant, mais l'essence on doit pouvoir mais seul problème le fils de l'essence qui est vert( si je me trompe pas ) n'a pas de raccord a la grosse cosse donc je suis bloqué j'ai fait tous les site sur internet impossible de trouver

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

tu connais la couleur du câble pour l'essence qui vient du compteur?

c'est quel model de compteur?

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Je connait la couleur de câble du faisceaux du scooter c'est le câble vert.

Sur le faisceau du compteur il n'y a pas de câble vert .

C'est exactement le même compteur que Dylan

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

bonjour a tous, je viens d’acheter une guidon avec compteur digital pour mon stunt année 2001, et je voudrai savoir comment le brancher car les files ne sont pas de la même couleur. pouvez vous m'aider s'il vous plaît ??

Partager ce message


Lien vers le message
Partager sur d'autres sites
