Eltorres

scooter mbk - yamaha
Booster avant 2004 - Question Câblage Neiman et feux avant ?

Question

Bonjour a tous ,



Voici ma situation ,



je suis entrain de changer le faisceau électrique de mon booster année'1997' selon bloc moteur , année'1995' selon cadre .



Question 1 : Je voudrais savoir a quoi sert la connectique avec les deux fils vert sur le neiman ?



-car sur le faiscau je n'est pas cet fameuse connectique -

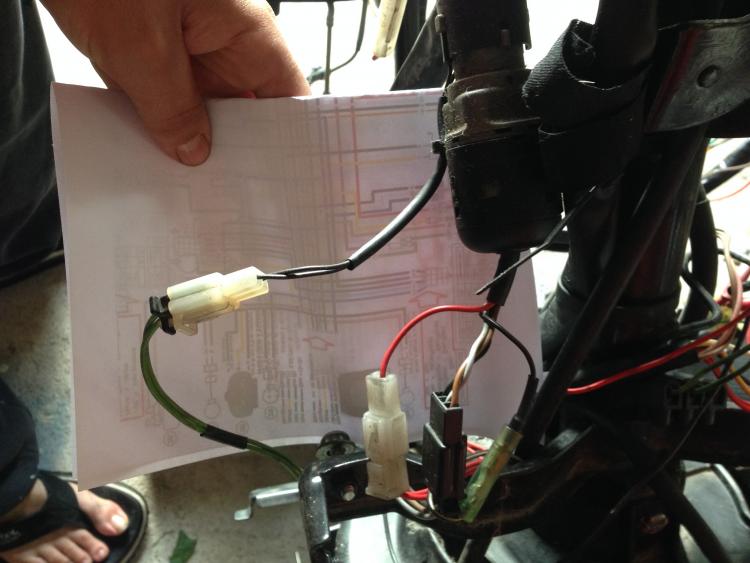

post-39712-0-83142700-1400912743_thumb.j

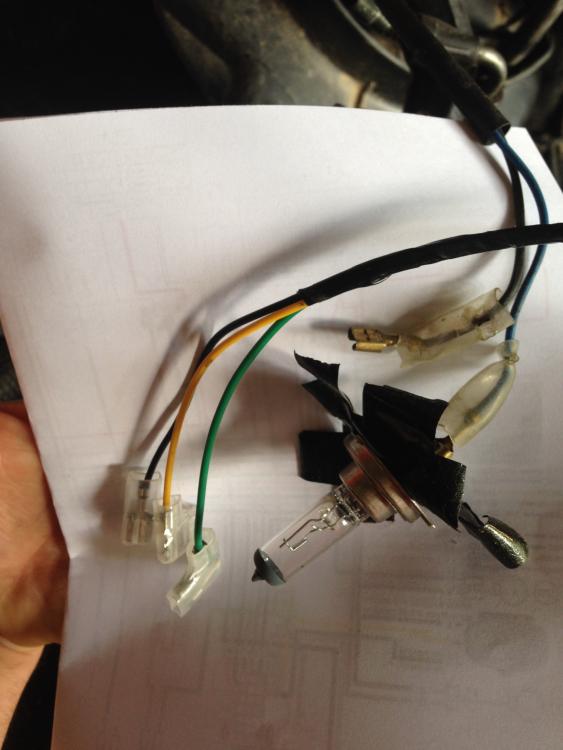

Question 2 : Sur le faisceau d'origine j'ai deux fils pour l'ampoule de la plaque phare avant , sur mon nouveau faisceau j'ai trois fils est ce grave pour l'installation ?

 a quoi sert se troisieme fils ?



post-39712-0-39766000-1400912797_thumb.j





Merci d'avance pour vos réponses !!!

Modifié par Eltorres

Partager ce message


Lien vers le message
Partager sur d'autres sites

14 réponses à cette question

  • 0

les 2 câbles vert qui vont au neiman on ne voit pas bien ou ils de terminent, il y a une bague sur le neiman ?

les 2 câbles pour les feux avant c'est tout simplement car c'est un faisceau avec code/phare

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

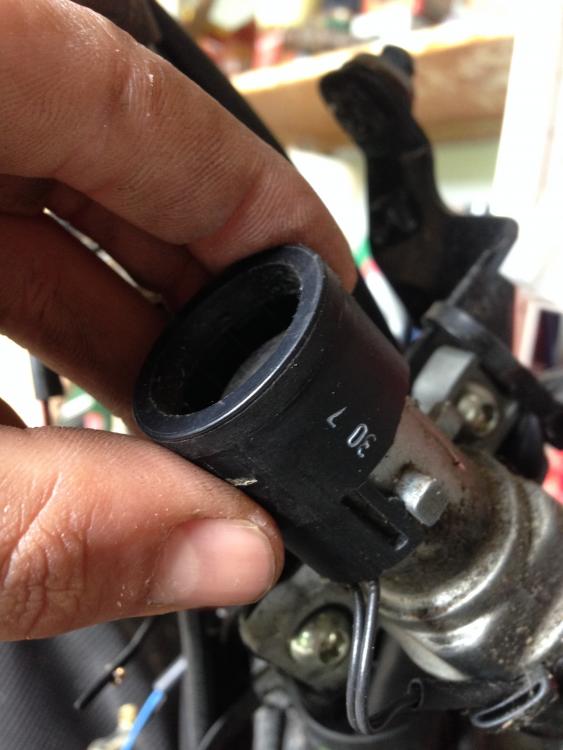

ok pour les phare c'est ce que je penssais  , les fils vont sur une bague en plastique autour du neiman c'est une sécurité ? si on la branche pas je voudrais savoir si ça me coupera le circuit pour l'allumage post-39712-0-13072300-1400919350_thumb.j

'je refait le faisceau le cadre nue pas de moteur donc  je peux pas test l'étincelle '





les 2 câbles vert qui vont au neiman on ne voit pas bien ou ils de terminent, il y a une bague sur le neiman ?

les 2 câbles pour les feux avant c'est tout simplement car c'est un faisceau avec code/phare



Modifié par Eltorres

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

tu peux faire une photo de cette bague avec les câbles ??

j'ai retapé des dizaines de spirit de toutes années, je n'ai jamais vue sa, il t a un hic quelque part là ^^

si tu as des masse vertes c'est un faisceau peugeot ^^

sur booster il n'y a qu'un seul câble vert, c'est celui de la jauge à essence.

Modifié par tom67

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

tu peux faire une photo de cette bague avec les câbles ??

je viens de mètre la photo dans le précédent poste :)

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

tu le sort d'ou ce neiman? il était installé sur le cadre? donc d'ou tu sort ce cadre? ^^

d'un booster 100cc peut être?

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

tu peux faire une photo de cette bague avec les câbles ??

j'ai retapé des dizaines de spirit de toutes années, je n'ai jamais vue sa, il t a un hic quelque part là ^^

si tu as des masse vertes c'est un faisceau peugeot ^^

c'est un faisceau motorkit booster avant 2004 je tien a le précisé  le reste se branche correctement 'sauf' nivo commodo démarreur et éclairage vue qu'il y a le system code phare c normal je v cherché un commodo corespondent et le le feux arrier et clignotant c'est une connectique de 5 fils au lieu de trois sur l'origine

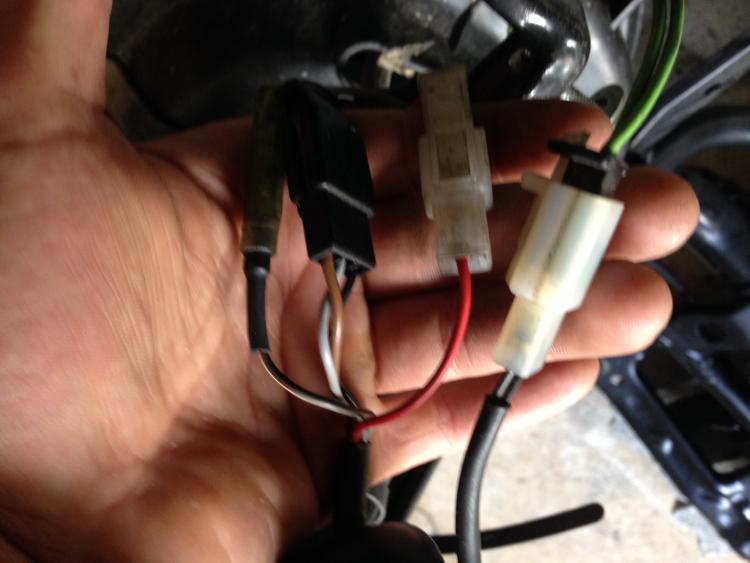

Fils origine sur le booster -post-39712-0-68554500-1400920470_thumb.j

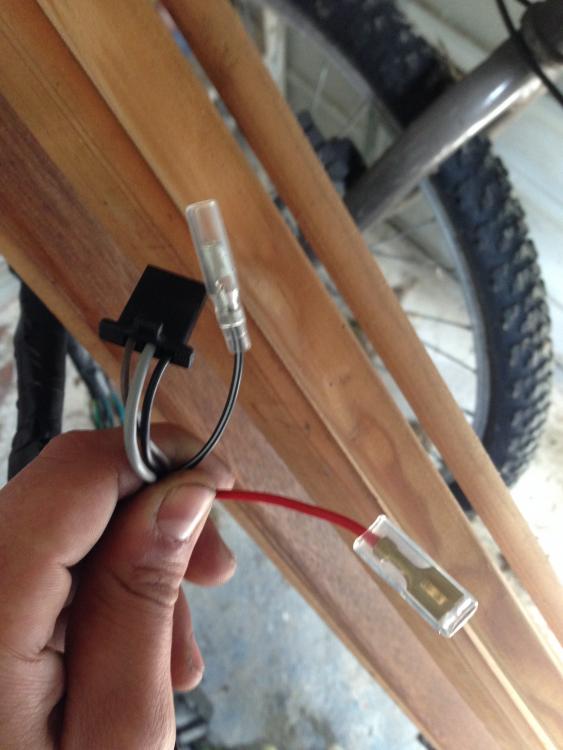

Fils de mon nouveau faisceau pour le neiman -post-39712-0-38907100-1400920523_thumb.j

Modifié par Eltorres

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

tu le sort d'ou ce neiman? il était installé sur le cadre? donc d'ou tu sort ce cadre? ^^

d'un booster 100cc peut être?

j'ai récupéré un booster 50 pas un 100cc tu vue plus de photo ?

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

bon tu verra bien ce que sa donne niveau étincelle..

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

bon tu verra bien ce que sa donne niveau étincelle..

tout a fait , puis niveau compteur le relais clignotant j'ai pas de connectique mon faisceau neuf des câble son déférent , étant maniac je veux le retapé niquel ça fait galère pas évident les systheme électrique

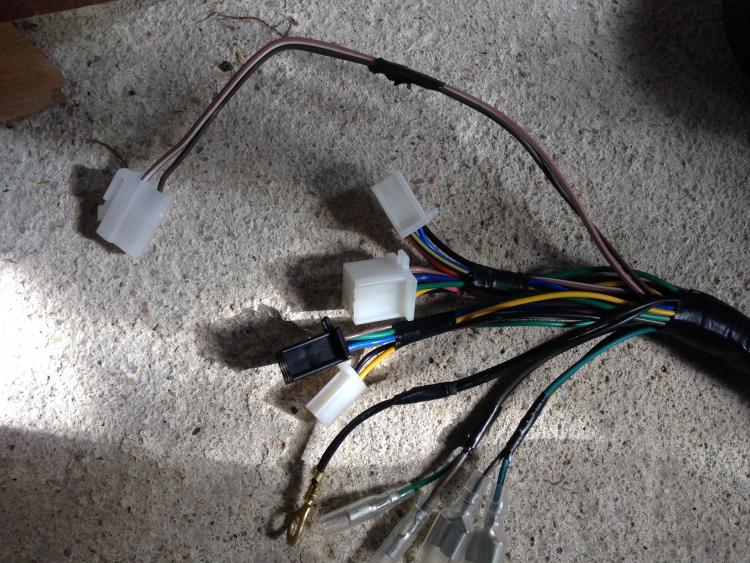

neuf -post-39712-0-85783600-1400921003_thumb.j

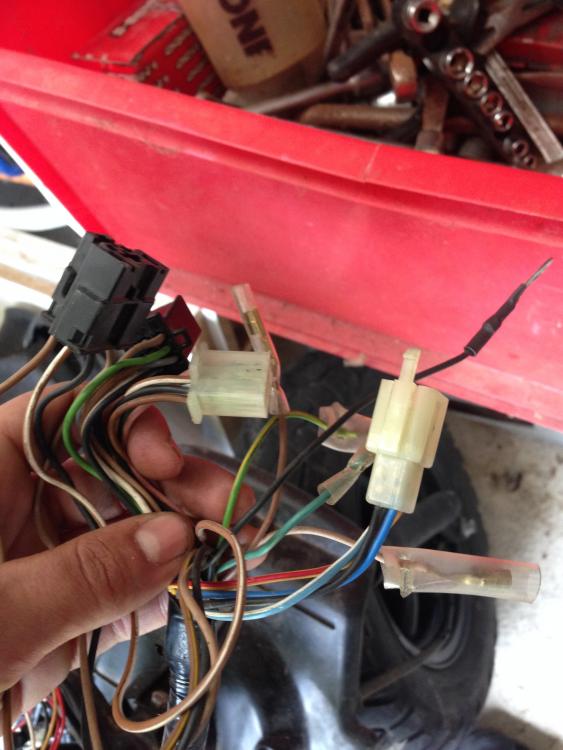

origine -post-39712-0-85787900-1400921108_thumb.j





le relais a coté du cdi est bien le relais du démarreur ? j'ai pas la même conectique

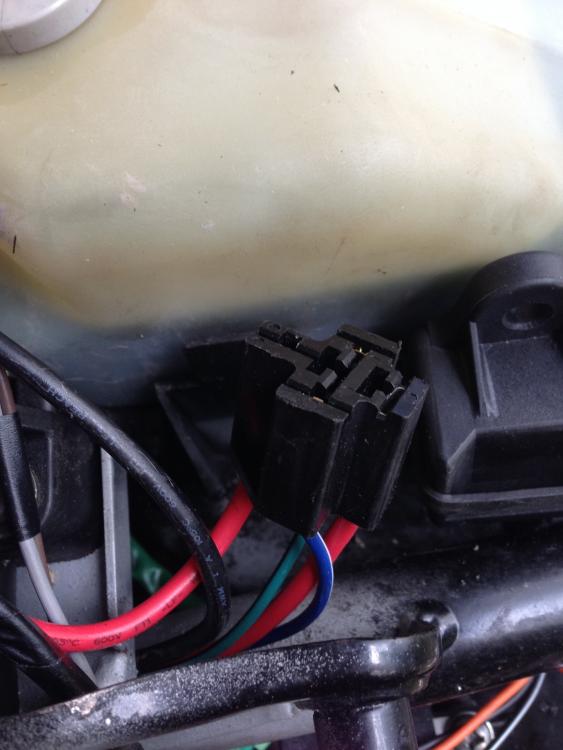

neuf-post-39712-0-61505100-1400921620_thumb.j

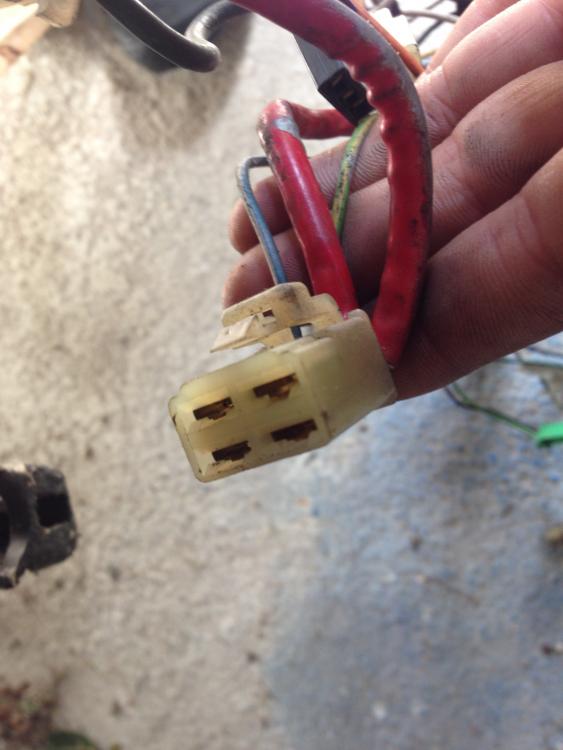

faisceau origine-post-39712-0-40465700-1400921666_thumb.j



Merci , pour ton aide trè précieuse :)

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

OK OK donc ils ont fait du mix de faisceau du nouveau est de l'ancienne année donc compteur ect faut que je change car il y a les plein phare que  j'avais pas ect , je comprend mieux le prix de 49 euro le faisceau complet !!

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Dernier petit détail j'aimerais savoir a quoi correspond c'est connectique 'compteur commode cet' ?

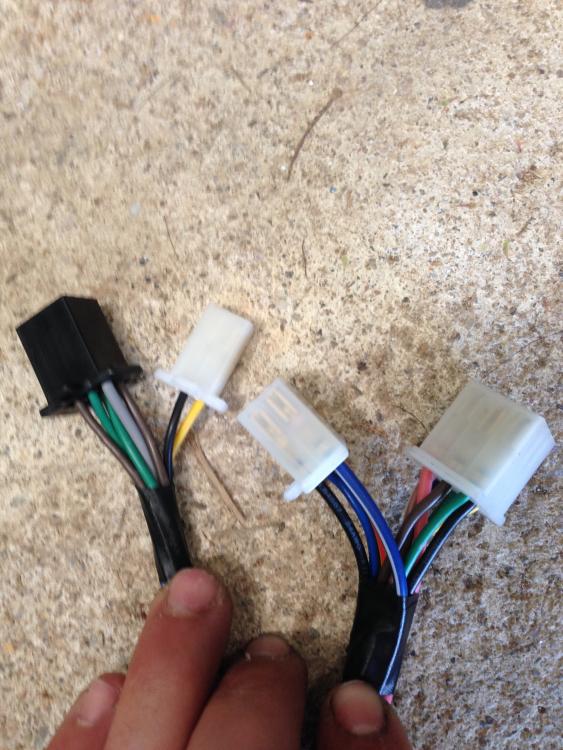

post-39712-0-01291200-1400928074_thumb.j





post-39712-0-15242700-1400928265_thumb.j



celui de droit c'est le commode du démarreur j'ai trouvais le fameux fil jaune rouge

celui de gauche se branche au compteur mais il y a moins de fil branché sur la connectique du compteur que cel du faisceau plus 1 fils et  les couleur ne corresponde pas spécialement



post-39712-0-88609000-1400928289_thumb.j

celui de gauche je suppose que c'est le commodo gauche



A QUOI CORRESPOND LA PETITE CONNECTIQUE A DROITe ?



merci d'avance pour les reponces

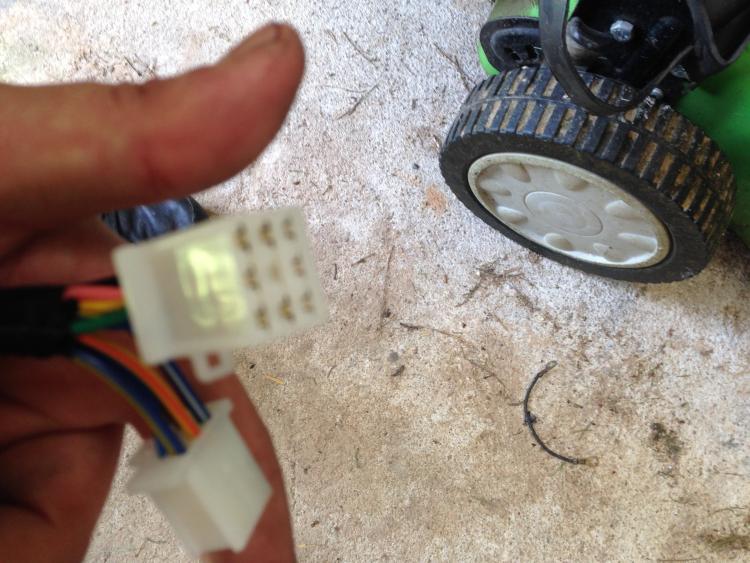

post-39712-0-08995900-1400928321_thumb.j

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

c'est du gros n'importe quoi ce faisceau, un mix d'avant et après 2004 + des câbles d'autres couleurs, car normalement il n'y a pas de câbles vert sur booster, à part 1 seul pour la jauge à essence.

comme sa je ne peux pas te dire, il faut essayer de trouver sur place.

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

c'est du gros n'importe quoi ce faisceau, un mix d'avant et après 2004 + des câbles d'autres couleurs, car normalement il n'y a pas de câbles vert sur booster, à part 1 seul pour la jauge à essence.

comme sa je ne peux pas te dire, il faut essayer de trouver sur place.

et oui une belle galère je suis entrain de cherché les commodo corespondent car comme j'avais ps les plein phare la conectique et plus petite le neiman je pence avoir trouvai et le câble sur la bague sa restera une interrogation .
