bonjour à toutes et a tous.

voilà je pose se petit tutoriel car j'ai vue beaucoup de personnes

qui demande comment "brancher une alarme sur scooter..."

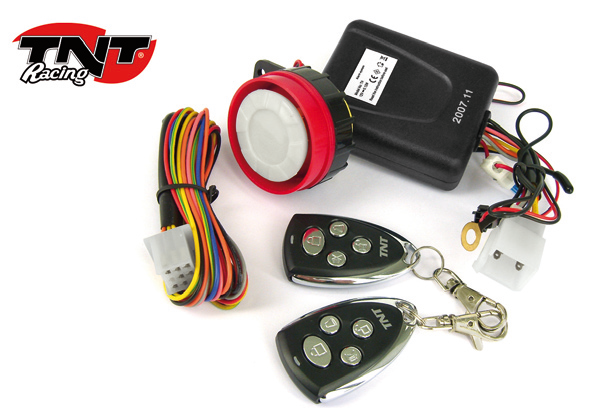

Pour ce petit tutoriel on utilise une alarme de marque TNT

post-9098-0-88638200-1407911068_thumb.pn





sur un booster de 2004,



post-9098-0-26585800-1407911226_thumb.jp





Mais branchement identique sur tout scooter de marque yamaha et mbk



Donc commençons par le commencement

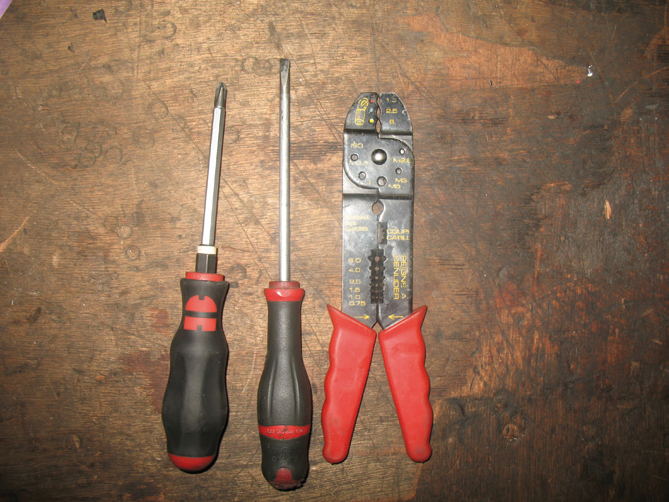

LES OUTILS A UTILISER

-Un tourne vis en croix

-Un tournevis plat

-Une pince a dénuder

post-9098-0-99680700-1407911293_thumb.pn





1ER étape

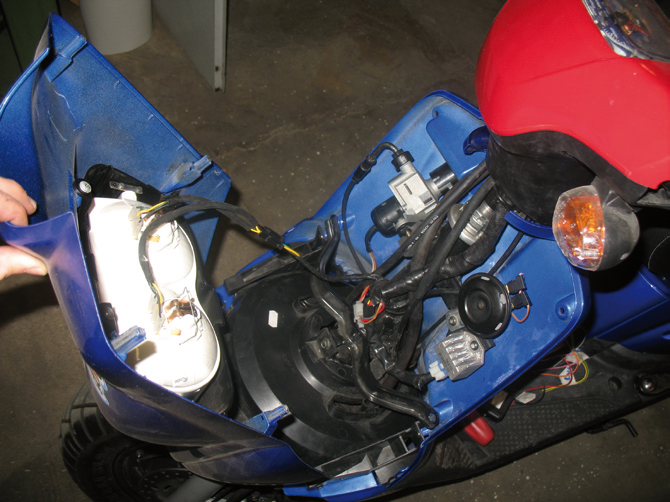

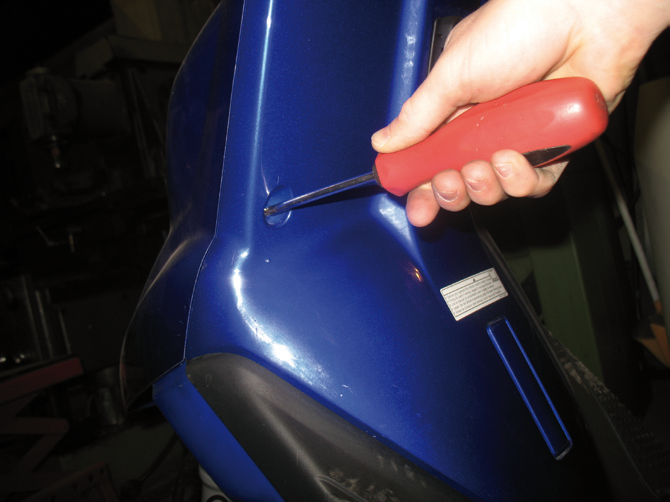

Dévissez et enlevez la face avant de votre scooter ainsi que le couvre guidon supérieur



post-9098-0-21380300-1407911631_thumb.pn

post-9098-0-22042700-1407911644_thumb.pn





2éme étape

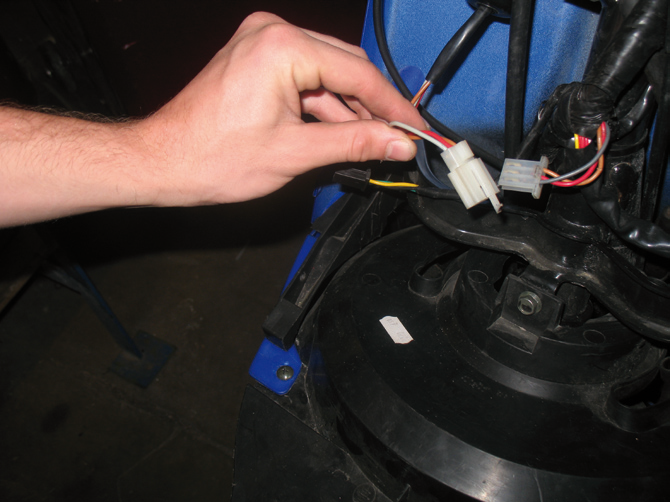

Débranche les cosse suivante



post-9098-0-25095500-1407911822_thumb.pn





3éme étape

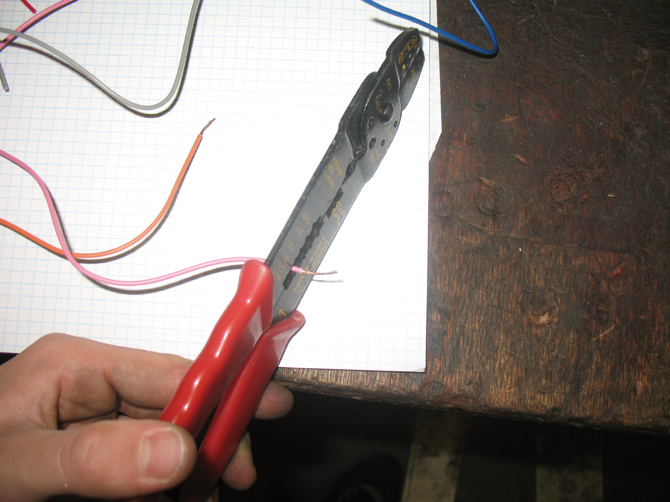

Dénudez les fils de l'alarme sauf le bleu



post-9098-0-48795000-1407911903_thumb.pn





4éme étape

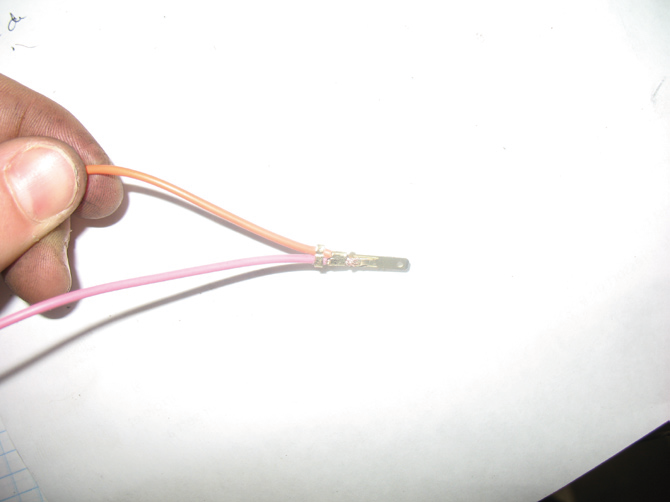

Relié le fil orange et rose a l'aide d'une cosse



post-9098-0-29235300-1407911975_thumb.pn





5éme étape

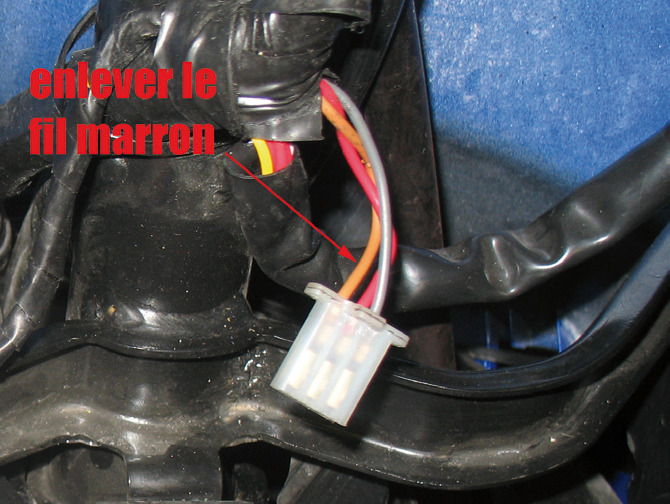

Enlevez le fil marron de la cosse



post-9098-0-66441600-1407912066_thumb.pn





6éme étape

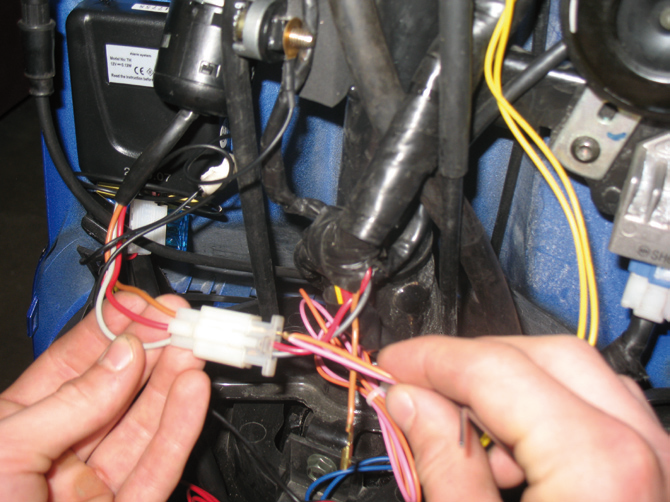

mettez les fils orange et rose (relié a l'étape 4) a la place du fil marron enlevé précédemment



post-9098-0-13828700-1407912264_thumb.pn





7éme étape

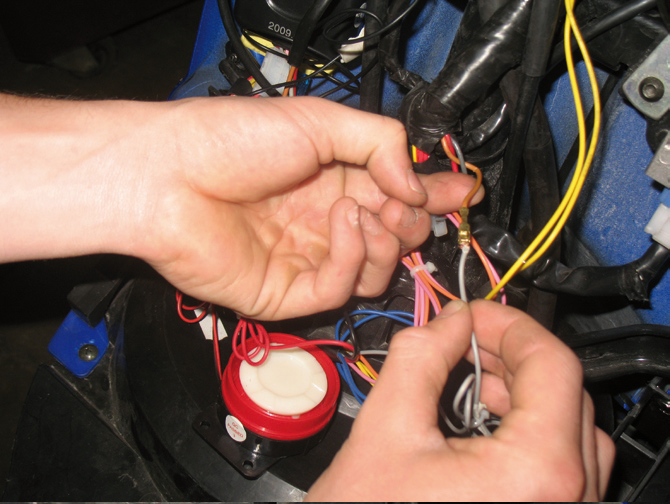

assemblé a l'aide d'une cosse le câble gris avec le câble marron de l'étape 5



post-9098-0-36881000-1407912354_thumb.pn





8éme étape

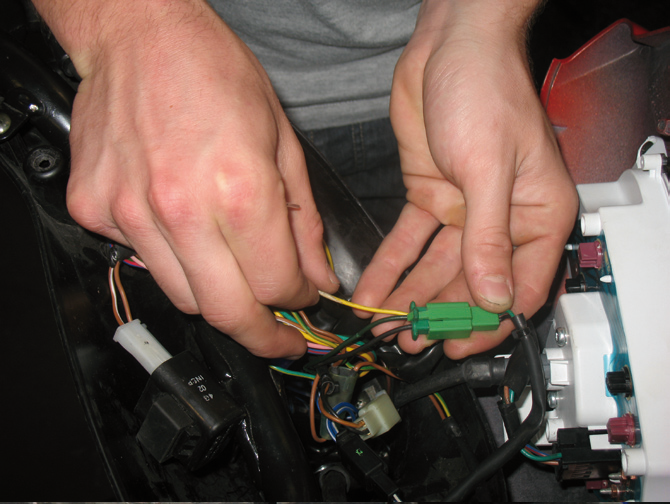

Reliez le fil jaune au fil vert foncer qui relie au clignotant

Reliez le fil jaune/vert au fil marron qui va a l'autre clignotant



post-9098-0-24612000-1407912541_thumb.pn





9éme étape

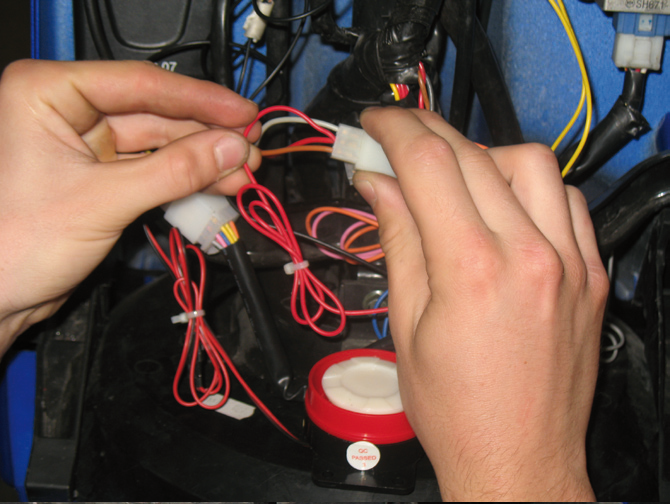

Reliez le fil rouge de l'alarme au + permanent de la batterie



post-9098-0-40727600-1407912651_thumb.pn





10éme étape

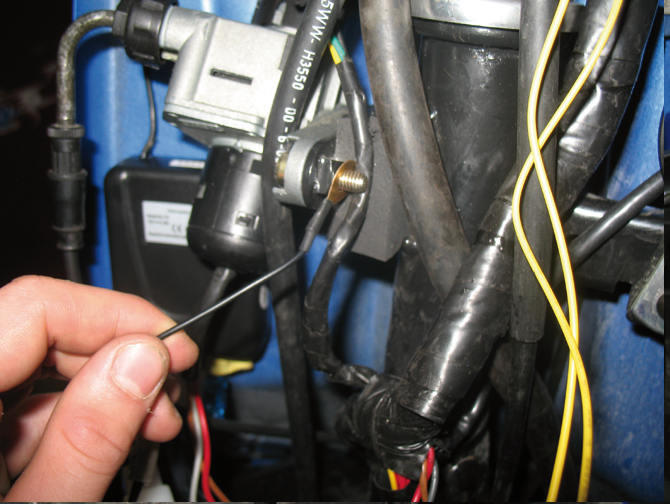

Mettez les deux fils noir de l'alarme (masse) ensemble et fixer les au contacte du cadre



post-9098-0-62602400-1407912754_thumb.pn





11éme étape

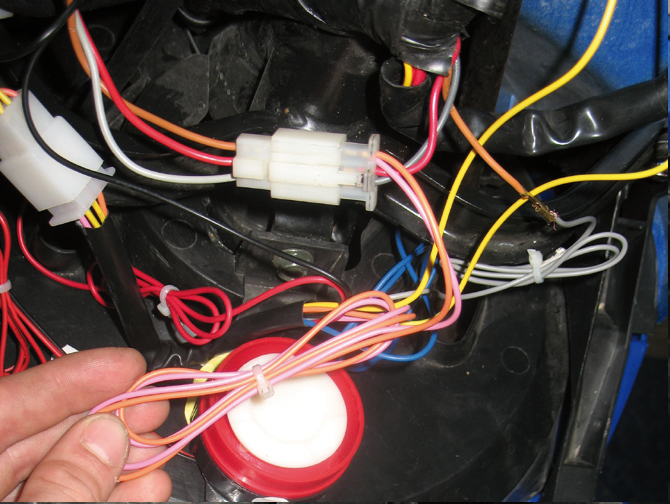

Afin de diminué les fils encombrant, faites des boucle et attacher les avec colsson ou scotche



post-9098-0-88068800-1407912854_thumb.pn





12éme étape



Reliez le boîtier au faisceaux de l'alarme (cosse a brancher)



post-9098-0-76207700-1407912961_thumb.pn





13éme étape

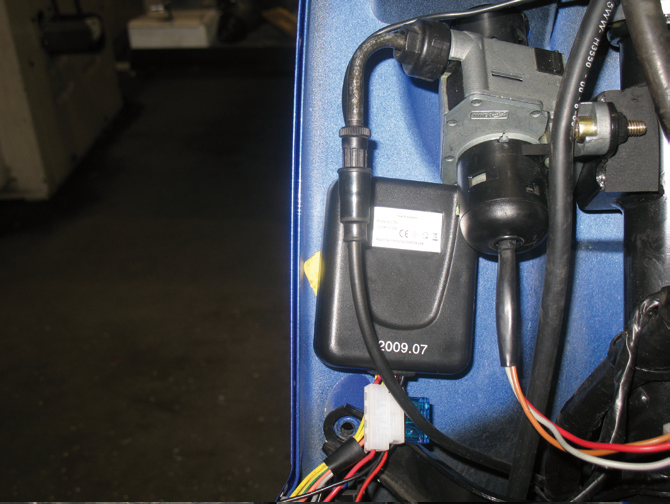

Placez et fixez le boîtier et l'alarme pour ne pas déranger pour le montage de la face avant



post-9098-0-50975100-1407913058_thumb.pn





Petite parenthèse

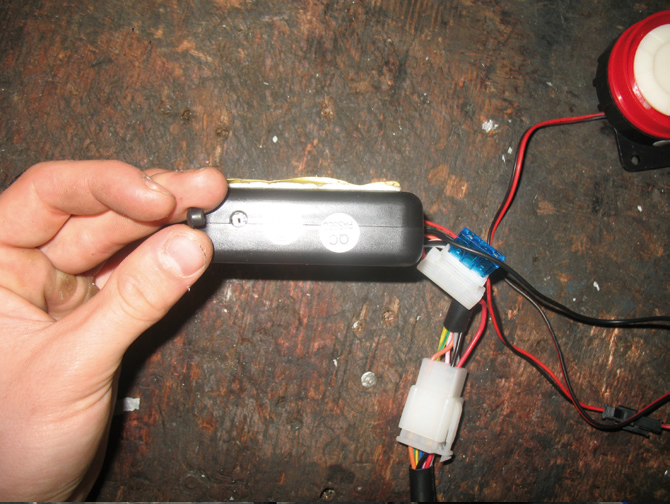

La sensibilité peux être régler pour se faire enlever le petit caoutchouc



post-9098-0-09375800-1407913160_thumb.pn

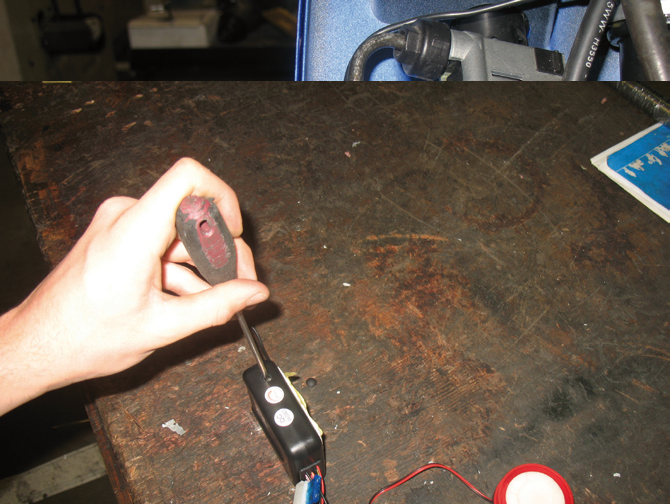

et a laide d'un tourne vis plat vissez ou dévissez pour plus ou moins de sensibilité



post-9098-0-48846300-1407913202_thumb.pn

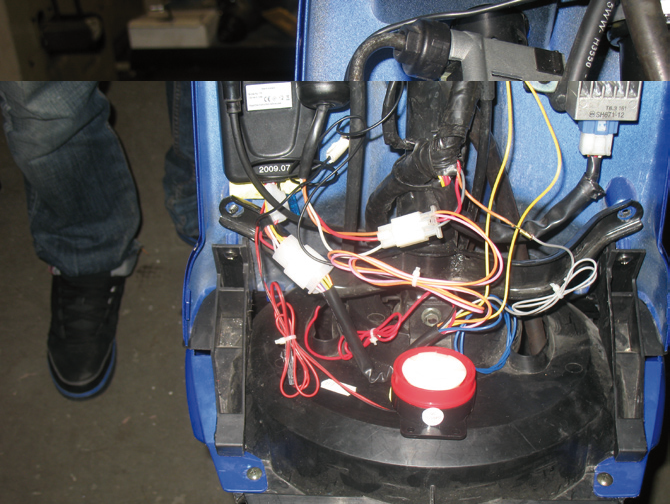

voilà petit aperçu du montage terminé



post-9098-0-35278900-1407913237_thumb.pn





Dernière étape remontez votre scooter





voilà le petit tutoriel et terminer si vous avez des conseille ou autre je suis preneur et j'espère vous avoir aidez

6 membres aime ça

Partager ce message


Lien vers le message
Partager sur d'autres sites

salut,



merci mon alarme fonctionne maintenant ;)



++

Partager ce message


Lien vers le message
Partager sur d'autres sites

Salut, Comment faire si l'ont a plus de clignotant ?

Partager ce message


Lien vers le message
Partager sur d'autres sites

Salut ! :)

C'est clair et les photos sont propres, merci pour le partage l'ami ! ;)

Partager ce message


Lien vers le message
Partager sur d'autres sites

bonjour

pourquoi tu branche le rose et le orange ensemble ?

le rose et le gris son bien pour le coupe moteur ?

et le orange ne doit pas être brancher sur le positif nemane ?

le bleu on le branche ou c pour le démarrage a distance?

merci d avance  de me répondre

Partager ce message


Lien vers le message
Partager sur d'autres sites

J'essaie demain mes merci pour les conseil par ce que je galère la MDR ! :D

Partager ce message


Lien vers le message
Partager sur d'autres sites

Bonjour a tous,

et surtout dsl de ne pas avoir repondu avant mais j'était a lhopital...

le brenchement sais un amis quti me la fait donc j'envoi vos question a lui

et vous repond ^^

Partager ce message


Lien vers le message
Partager sur d'autres sites

bonjour, j'ai acheter un sym jet 4 et j'ai aussi acheter une alarme tnt est ce que le montage est differents du votre ?

Partager ce message


Lien vers le message
Partager sur d'autres sites

je vient de monter la mienne en suivant ton tutoriel c'est impek par contre ques quelle sonne fort!!!
