Asp2p

scooter mbk - yamaha
Booster Spirit 2003 ( Aide pour monté un faisceau acheter chez Motorkit )

Question

Bonjour
j'ai acheter un faisceau pour booster spirit de 2003 chez Motorkit ( seul site ou j'en est trouver un neuf )

mon souci c'est qu'il me reste des cables et je sais pas ou les branché vu que les couleurs des cables sont differente
je vous joint une photos pour que sa aide les pro du courant car je suis en grossen galère

il me reste les cables du startor d'allumage, bobine d'allumage, feu arrière, clignotant arrière et boîtier CDI a branche

donc je suppose que les cables qui reste sont pour branché les elements de la liste ci-dessus

post-11664-0-11161600-1370352645_thumb.j

merci par avance a vous tous pour l'aide fourni
Cordialement Antho

Modifié par Asp2p

Partager ce message


Lien vers le message
Partager sur d'autres sites

18 réponses à cette question

  • 0

Re

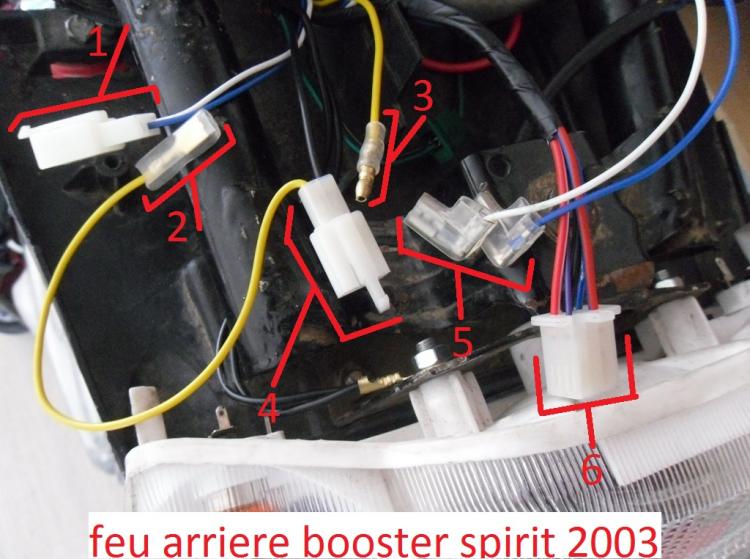

j'essai en même temps de me débrouillé avec le schéma du faisceau mais rien de facile a vrai dire

le 2 se branche sur la bobine ( sa c'est ok )
le 4 sur le CDI ( sa c'est presque ok )
le 5 sûrement sur le réservoir d'huile ( j'y crois fort )
le 6 c'est le feu arrière avec clignotant arrière
a par contre le 1 et le 3 aucune idée aussi

il me reste a branché le phare arrière, clignotant arrière, et un bout du CDI

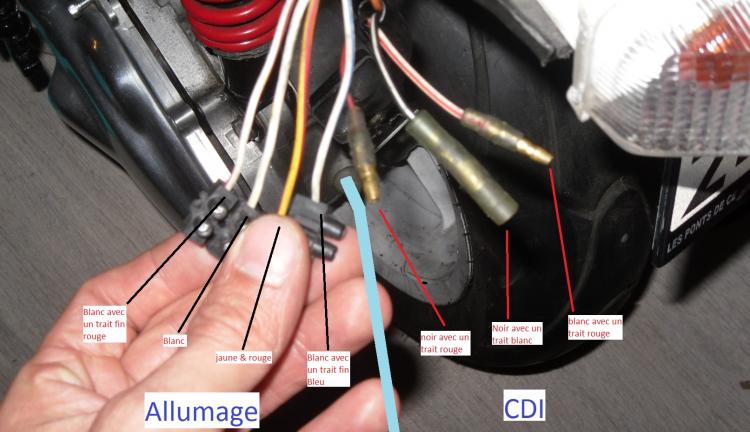

pour le CDI j'y suis presque mais il y a un truc qui m'a arrêter
en fait sur le CDI il me reste 3 fil et sur l'allumage j'ai 4 fil



post-11664-0-57641000-1370375678_thumb.j

Modifié par Asp2p

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

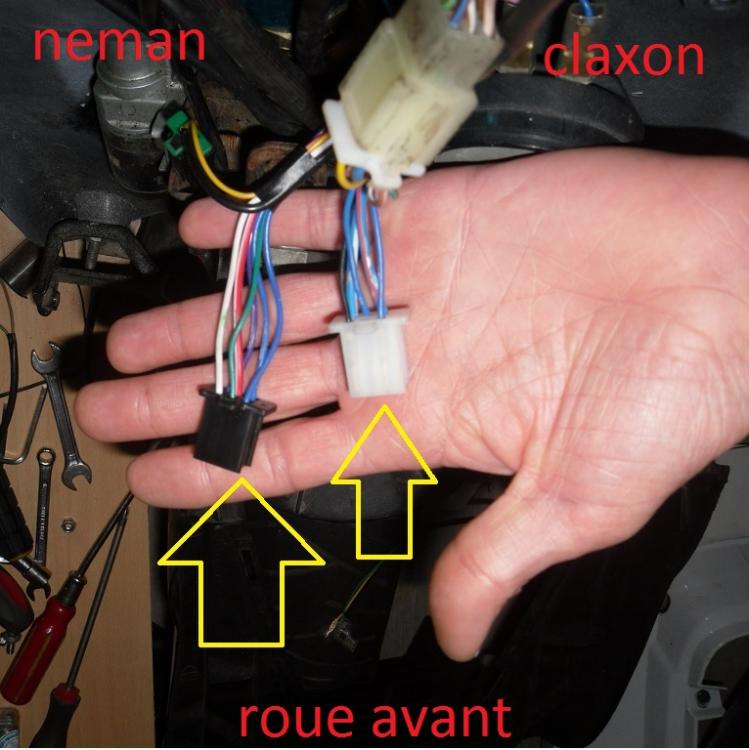

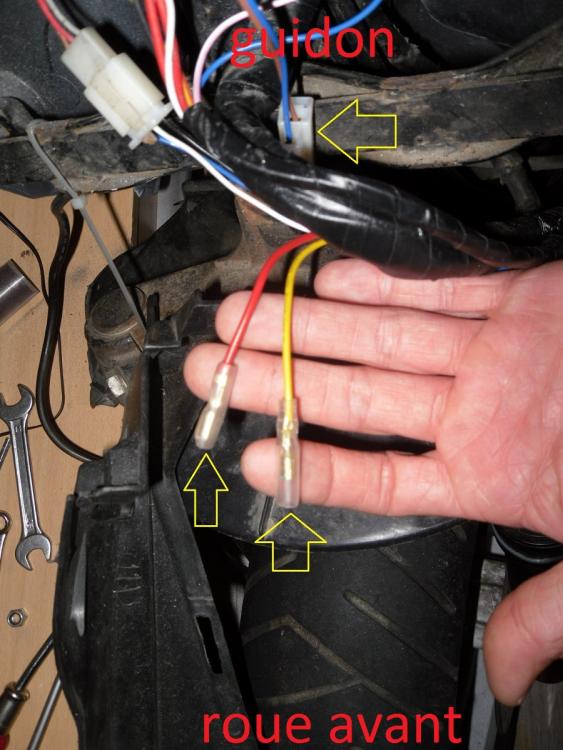

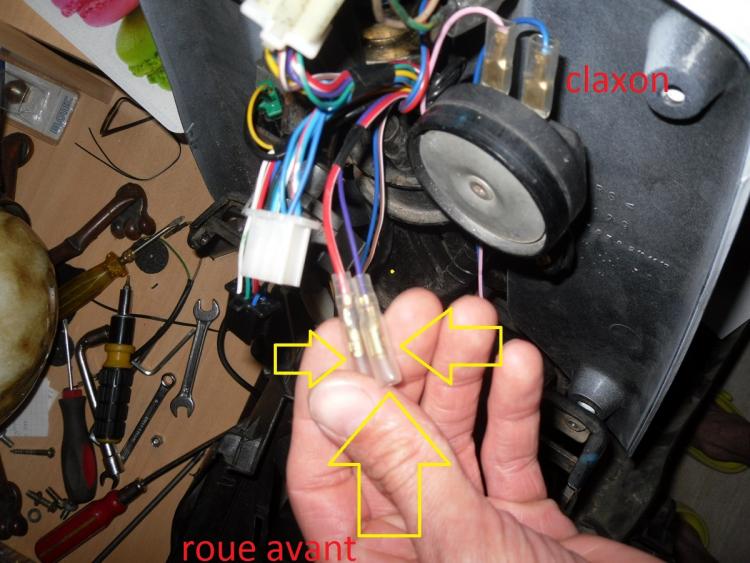

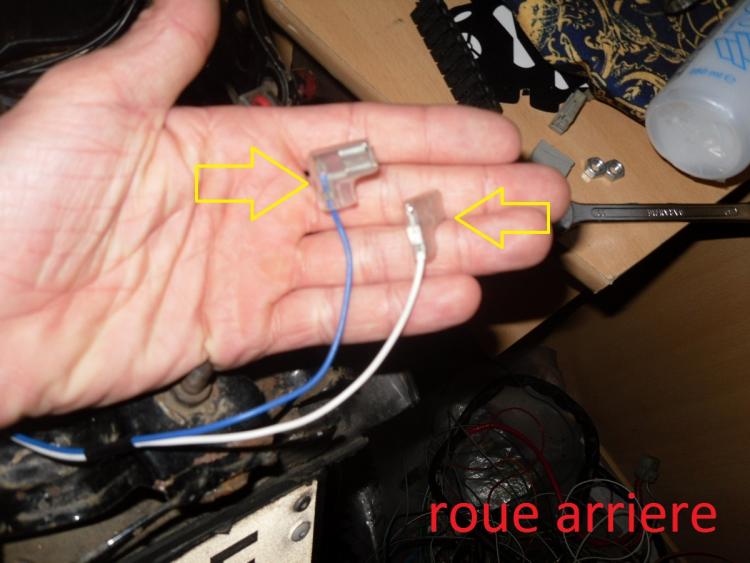

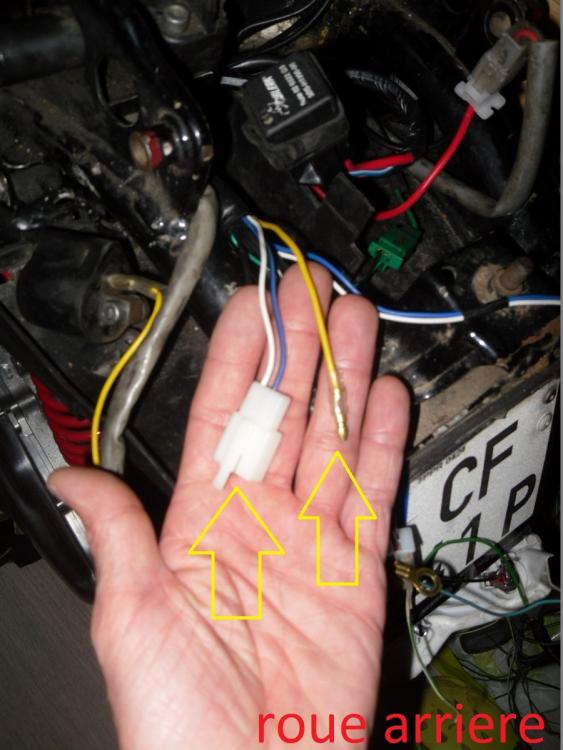

personne a une idée sur l'emplacement de ses fil s'il vous plaît



post-11664-0-44722100-1370476923_thumb.jpost-11664-0-73422200-1370476933_thumb.jpost-11664-0-03269000-1370476948_thumb.jpost-11664-0-66291300-1370476958_thumb.jpost-11664-0-47601700-1370476967_thumb.j

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

bon j'ai lâcher l'affaire avec le faisceau de motorkit qui ne correspond pas bien a mon spirit

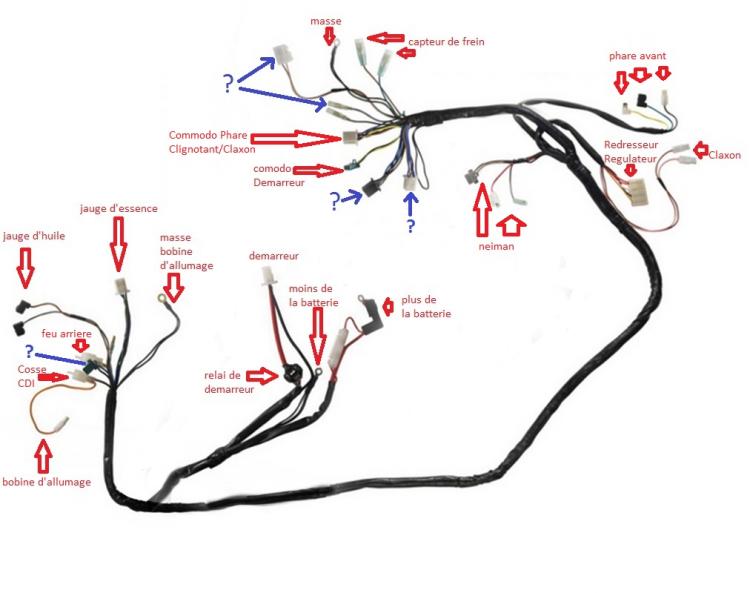

j'ai remis mon faisceau mais j'ai des cosses qui m'embete et je sais pas ou elle se place

si vous avez une idée je joint une photo



post-11664-0-25540100-1370716773_thumb.j

Modifié par Asp2p

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

personne a de spirit pour regarder le cablage qui est juste au dessus en photo s'il vous plaît

Modifié par Asp2p

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

personne a de spirit pour regarder le cablage qui est juste au dessus en photo s'il vous plaît

slt j'aurai bien regarder mais moi c'est un spirit après 2004 donc c'est pas les même mais regarde sur internet il doit bien y avoir des personne qui on acheter le même fesaux que toi est qu'il on réussi a le monter

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

honnetement t aurais du acheter un faisseaux avant  2004 d occassion t aurais pas eu de soucis

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

calvindu02 j'ai déjà regarder partout sur le net est franchement j'ai absolument rien trouver :(



lapin quelle rapporte avec de l'occasion et du neuf ?

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

calvindu02 j'ai déjà regarder partout sur le net est franchement j'ai absolument rien trouver :(



lapin quelle rapporte avec de l'occasion et du neuf ?

je pense y'en a qui l'on déjà acheter et qui on reussi,pourquoi tu en a racheter un? regarde a la couleur de tes fille les cosse tout sa je pense sa devrait passer

comme le dit lapin tu aurais du acheter un ocasion tu n'aurai pas eu de soucis car c'est les même fils que toi et en+ tu aurais payer bocoup moins cher je pense,par curiositer tu la payer combien?

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

j'ai essayer de l'installer et les couleurs des fils sont vraiment toutes différentes

j'ai jamais vu sur un spirit encien modele avant 2004 des fil mauve ou bleu comme sur le faisceau de motorkit

pour la couleur des fil et des cosses j'ai plus de cosse sur l'allumage et plus de cosses sur les fil qui sont sur la face avant du scoot c'est un peu pour sa que je rechercher un faisceau propre

pour le nouveau faisceau je l'est pas encore acheter mais celui de chez motorkit 44.99euros donc pas super excessif

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

bon j'ai lâcher l'affaire avec le faisceau de motorkit qui ne correspond pas bien a mon spirit



j'ai remis mon faisceau mais j'ai des cosses qui m'embete et je sais pas ou elle se place

si vous avez une idée je joint une photo




Pour ta photo , les 2 connectique du haut , c'est qui fait une sorte de L avec le câble Marron et Marron/Blanc normalement c'est  le relais clignotant .



Les 2 autres a coté je vois pas bien la couleur mais j'ai l'impression que c'est pour le clignotant non ?

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

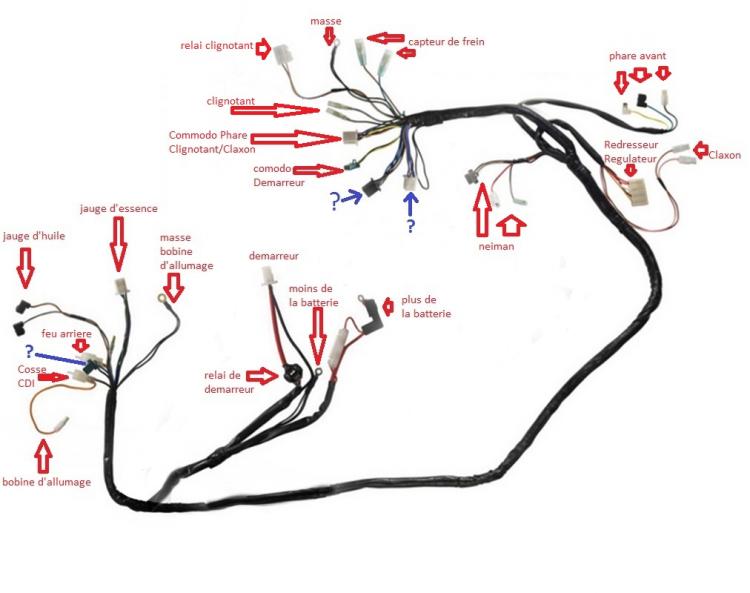

Photo mise a jours

si quelqu'un connais a quoi servent les deux a trois cosses qu'il reste je veux bien savoir s'il vous plaît



post-11664-0-39506000-1370857275_thumb.j





Modifié par Asp2p

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

celui en haut mais en bas lol avec une connectique blanche c'est pas le commodo droit ???



Normalement sur le commodo droit tu as le démarreur et le bouton pour les lumiere non ? donc 4 fil logiquement .

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

commodo droit j'ai que le démarreur

commodo gauche j'ai claxon, phare/plein phare, clignotant droit/gauche

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Ok , après certains connectique servent pour les compteur d'origine ( pour les veilleuse ou autre )



Donc si ta un guidon Naked sa te sert a rien

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

ok et pour la connectique arrière ?

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

ok et pour la connectique arrière ?

normalement sur ancien spirtit commodo dorit c'est démarreur et phare et gauche c'est clignotant et klaxon

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

je vais m'arranger pour sa je changerai les commodos droit et gauche

et pour la connectique noir qui est derriere elle sert a quoi ?

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

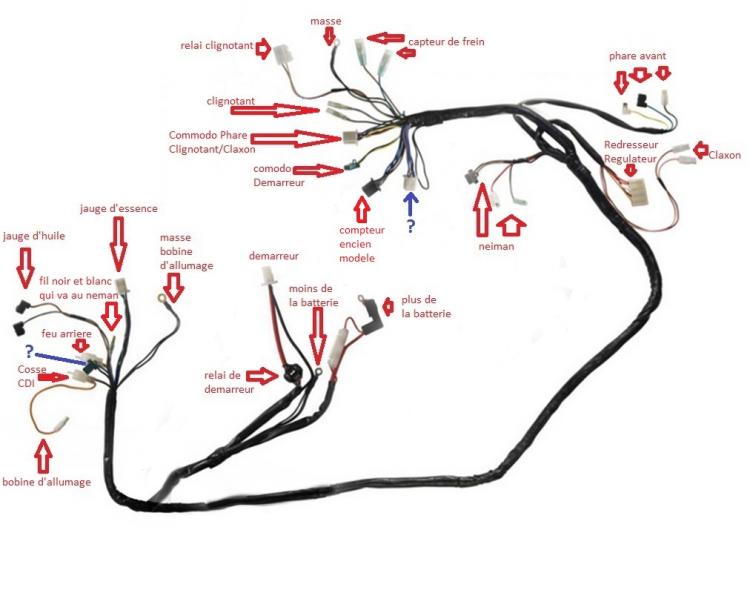

mise a jours de la photo il reste plus que 2 cosses a branché



post-11664-0-78676600-1370894234_thumb.j
