faisceau 2004 sur booster spirit 1995

Question

bonjour à tous . Je possède un spirit ancien modèle. Je compte passer en faisceau 2004 car j'en ai un et j'ai un allumage mvt milenium 2004 qui marche nettement mieux que celui d'origine.

Je veux l'étincelle à la bougie c'est tout ce qui m'intéresse. :)

Donc j'ai un carter booster avec la boîte a kick pour tester l'étincelle.

L'allumage nouveau modèle (origine) bien évidemment monté avec la clavette.

J'ai visé direct la bobine haute tension direct sur le carter et le fil noir. J'ai brancher le fil orange sur la bobine HT. Vérifier la bobine marche sur le spirit antiparasite et bougie

J'ai brancher l'allumage 2004 sur le faisceau. J'en ai tester 2.

CDI brancher (grosse broche)

Je n'ai pas de contacteur car le faisceau à 3 fils et mon neiman a 5 fils. Caca

Question;

Si j'achète un neiman 2004 est ce qu'il va passer sur mon cadre de spirit. (Bloc guidon)

Sur les 3 fils pour le contacteur a clef du faisceau 2004 lequel je dois brancher avec l'autre. J'ai un fil marron, gris et rouge pour démarrer sans clef. (Dépannage)

Et pourquoi je n'ai pas d'étincelle a la bougie.

Merci. De lire je mettrais des photos prochainement si nécessaire. Merci a tous . Cordialement

Modifié par Leesion

Partager ce message


Lien vers le message
Partager sur d'autres sites

27 réponses à cette question

  • 0

Help

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Persinne n'a fait ca? Suis je seul avec un spirit ancien

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

J'ai trouver ca. Maintenant pour faire fonctionner le neiman il faut mettre le marron avec le rouge.

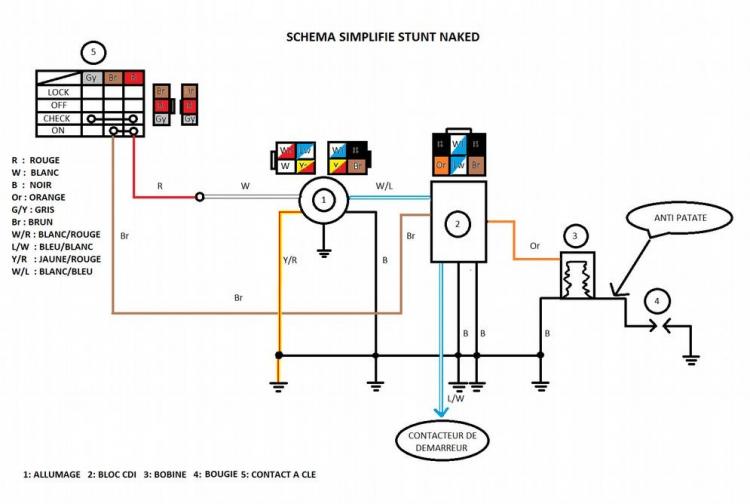

C'est le schéma du faisceau de stunt mais les fils on l'air de correspondre.

post-621-0-44232600-1396866689_thumb.jpe

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Toute façon quand on passe sur faisceaux après  2004 et le tien avant  2004 on change déjà le neiman ( car c es tpas les même ceux après  2004 )

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Oui car sur le nouveau model il y a 3 fils et l'ancien model 5 fils. Mais est ce que ce neiman passe sur les fixations du cadre ancien model. J'aimerai pas faire des achats pour rien.

j'ai remarqué que le cdi est pour mac G mais il rentre dans la cosse. j'ai mis la batterie et j'ai eu le klaxon :).

Mais ca m'enbete de ne pas avoir de l'étincelle a la bougie.

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

Oui car sur le nouveau model il y a 3 fils et l'ancien model 5 fils. Mais est ce que ce neiman passe sur les fixations du cadre ancien model. J'aimerai pas faire des achats pour rien.

j'ai remarqué que le cdi est pour mac G mais il rentre dans la cosse. j'ai mis la batterie et j'ai eu le klaxon :).

Mais ca m'enbete de ne pas avoir de l'étincelle a la bougie.

ça passe sur le neiman mais après es que tu vas pouvoir bloquer ton guidon je pourrai pas de renseigner

après le cdi c'est normal le tient après  2004 c'est les même que nitro ovetto ectt comme ceux avant  2004

Partager ce message


Lien vers le message
Partager sur d'autres sites
  • 0

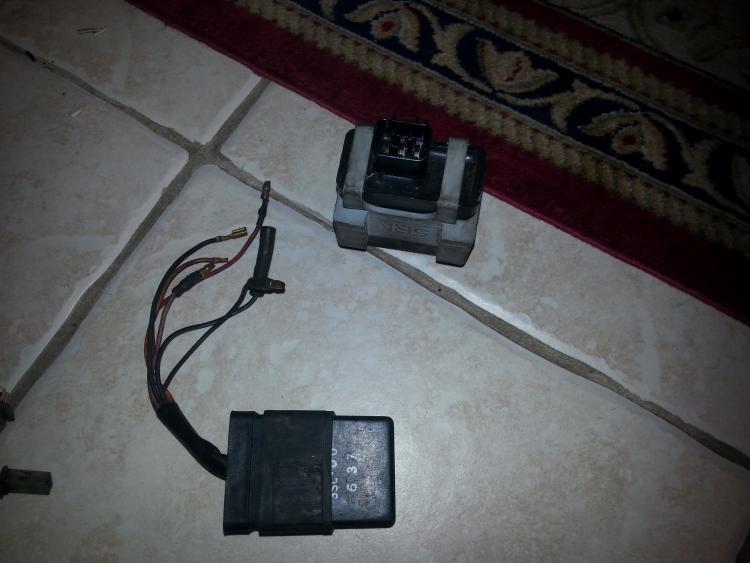

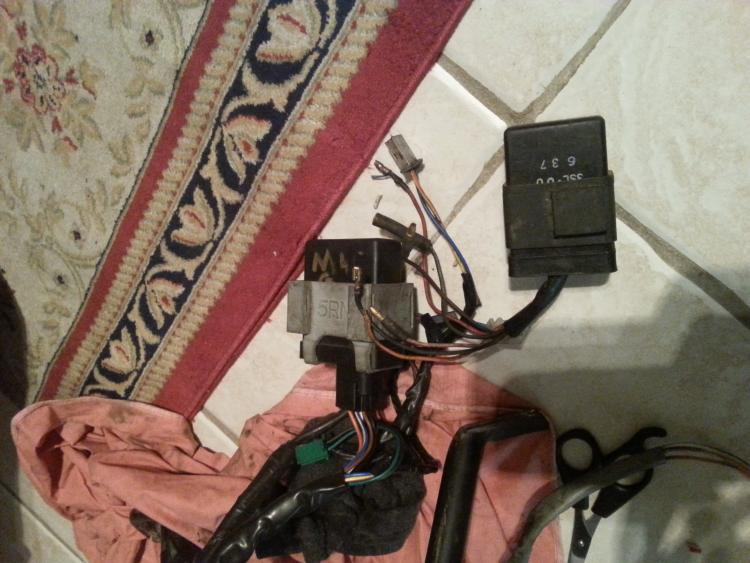

La j'ai en photo le cdi nouveau model avec la grosse cosse. Et le cdi ancien model avec des fils mais les couleurs de fils ne correspondent pas entre eux.
