TZR6 Posté(e) le 22 février 2012 Signaler Partager Posté(e) le 22 février 2012 bonjour a tous ! je travaille actuellement sur le nouveau projet de allan avec lui (tzr criminal) en cao 3D. et j'aurai besoin de renseignement sur l'encombrement du moteur derbi euro 3 (longueur , largeur , hauteur) a 2 mm pres si possible. je suis sur qu'il y en a bien un de vous qui a ça sur son établi ^^ si vous avez aussi l'emplacement des goujons qui tiennent le moteur avec un schéma ou photos illustrés avec paint sa serait super !!! et aussi pour pas ré-ouvrir un post , la largeur intérieure d'une mono r6. (bien sur je ne peux absolument rien dire sur ce nouveau projet :ninja: ) Lien vers le commentaire Partager sur d’autres sites More sharing options...
0 Djo Posté(e) le 22 février 2012 Signaler Partager Posté(e) le 22 février 2012 (modifié) Up pour toi :) J'ai un E2 mais je ne pense pas que ça va :/ ...? Modifié le 22 février 2012 par jo254 Lien vers le commentaire Partager sur d’autres sites More sharing options...
0 Mist'R Purple Weedox Posté(e) le 22 février 2012 Signaler Partager Posté(e) le 22 février 2012 Si tu voulais les dimensions d'un AM6 j'aurai pu t'aider mais désolé je n'ai pas de derbi ^^ Bonne chance (surtout pour l'intérieur de la mono R6 je pense pas que quelqu'un ici saura te renseigner...) Lien vers le commentaire Partager sur d’autres sites More sharing options...
0 Lou-Pierre Posté(e) le 22 février 2012 Signaler Partager Posté(e) le 22 février 2012 Dimensions minimales peu importe l'angle ? Dimensions une fois monté sur le moteur ? C'est trop vague comme question, t'auras jamais de réponse fiable. Lien vers le commentaire Partager sur d’autres sites More sharing options...
0 TZR6 Posté(e) le 23 février 2012 Auteur Signaler Partager Posté(e) le 23 février 2012 il me faut l'encombrement du moteur , la place qu'il prend en gros. photo: up! Lien vers le commentaire Partager sur d’autres sites More sharing options...
0 OneHitYouDie Posté(e) le 23 février 2012 Signaler Partager Posté(e) le 23 février 2012 Mon moteur est sur ma moto mais je pense pouvoir te mesurer ca Lien vers le commentaire Partager sur d’autres sites More sharing options...
0 TZR6 Posté(e) le 23 février 2012 Auteur Signaler Partager Posté(e) le 23 février 2012 sa serait cool sa :) Lien vers le commentaire Partager sur d’autres sites More sharing options...
0 OneHitYouDie Posté(e) le 23 février 2012 Signaler Partager Posté(e) le 23 février 2012 Bon je reviens de mon garage je pensais avoir un mètre mais pas moyen de mettre la main dessus ^^ je vais essayer de le chopper dès que j'ai les mesure je viens te les filer 1 Lien vers le commentaire Partager sur d’autres sites More sharing options...
0 TZR6 Posté(e) le 23 février 2012 Auteur Signaler Partager Posté(e) le 23 février 2012 ok merci a toi :) Lien vers le commentaire Partager sur d’autres sites More sharing options...
0 OneHitYouDie Posté(e) le 23 février 2012 Signaler Partager Posté(e) le 23 février 2012 Bon me revoila j'espere que j'ai bien mesuré : J'ai trouvé 30 cm de largeur en bas et en haut donc en mesurant de la fixation moteur a gauche jusqu'au bout du cylindre a droite 44 cm de hauteur a droite en mesurant du haut de la bougie jusqu'au bas du moteur et pour finir 37 cm de hauteur a gauche en mesurant du bas du moteur jusqu'au haut du carburateur , c'est bon ou je me suis gourré quelque part ? je peux encore redescendre mesurer si il faut ^^ Lien vers le commentaire Partager sur d’autres sites More sharing options...
0 TZR6 Posté(e) le 23 février 2012 Auteur Signaler Partager Posté(e) le 23 février 2012 (modifié) je comprend pas trop ^^ hauteur y'en a que une largeur = ? hauteur = ? longeur = ? Modifié le 23 février 2012 par TZR6 Lien vers le commentaire Partager sur d’autres sites More sharing options...

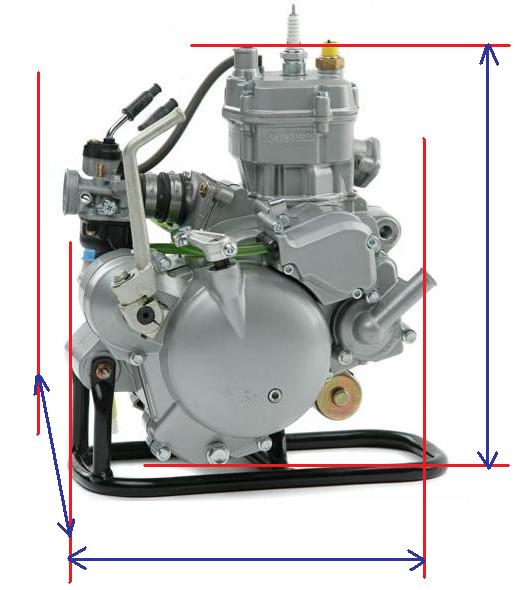

0 OneHitYouDie Posté(e) le 23 février 2012 Signaler Partager Posté(e) le 23 février 2012 Je vais faire une légende sur ta photo Lien vers le commentaire Partager sur d’autres sites More sharing options...
0 OneHitYouDie Posté(e) le 23 février 2012 Signaler Partager Posté(e) le 23 février 2012 voilà ce que je voulais dire : 1 Lien vers le commentaire Partager sur d’autres sites More sharing options...
0 TZR6 Posté(e) le 23 février 2012 Auteur Signaler Partager Posté(e) le 23 février 2012 a ok niquel ! , donc : largeur : 37 longeur :30 hateur :44 Lien vers le commentaire Partager sur d’autres sites More sharing options...
0 OneHitYouDie Posté(e) le 23 février 2012 Signaler Partager Posté(e) le 23 février 2012 (modifié) Comment ca largeur 37 ? c'est juste la hauteur coté carburateur quoi ^^ et 44 hauteur coté cylindre après en bas et en haut il fait la même longueur de 30cm EDIT: Laisse tomber j'ai compris ce que tu veux dire par largeur !! ca j'ai pas mesuré j'y retourne tout a l'heure je te donne les mesures dans 1h , je comprend parfaitement ce que tu voulais en fait la ^^ donc je vais te refaire des mesures bien claires Modifié le 23 février 2012 par OneHitYouDie 1 Lien vers le commentaire Partager sur d’autres sites More sharing options...
0 TZR6 Posté(e) le 23 février 2012 Auteur Signaler Partager Posté(e) le 23 février 2012 ok :) Lien vers le commentaire Partager sur d’autres sites More sharing options...
0 OneHitYouDie Posté(e) le 23 février 2012 Signaler Partager Posté(e) le 23 février 2012 Bon voilà j'ai mesuré comme tu voulais ce qui me donne : 32cm de longueur 43cm de hauteur 28cm de largeur :) 2 Lien vers le commentaire Partager sur d’autres sites More sharing options...
0 TZR6 Posté(e) le 23 février 2012 Auteur Signaler Partager Posté(e) le 23 février 2012 (modifié) merci ! , +4 pour toi ^^ Modifié le 23 février 2012 par TZR6 1 Lien vers le commentaire Partager sur d’autres sites More sharing options...
