scooter mbk - yamaha Branchement tour minute koso db01r

[Nitro89]

Bonjour voilà j'ai le compteur koso db-01r  pour mon nitro de 2006 il fonctionne très bien mais j'aimerais brancher les tour minute mais je ne sais pas.comment brancher cela, il y avais un tutoriel sur ce.forum je m'en suis servie pour le monter mais il n'a pas fait ce câblage..



Et j'ai un problème aussi pour la jauge à essence ça me.dit que j'ai presque plus d'essence sa reste comme sa tout le temps.. Merci à vous de m'aider pour ce petit soucis.

[Nitro89]

ça devrais aller, oui je trouve aussi puis c'est tellement plus propre je trouve!

Par contre je t'avais poser une dernière question.. Si je veux que le voyant du compteur koso s'allume comment dois-je faire stp?

[thierryt]

Ton voyant de clignotant s alumera automatiquement c'est ta fiche compteur qui gere sa (en gros) donc si ton compteur et bien cabler tu n'a pas de soucis a te faire ton petit voyant vert s allumera en même temps que tes clignotant

[Nitro89]

Donc j'ai juste à brancher par exemple le fil clignotant droit de faisceau koso à la grosse fiche bleu qui se brancher sur le compteur d'origine? Donc à ne pas brancher avec le commodo ou autre?

Car j'ai fait un branchement sans clignotant pour voir si le voyant fonctionner et il rester tout le.temps allumer

[thierryt]

Oula je tes perdu la !

ton compteur doit être raccorder a la fiche compteur sur le faisceau en photo que je t ai mis plus haut rien de plus après je me doute qu il va faloir bricoler un peu et racorder les fils mais la j'ai un doute sur ton cablage tu peux me mettre une photo de ton raccordement stp

[Nitro89]

en fait si tu veux pour faire mes branchement je me suis basé sur cette fiche.. Je n'es pas de photo j'en ferais cette semaine!

Photo prise sur Google

[thierryt]

Oui la ok dacord j avais pas compris

donc ton compteur koso relier a ta fiche bleu compteur faisceau nitro

ensuite tes cosse clignotant relier a tes cosse faisceau

rien de plus le compteur reste cablé SEUL

au faisceau tu ne branche rien d autre sur le compteur koso

tu me suit ?

Modifié le 14 décembre 2015 par thierryt

[Nitro89]

Oui la je te suis bien le compteur koso se relie seulement à la fiche bleu faisceau nitro!

Maintenant j'ai une autre question si jamais les cosse de clignotant on était couper comment reconnaître le Clignotant droit du gauche stp?

[thierryt]

Heu si les câble on était couper c'est pas bien grave mais faudra patienter jusqu'à demain pour que je regarde sur le mien lol

dans tous les cas si je dit pas de betise tu te retrouvera avec 2 noir et 2 autre couleurs

chaque noir va pour un a gauche pour l autre a droite ensuite tu test les 2 autre couleur a droite ou a gauche pour l un et l autre

Modifié le 14 décembre 2015 par thierryt

[Nitro89]

D'accord tu pourra me faire quelque photo que j'y voie plus claire? En tout cas je te remercie de.me.consacré de ton temps pour résoudre mes problème :)!

[thierryt]

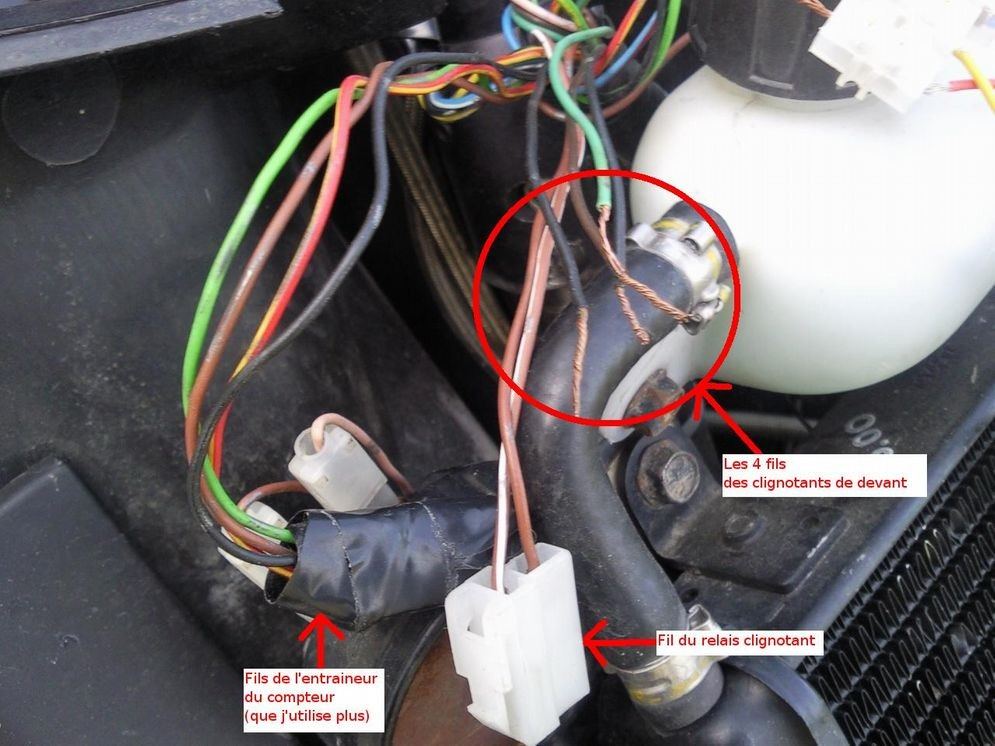

Tiens une image choper sur le net avec les 4 fils clignotant

donc 1 noir a droite et 1 noire a gauche

ensuite tu test

tu mets le clignotant gauche avec ton bouton tu branche le marron a gauche si rien ne se passe c'est que c était le vert et la logiquement sa clignotera

[Nitro89]

Merci maintenant ça devrais le faire sans soucis  tu aura ssûrement de mes.nouvelles dans la semaine sinon dans la semaine pro en espérant que tu jette toujours un oeil ou que tu reste actif sur le.forum merci de ton aide et bonne soirée à toi!

[thierryt]

Ouep pas de bile je passe régulièrement mais je ne reçois pas toujours les notif (chiant dailleur) et la semaine pro ton post sera descendu par les nouveau donc hesite pas a envoyer un mp

bonne soiree a toi aussi et bon courage

[Nitro89]

Pas de soucis,

Pour être sûr de mois par exemple il y a file clignotant gauche du koso je le m'es avec file du clignotant gauche de fiche bleu et il restera un autre file du faisceau qui correspondra au clignotant gauche à brancher sur mon clignotant avec un noir c'est bien sa?

[thierryt]

Non du tous comme je te lai dit plus haut les 4 fils que tu risque de retrouver noir/vert et noir/marron se branche au clignotant de guidon rien de plus ton compteur affichera le voyant clignotant lui même (par une redirection dans le faisceau du nitro en gros ) ne va pas me brancher tes clignotant en direct sur le compteur hin

Modifié le 15 décembre 2015 par thierryt

[Nitro89]

Oui les files des clignotant ne sont pas sur la fiche bleu c'est bien sa

[Nitro89]

Parce que j'ai vu un.tutoriel sur le montage de mon compteur et par exemple le file marron du faisceau qui correspond au clignotant gauche bah il l'a brancher au file du clignotant gauche sur le compteur..

[thierryt]

Salut bhin montre moi le tutoriel je reste perplexe mais bon peut être que je me trompe

[Nitro89]

https://www.scooter-system.fr/forum/topic/38359-compteur-koso-db-01r-sur-nitro-2013/ voici le lien

[thierryt]

Salut en fait je crois que tu confond un peu les chose ou alors on c'est mal compris

donc effectivement oui tu a des fils du faisceau compteur pour les clignotant mais juste pour le voyant du compteur

les câble de ton compteur vont sur ta fiche bleu uniquement

pour les clignotant du guidon se sont les câble que je t ai donner plus haut rien de plus

[Nitro89]

Non je t'avais bien compris je te demande seulement si ia des file de la fiche bleu qui sont bien avec les file clignotant du compteur, et si il y a encore d'autre file pour faire marcher les clignotant du guidon?

[thierryt]

Yop non tu te complique la vie lol

les 4 fils que je t ai montrer plus haut vont sur les clignotant du guidon rien d autre

et les fils du compteur vont sur la fiche bleu

et dernier recourt si ton compteur marche pas passe sur un koso gp style nitro

c'est de la balle comme compteur et rien a modifier plug en play

bonne journee



[Nitro89]

Je le complique parce que sur mon scoot j'ai pu la fiche bleu alors pour retrouver les file.. Si il marche niquel mon compteur sauf la jauge lol

Sinon oui ça a l'air très simple tu explique bien!

[thierryt]

Tu sait même sans la fiche il te reste les couleur des fils et si tu a suivi le tutoriel que tu citer plus haut il y a pas de raison que sa ne fonctionne pas et pour la jauge justement tu as pris quelle couleur de fils exactement ?

tiens moi au jus



Modifié le 15 décembre 2015 par thierryt

[Nitro89]

Ce que je veux dire comme j'ai pas de fiche faut que je repéré bien ce qui était de la fiche bleu etc les différencier

[Nitro89]

Up
