scooter mbk - yamaha Branchement tour minute koso db01r

[Nitro89]

Bonjour voilà j'ai le compteur koso db-01r  pour mon nitro de 2006 il fonctionne très bien mais j'aimerais brancher les tour minute mais je ne sais pas.comment brancher cela, il y avais un tutoriel sur ce.forum je m'en suis servie pour le monter mais il n'a pas fait ce câblage..



Et j'ai un problème aussi pour la jauge à essence ça me.dit que j'ai presque plus d'essence sa reste comme sa tout le temps.. Merci à vous de m'aider pour ce petit soucis.

[thierryt]

Salut pour le compte tour c'est tout con

tu débranche ton câble (orange) de ta bobine d allumage

tu branche la cosse femelle du câble koso sur ta bobine d allumage

et tu branche ta cosse femelle du câble orange sur la cosse male de ton câble koso

si je suis pas assez clair dit le moi

pour ta jauge d essence tu a peut être un calibrage à faire je regarde si je peux te renseigner

Re logiquement pour ta jauge d essence tu dois paramétrer ton compteur sur 100homs

test et tiens nous au jus

Modifié le 13 décembre 2015 par thierryt

[krisdu14]

tout et dit ,MOI heureusement sur mon keeway d'origine il y a un fille d'origine qui viens jusqu'à la face avent pour brancher les tour minute comme quoi dé foit les scoot chinois son bien mdr

[Nitro89]

Bonjour merci à toi donc en gris le file avec la cosse noir à sur la bobine et le file blanc avec la petite cosse je l'enboîte avec l'orange de la bobine c'est bien sa? Oui la jauge à essence j'ai bien mis 100homs et sa.me dit presque plus d'essence tout le temps..

Encore merci de ton aide mec

[thierryt]

Tu as tout compris pour le branchement si tu n y arrive je te filerai une photo du cablage j'ai la notice

pour ta jauge d essence deux solution

tu mets le plein tu claque un ohmmètre dessus et tu rentre la valeur indiqué

sinon tu mets le plein et tu joue avec les valeur du compteur jusqu'à ce qu il t indique le plein par contre si tu utilises cette methode je te conseille de vidanger ton réservoir pour bien verifier que le compteur prend en compte le changement de niveaux dans le réservoir

[Nitro89]

Merci beaucoup,

À la base on valeur on n'a le choix seulement entre 100 et 510 non?

Car en mettant 510 sa.me.dit que j'ai toujours le pleins.. Car il me semble qu'il y a que 2 option de valeur je me trompe?

[Nitro89]

Up s'il vous plais.

[thierryt]

Salut la je ne sait pas tu ne sait pas faire varier ta valeur de 100 a 510 ?

Ou alors tu na que deux valeur selectionnable ?

[Nitro89]

J'ai que deux valeur selectionable

Et sa m'embête j'aimerais beaucoup la faire marcher..

[thierryt]

As tu un ohmmètre a ta disposition ou multimetre avec fonction ohm ?

logiquement réservoir plein tu devrait avoir entre 1,5 ohm et 7 ohms

et réservoir vide tu devrait avoir entre 90 ohms et 100ohms

tiens nous au jus



Pour moi ton compteur doit être sur 100ohms

si tu débranche la jauge du compteur il t indique quoi ?

[Nitro89]

Oui il est bien sûr 100, non j'ai rien à disposition..

Si je débrancher les file du compteur au file de la sonde à essence? ça me m'es rien.. Désolé je suis novice en électricité.

Ou tu veux que je laisse brancher mais je débranché juste la jauge qui es relier au faisceau voir ce qui ce passe tout en.laissant mon compteur sur 100ohms?

[thierryt]

oui tu mets le contact avec tout de brancher puis tu débranche et tu voit ce que la jauge te dit

avant ta jauge fonctionner ?

[Nitro89]

Je ne sais pas du tout, mais je l'es démonter et j'ai rien vu d'anormale, hé testerais demain

Mais si elle ne fonctionnerait pas elle me.dirais pas que sois j'ai trop d'essence sois j'en n'es presque plus?

[dada65]

Tu et au mauvais endroit je déplace cela en parti électrique

[Nitro89]

Désolé, et par l'occasion un amie viens de me donner guidon et potence naked nitro avec les clignotant mais pour les brancher il faut que je coupe la fiche de mon commodo? Comme je n'es.pas un faisceau naked..

[thierryt]

Yop ne coupe rien moi je viens de le faire récupere juste tes commodo de ton ancien guidon ça passe sans problème si ta besoin hesite pas

Par contre si tu veux monter le compteur naked la oui va faloir couper mais perso a ta place je garderai le compteur koso et testerai une autre jauge d essence

[Nitro89]

Non je garde le koso  comment installer les clignotant alors stp?

[thierryt]

Logiquement sur nitro normale tu as une fiche verte et une fiche blanche pour les clignotant

sur le naked ça sera une fiche verte et fiche noire

et sur le commodo logiquement c'est la même fiche carré a 9 broche juste la longeur change plus longue sur naked par contre tu sera sûrement embêter pour les contacteur de frein qui sont en fiche carre sur naked et double cosse ronde sur le normal perso j'ai garder les câble a double cosse mais ça se voit un peu

tiens au jus

Modifié le 14 décembre 2015 par thierryt

[Nitro89]

Moi j'ai garder mon faisceau d'origine du nitro je n'es pas le fait faisceau naked donc je.demande juste ou il faut que je branche les 2file que j'ai qui parte de chaque clignotant du guidon naked

[thierryt]

Oui moi aussi c'est bien pour sa justement que je t ai expliquer l ordre des fiches

bonne soiree



[Nitro89]

Je sais pas si je m'exprime bien.. J'ai bien le faisceau d'origine j'ai la fiche du commodo qui et brancher la fiche du faisceau, j'ai deux file qui parte de.chaque clignotant du guidon il se branche ou? Désolé d'être novice à ce point



[thierryt]

Si si tu t explique bien

logiquement sur le guidon naked un des clignotants a une fiche verte et l autre clignotant a une fiche noir

sur ton faisceau tu a une fiche verte et une fiche blanche

tu les relis ensemble vert avec vert et noir avec blanc

sinon met une photo de la tete de faisceu

c'est a dire la ou tu es en bout de faisceau et je te dirais quoi

[Nitro89]

Oui j'ai bien sa sur le guidon naked, je regarde demain si j'ai ces même fiche sur mon faisceau mais je ne crois pas.. Ah tu un schéma de.nitro en français stp? Ou même des photo.

[thierryt]

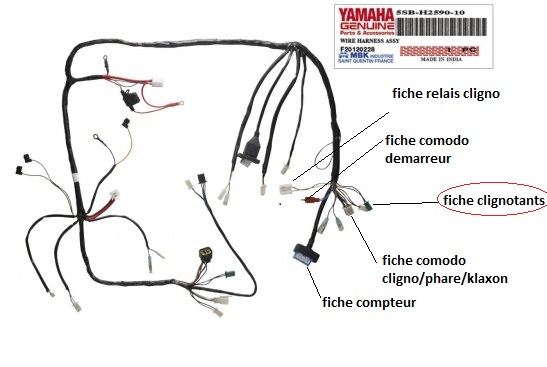

salut j'ai mieux qu'un shema je t'es fait un dessin

j'espere que sa t'aidera

bonne soirée

thierry

je t'ai mis plusieurs anotations pour que tu puisse t'y retrouver facilement

[Nitro89]

Tes au top merci beaucoup :)!!!!!

J'ai une question cependant si je veux que le voyant clignotant du faisceau s'allume quand je le.m'es.comment je fais cela?

Modifié le 14 décembre 2015 par Nitro89

[thierryt]

il y a pas de quoi j espere que tu pourra enfin les cabler c'est fameux clignotant un guidon naked ça change la vie je trouve
