tutorial modification d'un renvois d'angle dremel


Messages recommandés

un ptit tutos pour modifier un renvois d'angle dremele afin que les fraise puisse passé dans des cylindre de petite taille (50/70 cc)

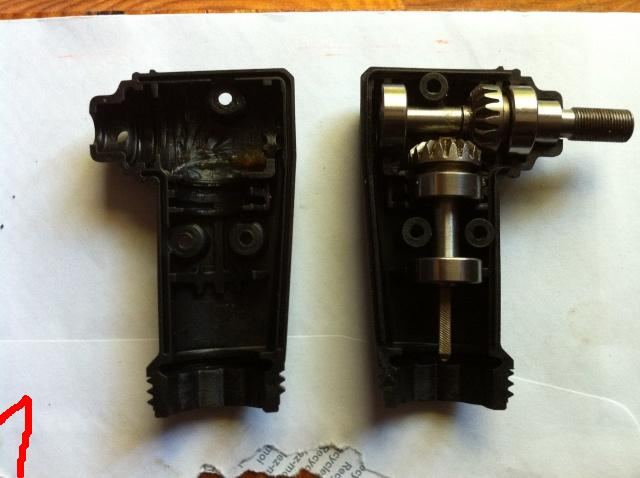

Donc on commence par ouvrir le renvoie d'angle pour obtenir ceci
photo 1

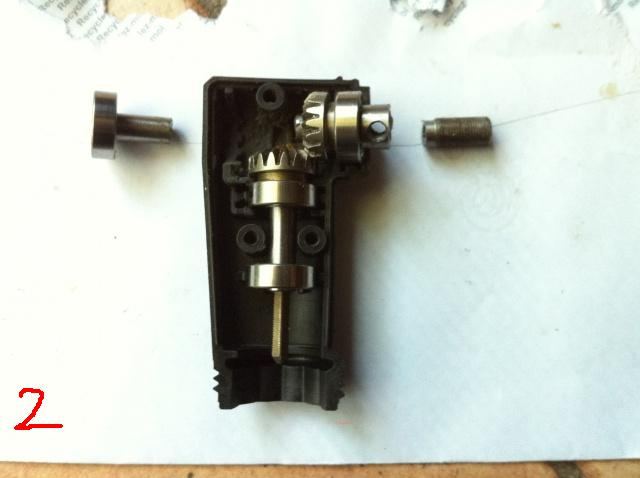

On retire l'axe secondaire et on coupe comme ceci
D'un coter au raz de l’engrenage
De l'autre on enlève toute la partie fileté
photo 2

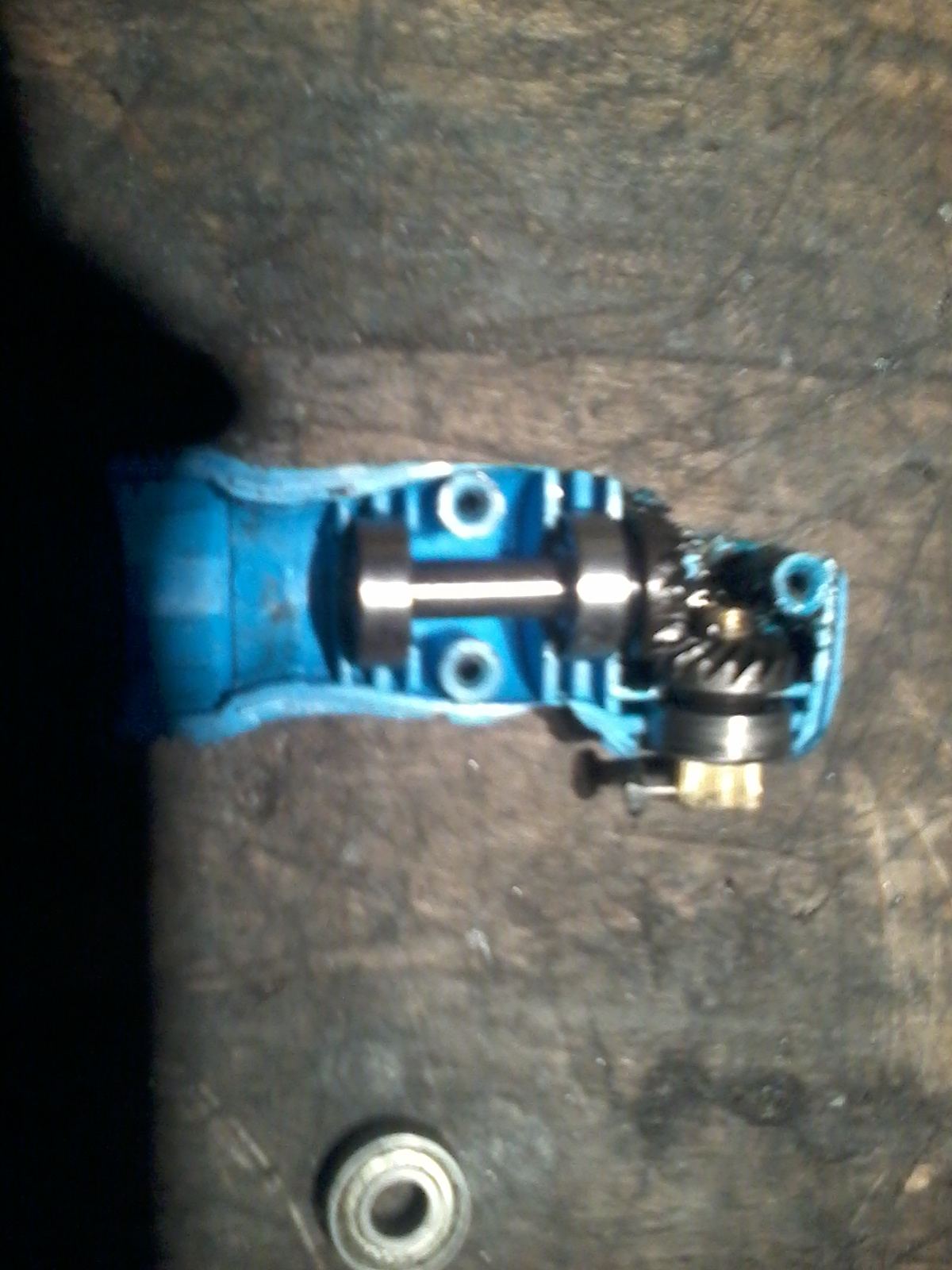

réduire la longueur du plastique qui va gêner...

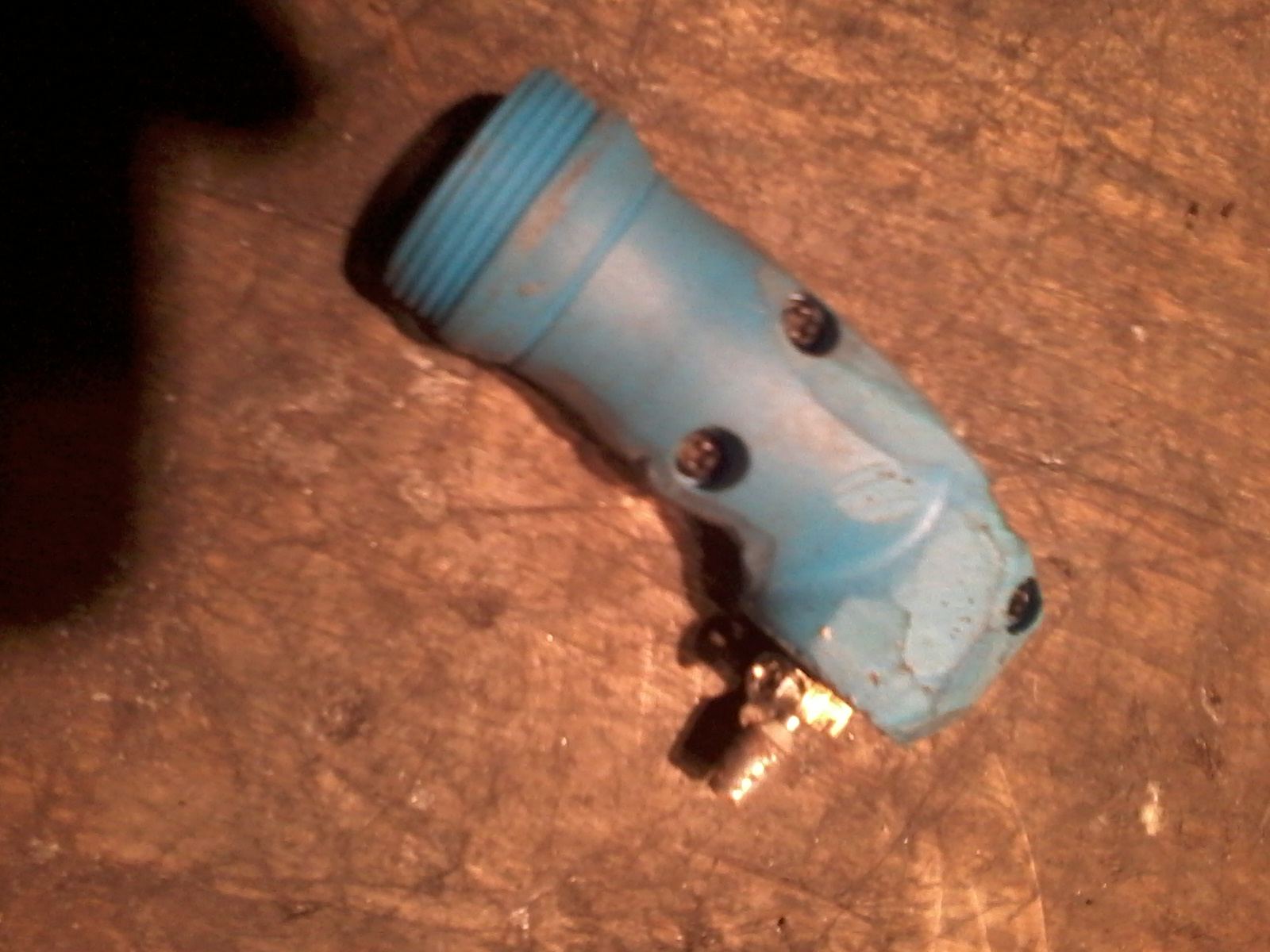

Avec ça ça vas vite ! photo 3

vient ensuite le moment du perçage voici comment on va effectuer le premier:

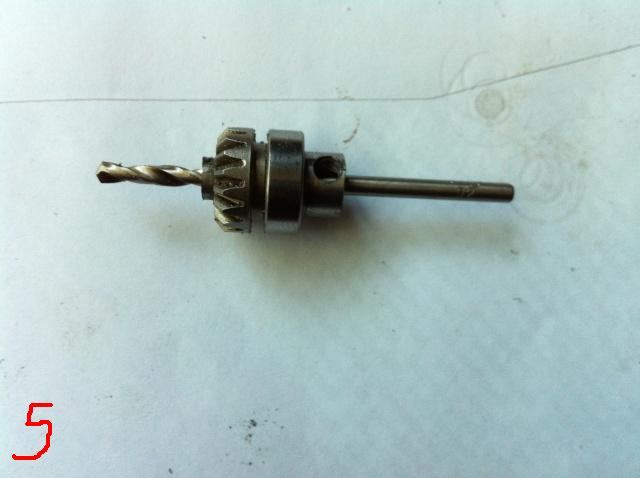

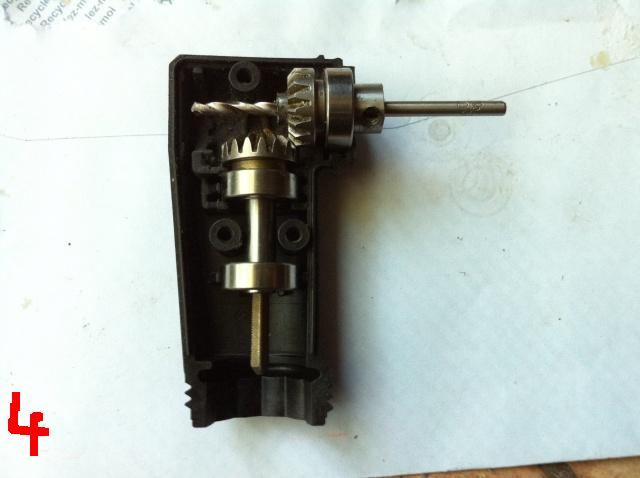

(perceuse colonne ou tours) photo4 et 5

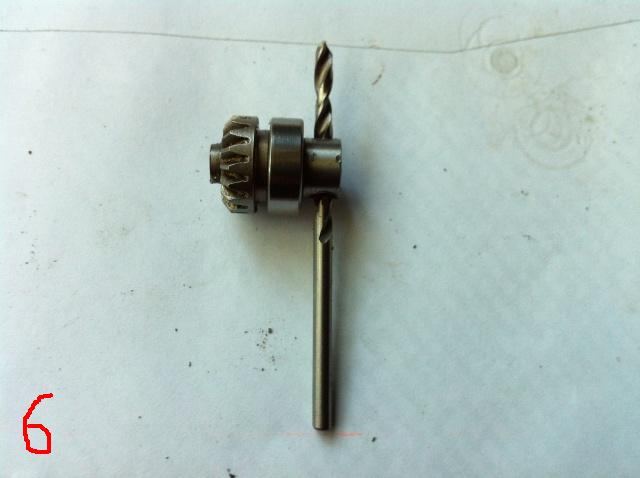

Puis le second: photo6

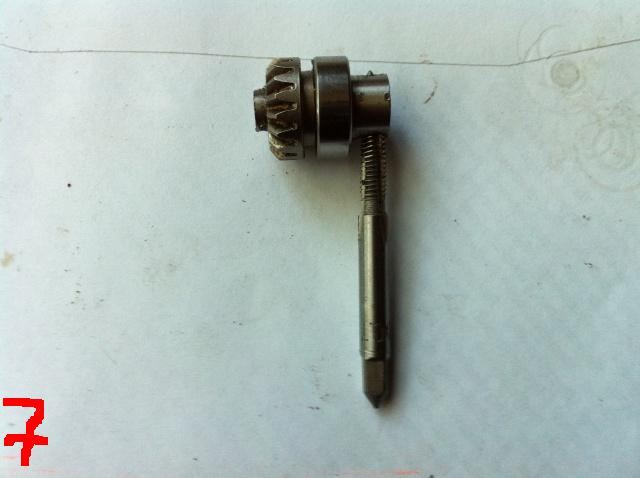

Ensuite on taraude en M4X0.7

Maintenant vous pouvez tout remonter ou affiner encore les plastique
pour gagner encore beaucoup en taille.

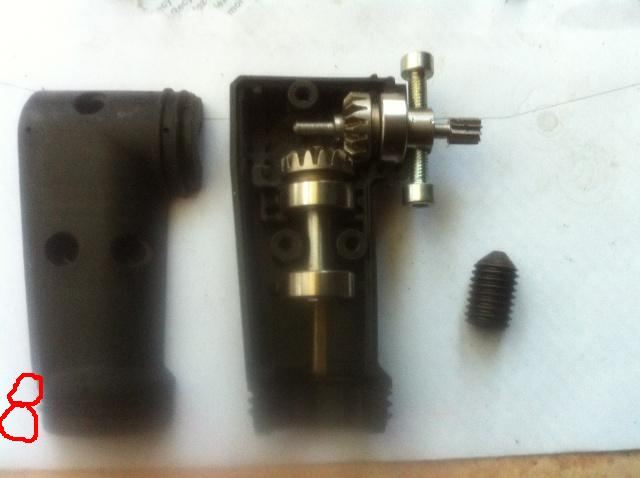

Et pour monter vos fraises il suffi juste de l'introduire dans l'axe et de serrer vos
deux vis , btr sur la photo mais qui devrais être en fait les vis sans tete (photo8 et9 1.jpg2.jpg3.jpg4.jpg5.jpg6.jpg7.jpg8.jpg41toVZcc+aL._AC_US160_.jpg)

reste plus qu'a remonté le couvercle .












  • J'aime 5
Lien à poster
Partager sur d’autres sites
  • 1 année plus tard...

sur aliexpresse vous acheter ça :

https://fr.aliexpress.com/item/Right-Angle-Converter-Rotary-Tool-Attachment-fit-for-Original-Dremel-4000-3000-275-8100-800-Electric/32828226715.html?spm=a2g0w.10010108.1000014.4.627e5fd60GQ3Pr&traffic_analysisId=recommend_3035_2_83054_iswinstore&scm=1007.13338.83054.0&pvid=ab4704cd-4181-49ab-8138-5e4d2b038543&tpp=1


ou celui la (c'est le même à part la forme)

https://fr.aliexpress.com/item/Angle-droit-Convertisseur-Attachement-Pour-Outil-Dremel-Accessoires-Outils-Rotatifs-fit-pour-Dremel-4000-3000-8200/32835442329.html?spm=a2g0s.9042311.0.0.ndZEjG

et pour ne pas coupé et taroder vous acheter ça

https://fr.aliexpress.com/item/5Pcs-Mini-Drill-Chucks-0-5-3-0mm-Fit-For-Micro-Twist-Electronic-Dremel-Drill-Collet/32782915212.html?spm=a2g0s.9042311.0.0.ndZEjG



pour commencer ouvrir le renvoi et récuperer un roulement et le pignon (flecher en rouge) en le chassant

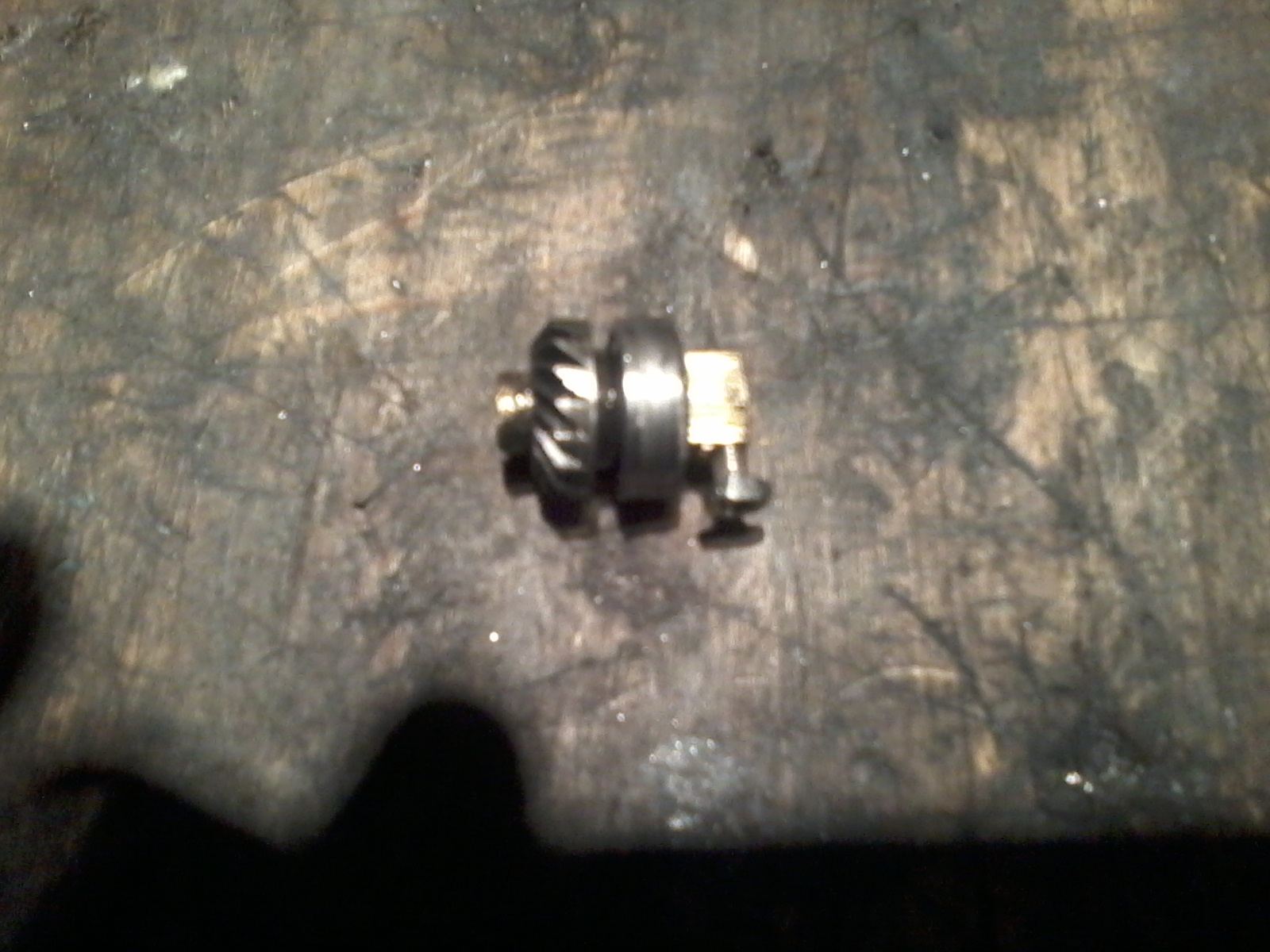

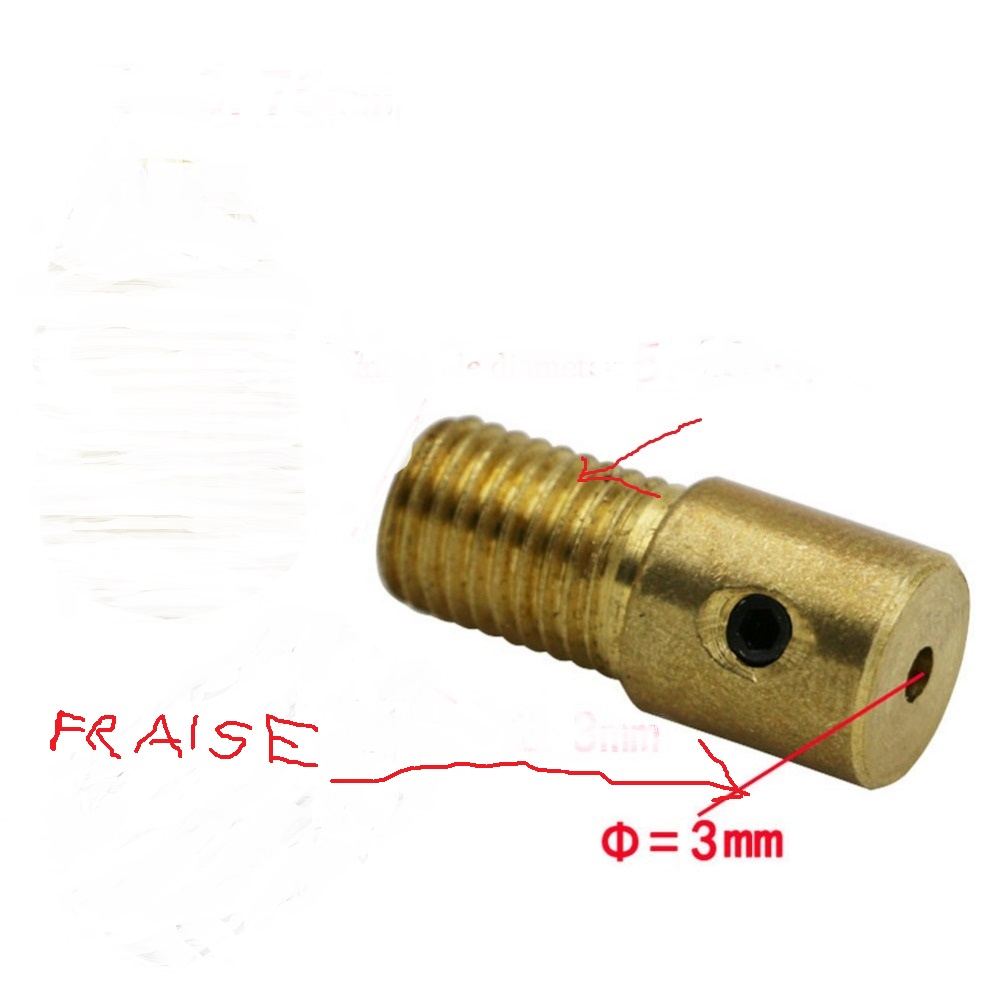

ensuite prendre l'enbout en cuivre acheter , enlever le filletage (le mettre dans une perceuse et y poser un lime plate) puis y instalé le roulement et le pignon .




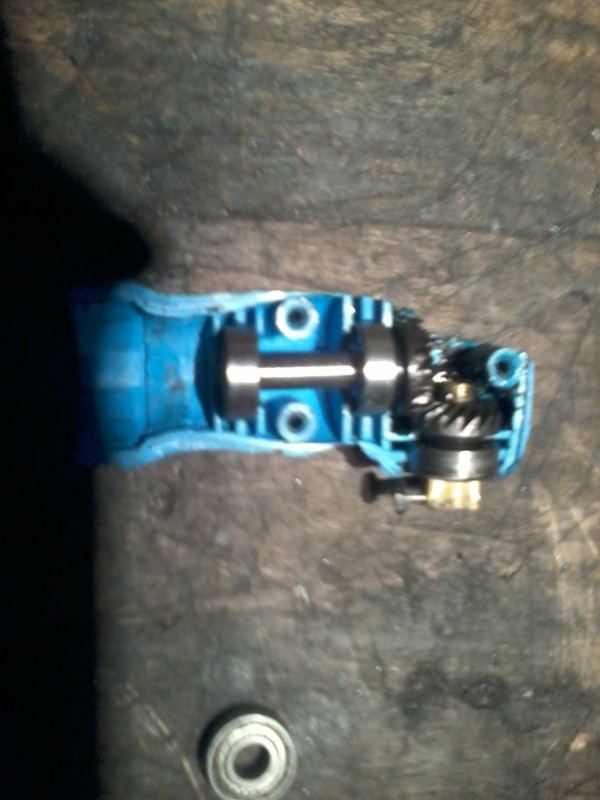

ça donne ça


tout remonter dans la coque qui sera retreci suivant les besoin.



sur le bout en cuivre ou l'on a mis le roulement et le pignon rien a percer ni tarauder , les fraise dremel passe nickel et les petite vis pour les serrer sons déjà présente.


sur un 50

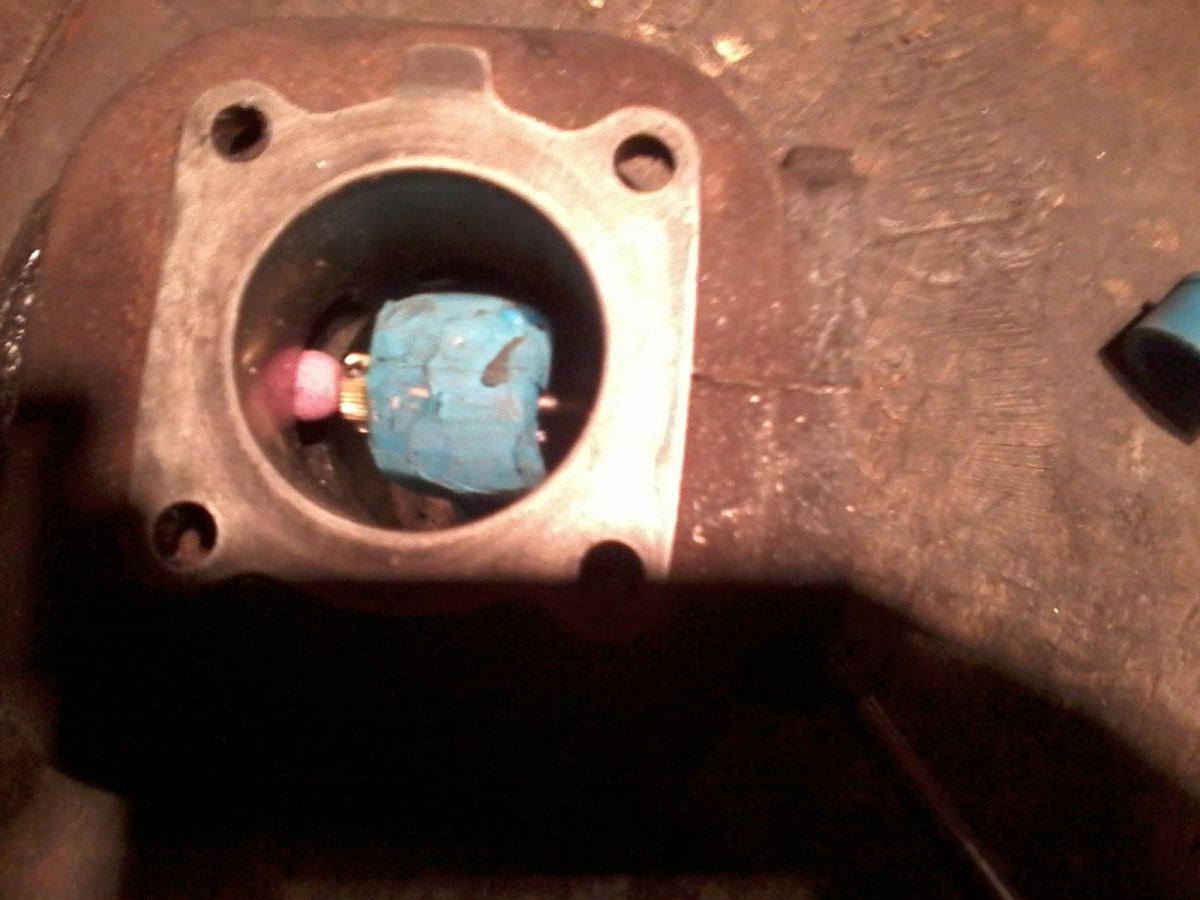

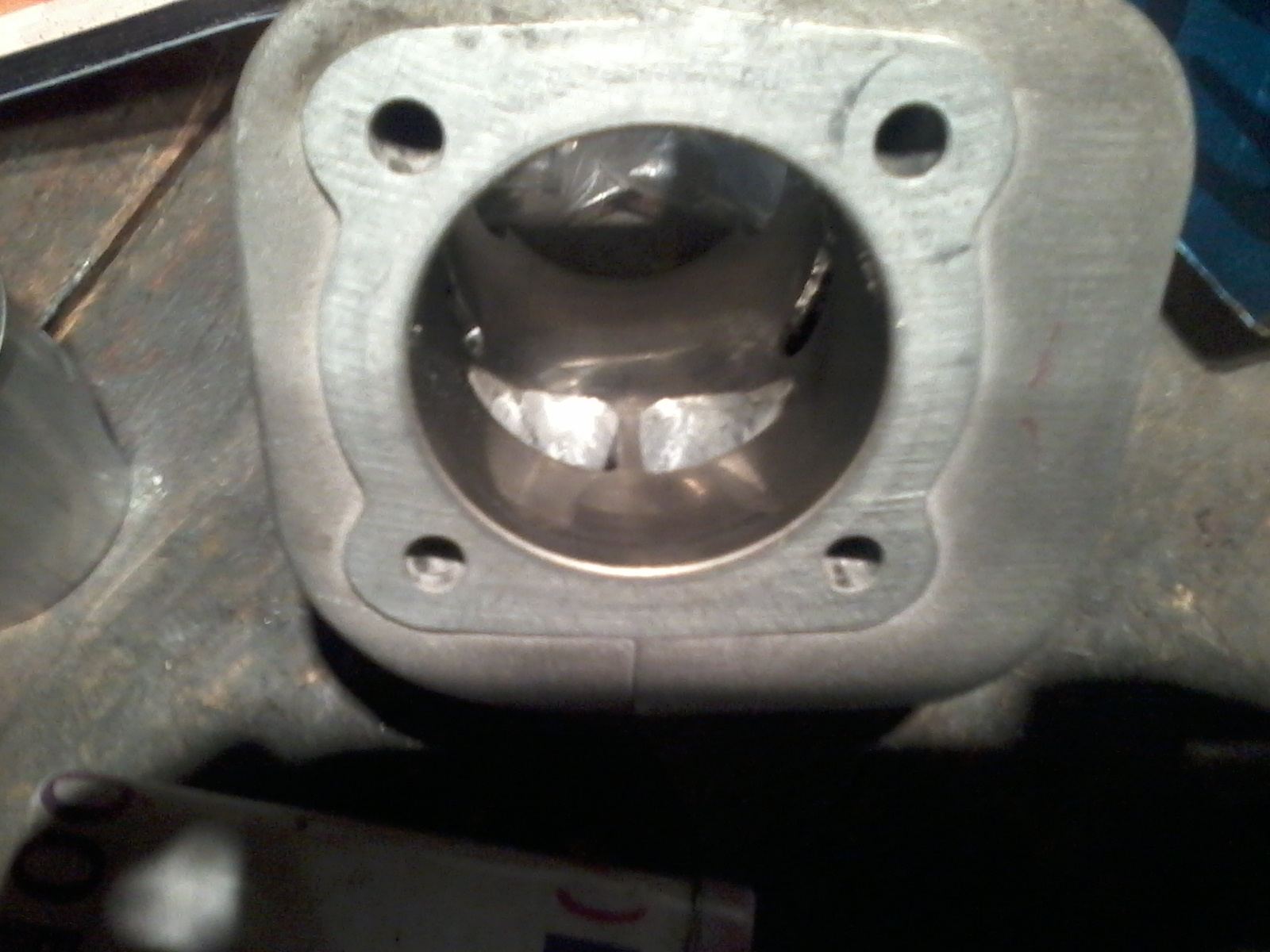

échappement d'un 70 bidalot agrandi avec .reste a polir.


si vous avez des question , n'hesiter pas.







Modifié par jimmy@
Lien à poster
Partager sur d’autres sites
  • 10 mois plus tard...

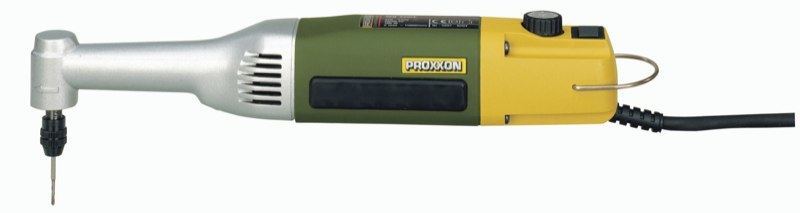

normalement il passe sur les flexible dremel , il ne passe pas dans du 47.6 sans le modif . c'est pas un vrais dremel que j'ai modif mais une copie a 7 eu sur ali express (tu tape accessoir dremel) .la proxxon passe même sur les 50 cc .ça coute 100/120 eu . c'est ce qu'il y a de mieux.

20.28492.jpg.952e601b029f7dc4cbfda752d9d723d1.jpg.02e07eea7215a9d8a2330867f0d0b096.jpg

Lien à poster
Partager sur d’autres sites

j'ai déjà une dremel au cas ou

du coup je vais acheter se renvoie d angle puis ferais ta modif

 il ne s adapte pas sur l arbre flexible dremel 225

Car le diamètre du pas de vis pour fixer l embout sur la dremel 4000 est de 2cm (gros aux modo a vue d oeil)

Et sur l arbre flexible dremel 225 est de 1cm...

Aparament existe pas pour le flexible

par contre pour la dremel no stress

Dommage car l arbre flexible est niquel niveau prise en main (genre stylo)

Merci de ta réponse

Lien à poster
Partager sur d’autres sites
  • 1 année plus tard...

Bonjour je voudrais savoir en quelle diamètre tu perce la pièce ?

Le 21/01/2017 à 21:04, jimmy@ a dit :

un ptit tutos pour modifier un renvois d'angle dremele afin que les fraise puisse passé dans des cylindre de petite taille (50/70 cc)

Donc on commence par ouvrir le renvoie d'angle pour obtenir ceci
photo 1

On retire l'axe secondaire et on coupe comme ceci
D'un coter au raz de l’engrenage
De l'autre on enlève toute la partie fileté
photo 2

réduire la longueur du plastique qui va gêner...
Avec ça ça vas vite ! photo 3

vient ensuite le moment du perçage voici comment on va effectuer le premier:
(perceuse colonne ou tours) photo4 et 5

Puis le second: photo6

Ensuite on taraude en M4X0.7

Maintenant vous pouvez tout remonter ou affiner encore les plastique
pour gagner encore beaucoup en taille.


Et pour monter vos fraises il suffi juste de l'introduire dans l'axe et de serrer vos
deux vis , btr sur la photo mais qui devrais être en fait les vis sans tete (photo8 et9 1.jpg2.jpg3.jpg4.jpg5.jpg6.jpg7.jpg8.jpg41toVZcc+aL._AC_US160_.jpg)

reste plus qu'a remonté le couvercle .












Salut et ce que tu pourrais me dire en quel diamètre tu perce et où trouver les embout que tu vissé à la fin ?

Lien à poster
Partager sur d’autres sites
Il y a 1 heure, Kevin91 a dit :

Bonjour je voudrais savoir en quelle diamètre tu perce la pièce ?

Salut et ce que tu pourrais me dire en quel diamètre tu perce et où trouver les embout que tu vissé à la fin ?

salut , les embout sur aliexpress , j'ai rien percé.

Lien à poster
Partager sur d’autres sites
il y a 6 minutes, Kevin91 a dit :

Sur la photo 5 on voit que ton forêt traverse toute la longueur donc c'est que tu as percé non

ha oui , c'est pour les vis sans tete qui tiennent la fraise , me rappel plus exactement , 2 ou 3 mm , c'est suivant le diametre des vis utilisé. la taille n'as pas d'importance .

Lien à poster
Partager sur d’autres sites
Le 21/01/2017 à 21:04, jimmy@ a dit :

un ptit tutos pour modifier un renvois d'angle dremele afin que les fraise puisse passé dans des cylindre de petite taille (50/70 cc)

Donc on commence par ouvrir le renvoie d'angle pour obtenir ceci
photo 1

On retire l'axe secondaire et on coupe comme ceci
D'un coter au raz de l’engrenage
De l'autre on enlève toute la partie fileté
photo 2

réduire la longueur du plastique qui va gêner...
Avec ça ça vas vite ! photo 3

vient ensuite le moment du perçage voici comment on va effectuer le premier:
(perceuse colonne ou tours) photo4 et 5

Puis le second: photo6

Ensuite on taraude en M4X0.7

Maintenant vous pouvez tout remonter ou affiner encore les plastique
pour gagner encore beaucoup en taille.


Et pour monter vos fraises il suffi juste de l'introduire dans l'axe et de serrer vos
deux vis , btr sur la photo mais qui devrais être en fait les vis sans tete (photo8 et9 1.jpg2.jpg3.jpg4.jpg5.jpg6.jpg7.jpg8.jpg41toVZcc+aL._AC_US160_.jpg)

reste plus qu'a remonté le couvercle .












Salut j'ai un problème j'ai modifié exactement comme tu explique mais ça passe toujours pas dans un cylindre 50cc comment tu as fait. Si tu veux contact moi sur Facebook Kévin boisset je suis avec ma moto noir jante orange et a moitié allongé devant la moto

il y a 1 minute, Kevin91 a dit :

Salut j'ai un problème j'ai modifié exactement comme tu explique mais ça passe toujours pas dans un cylindre 50cc comment tu as fait. Si tu veux contact moi sur Facebook Kévin boisset je suis avec ma moto noir jante orange et a moitié allongé devant la moto

Contact moi si tu veux pour mieux discuter je voulais dire

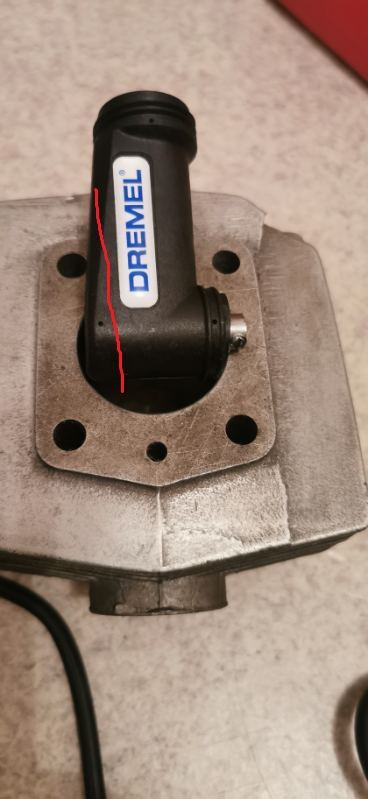

Voilà ce que ça me donne une fois modifié du coup je suis coincé


Lien à poster
Partager sur d’autres sites
il y a 3 minutes, blackiyto a dit :

Sais tu ci il existe un renvoi d angle pour l arbre flexible dremel 225 ?

salut , normalement le revoie d'angle monte sur le flexible dremel , si tout est en vrais dremel bien sur.

Lien à poster
Partager sur d’autres sites
