tutorial Monter compteur tkr naked sur nitro


lamfight
 Partager

Messages recommandés

Bonjour je vous propose un petit tutoriel pour monter un compteur de tkr naked sur un nitro.

Je vous déconseil  d'utiliser des dominos ou connecteur rapide mais plutôt des connecteur à sertir. 2.50 la boîte de 20 qui s'emboîte l'un dans l'autre il vous en faudras une dizaine avec de la gaine thermo  retractable pour un travail plus propre.



Tout d'abord je vais vous expliquer la corespondance des fils ceux de gauche corespondance au compteur naked et ceux de droite au compteur d'origine de nitro

Jaune ( plein phare )  > jaune

Maron ( + ) > Maron clair

Maron noir ( - ) > noir

Vert ( essence )  > Vert

Blanc ( éclairage du compteur )> Maron clair

Gris (huile) > Gris

Rose ( clignotant G )> Maron foncer

Violet ( clignotant D )  > Vert foncer

A savoir que le fil banc et le fil maron noir du compteur naked seront à relier ensemble avec le fil maron clair du faisceau de nitro ( en gros maron noir + blanc > maron  clair.

Voilà pour les corespondance.



Maintenant  il vas faloir dénuder tous les fils un petit bout de 5 MM suffit. Pour dénuder il faut se servir d'une pince à sertir les connecteur et mettre le câble dans la pince,  serrer pas trop sînon le câble se coupe et vous tirer. Vous torsader le bout dénuder pour le rigidifier et vous mettez le bout dans le trou du connecteur vous le rentrer à fond ensuite on place le connecteur dans l'embout qui correspond  à la couleurs du connecteur et on appuie et le travail est fait après il vous suffira simplement  de rentrer le connecteur mal dans le connecteur femelles.

Une fois que tout est bon que le compteur fonctionne déconnecter les cosses et y passer de la gaine thermo retractable  vous reconnecter et placer la gaine dessus que vous faite chauffer au briquet et la gaine se serre sur la cosse :D  reste plus qu'à  démonter la roue avant et mettez l'entraîneur de compteur du compteur naked et voilà vous pouvez profitez d'un beau compteur naked monter proprement

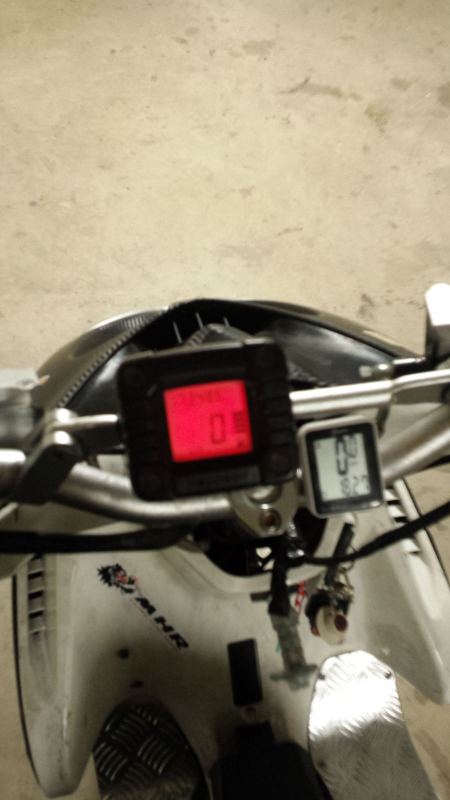

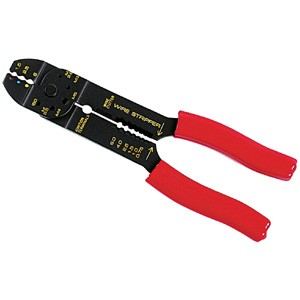

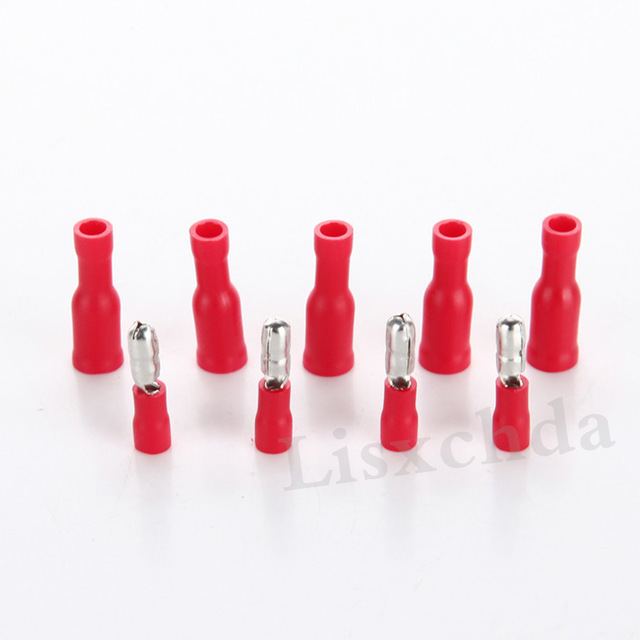

Je vous joint des photos de la pince à sertir (je l'ai payer 3 euros à brico dépôt ) elle fait aussi pince à dénuder et elle coupe les vis super pratique et je vous joint une photos des connecteur.



Voilà j'espère que tout est clair n'hésitez pas si vous avez pas compris un truc.
