scooter peugeot correspondance couleurs fils compteur tkr furious

Question

Bonjour,

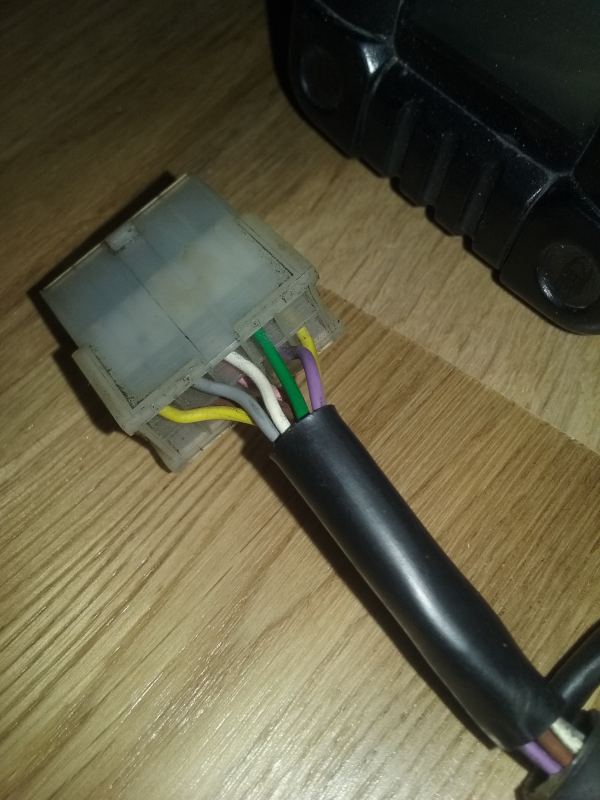

Je suis actuellement en train de mettre un guidon street sur mon trekker, je vais faire les branchement du compteur digital (de tkr furious) mais je ne trouve pas à quoi correspondent les couleurs des câbles de celui-ci. Quelqu'un sait à quoi elle correspondent ?

Merci d'avance pour votre aide.


Modifié par NathanGRT

Partager ce message


Lien à poster
Partager sur d’autres sites

10 réponses à cette question

Messages recommandés

  • 0

On ne voit pas bien les couleurs des fils, mais je peux déjà dire une chose: le vert, c'est la masse.

Une chose assez simple à faire: séparer chaque fil et tester sur une batterie.

Il y a un fil dans le tas qui sert à l'alimentation du compteur (il devrait être noir). Une fois que tu sais lequel allume le compteur, tu peux tester pour trouver:

le niveau d'essence

le témoin d'huile

le témoin de clignotants (en théorie le mauve)

le témoin de feu de route

témoin de réserve

Ce n'est pas compliqué du tout, il suffit de chercher.

Modifié par Alain

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0

La couleur des fils sont:

marron

jaune

gris

rose

violet

vert

jaune avec un trait noir

blanc



Si j’ai bien compris je met le fil vers sur le moins d’une batterie et après je teste chaque fil sur le plus. C’est bien ça?

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0

j'ai essayé et j'ai trouvé: témoin clignotant, réserve essence, témoin phare, réserve huile et l'éclairage du compteur.

il me reste donc 2 fils : un jaune et un jaune avec un trait noir. Sûrement la jauge essence et les écritures du compteur.

Or, quand je les relis au plus de la batterie, rien ne se passe pour ces 2 là. Je me demande donc si il faut faire autrement pour ces 2 fils.

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0

Pour la vitesse, il faudrait peut être que le capteur soit branché au compteur. Pour la jauge de carburant, il est possible que ça ne fonctionne pas car le courant passe par une résistance variable (la jauge) pour afficher un niveau.

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0

j'ai brancher le capteur et le compteur s'allume lorsque je mets le vert sur le plus et le jaune et noir sur le moins

du coup je suis perdu pour les branchements

Modifié par NathanGRT

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0

Il ne faut pas mettre le vert sur le positif, sur Peugeot le vert correspond à la masse.

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
Il y a 6 heures, Alain a dit :

Il ne faut pas mettre le vert sur le positif, sur Peugeot le vert correspond à la masse.

Tous les voyants s'allument en mettant le vert sur le moins mais le compteur non. Il s'allume que lorsque le fil jaune et noir est sur le moins et le vert sur le plus

Partager ce message


Lien à poster
Partager sur d’autres sites
