scooter mbk - yamaha Câblage allumage artek

Question

Bonjour j'ai acheté un allumage à rotor interne artek k1 pour nitro

Mais comme je l'ai acheté d'occasion je ne trouve pas de schemas ni de personne qui pourrais m'aider a le câbler

Si vous avez la possibilité de m'aider

Merci d'avance à vous!

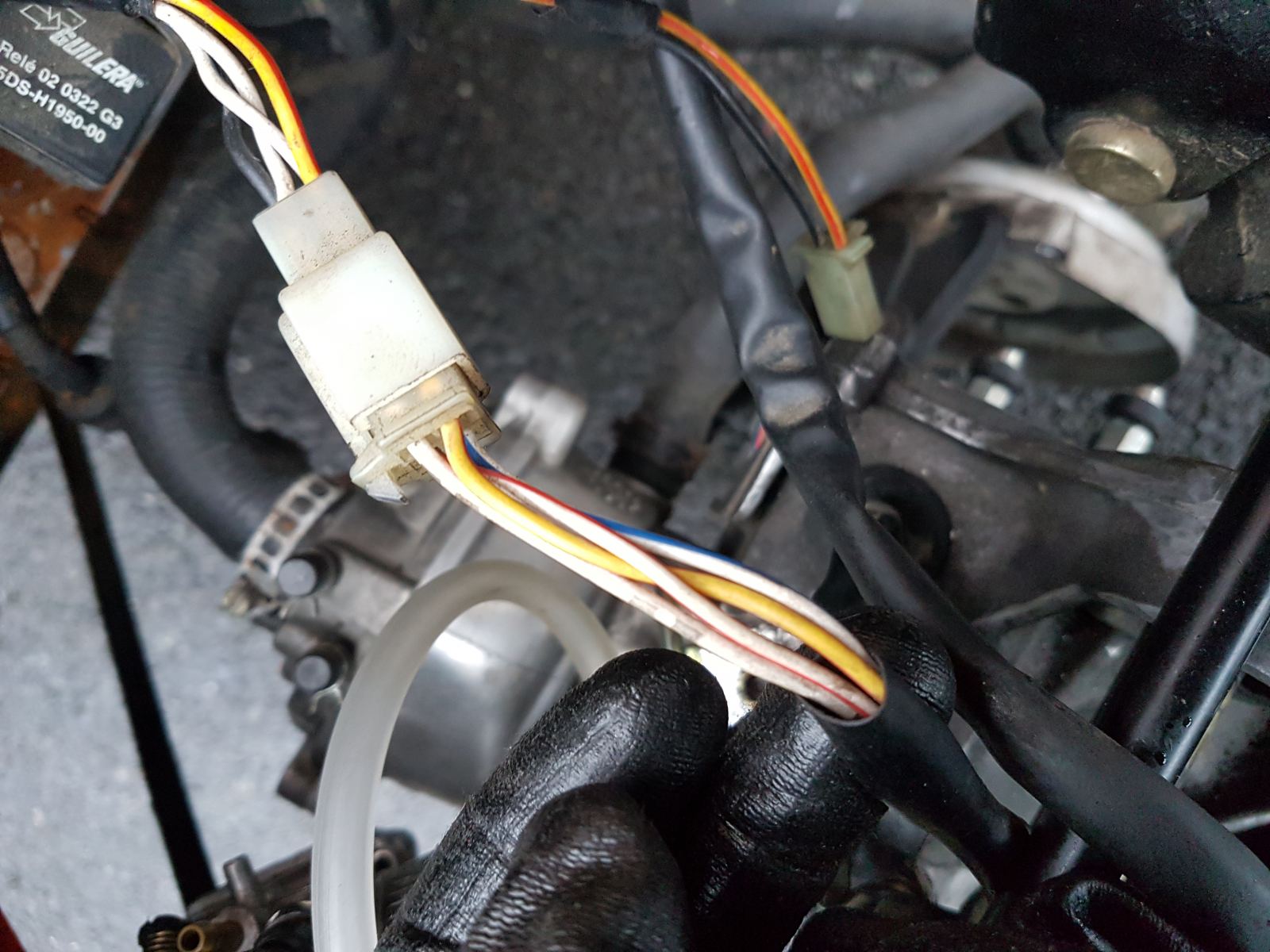

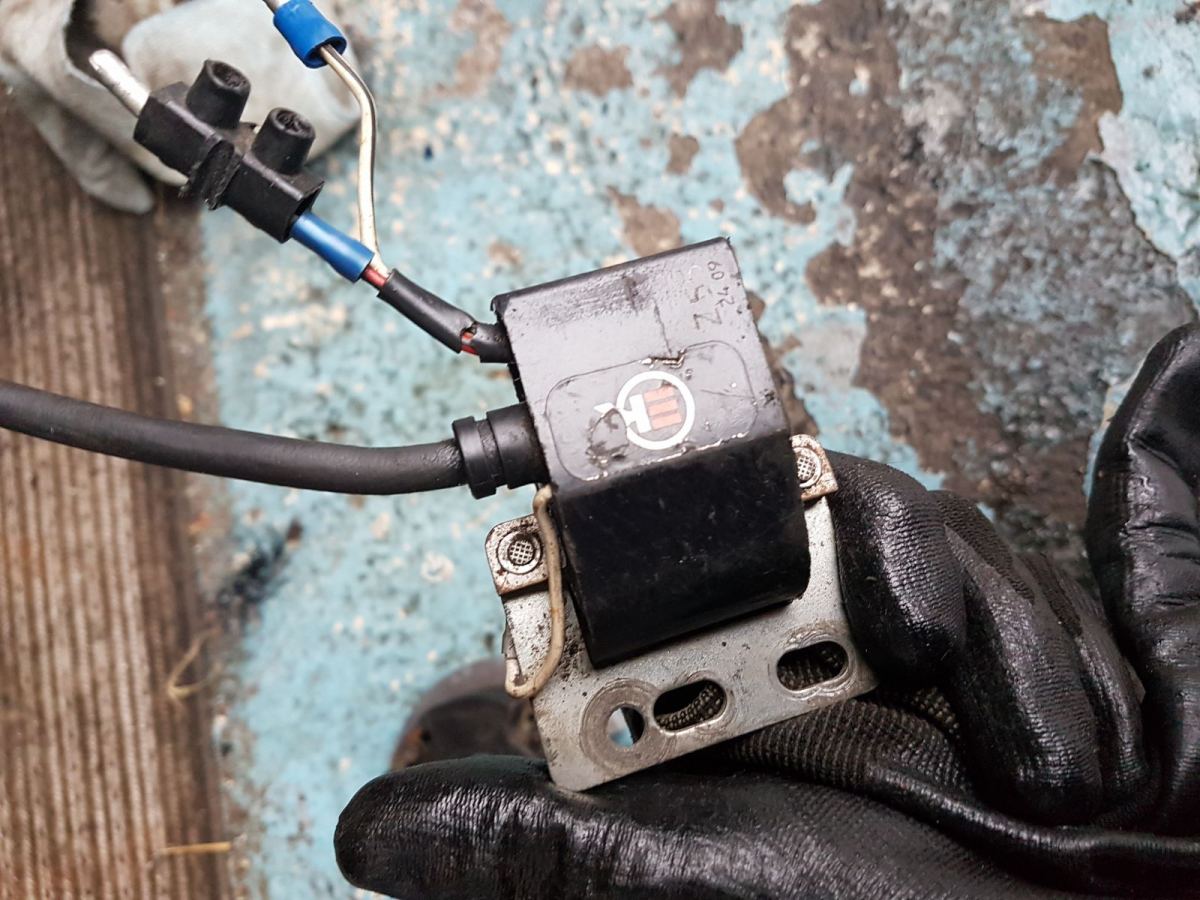

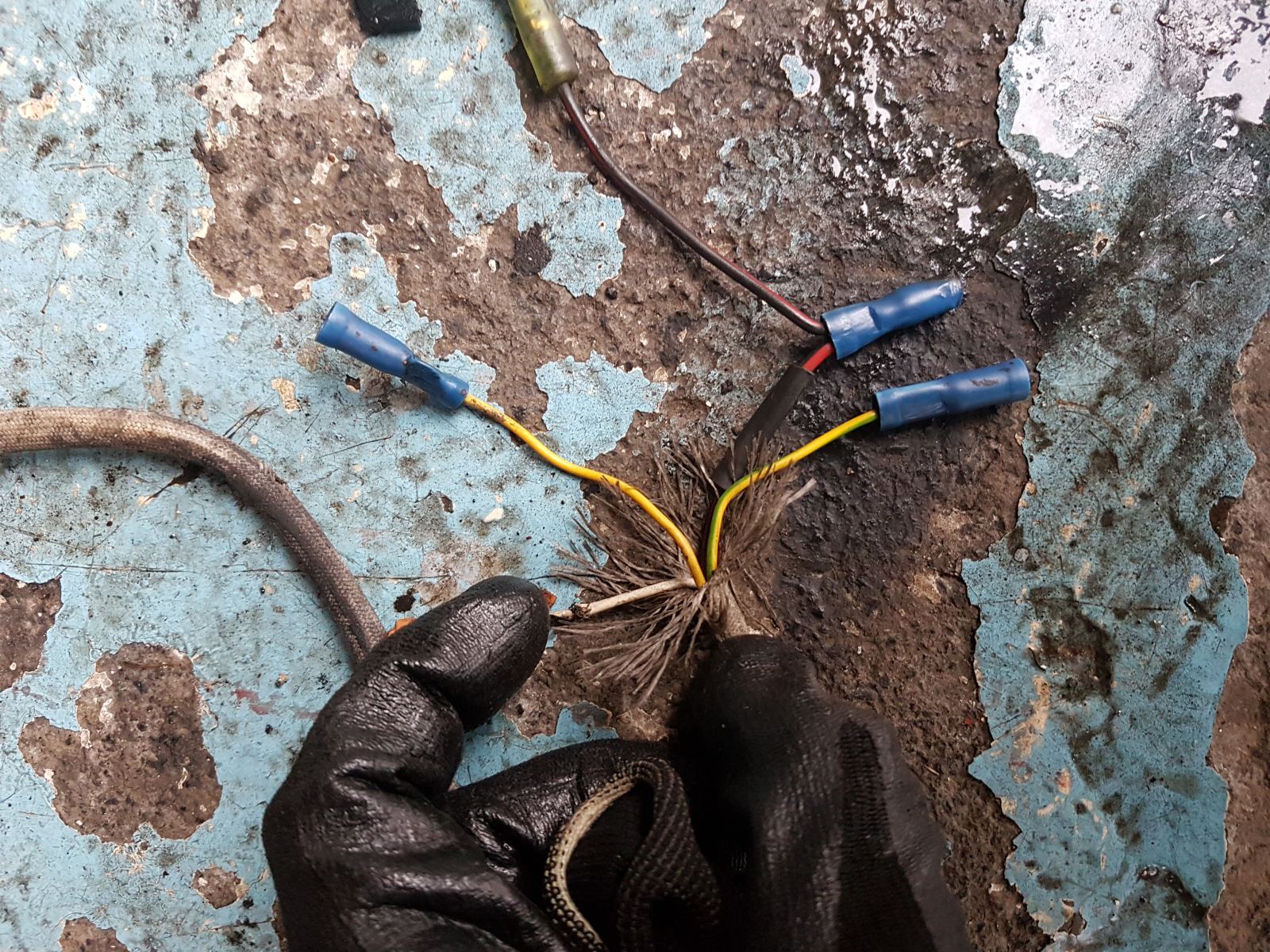

Voici les photos des câbles




Partager ce message


Lien à poster
Partager sur d’autres sites

13 réponses à cette question

Messages recommandés

  • 0

Si je ne dis pas de connerie, le cdi est combiné à la bobine haute tension, c'est ça? Si je vois bien, il  a deux fils: un rouge/noir qui se raccorde au rouge/noir du stator, et un brun qu'il faut raccorder au brun qui se raccorde au cdi d'origine.

En sortie du stator, tu as les fils jaune et blanc qui se branchent sur le câblage aux fils de mêmes couleurs (ces deux fils servent pour les phares et recharger la batterie)

Le fil jaune/vert se branche sur le bloc, c'est une masse.

Cela devrait être bon.

  • J'aime 1

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
il y a 3 minutes, Alain a dit :

Si je ne dis pas de connerie, le cdi est combiné à la bobine haute tension, c'est ça? Si je vois bien, il  a deux fils: un rouge/noir qui se raccorde au rouge/noir du stator, et un brun qu'il faut raccorder au brun qui se raccorde au cdi d'origine.

En sortie du stator, tu as les fils jaune et blanc qui se branchent sur le câblage aux fils de mêmes couleurs (ces deux fils servent pour les phares et recharger la batterie)

Le fil jaune/vert se branche sur le bloc, c'est une masse.

Cela devrait être bon.

Oui c'est bien ça cdi combiner

Donc le rouge et noir de la bobine au rouge et noir stator

Le jaune et le blanc du stator sur la Cosse du faisceau donc le jaune et le blanc ,

Il me manque donc le blanc et noir  de la bobine ou va-t-il ? Merci

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0

Dans mes souvenirs, le fil noir/blanc sur le cdi se branche sur le câblage, ça sert à couper l'allumage en mettant ce fil à la masse. Si ton engin est d'avant 2003, tu dois avoir un fil noir et blanc branché à ton Neiman. S'il est d'après 2003, va falloir trouver un moyen, du genre un interrupteur.

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0

Il est d'après 2003

Mais j'aimerais le brancher au neiman ,

Il n y a pas un fil au qu'elle je peux le regrouper ?

il y a 5 minutes, Alain a dit :

Dans mes souvenirs, le fil noir/blanc sur le cdi se branche sur le câblage, ça sert à couper l'allumage en mettant ce fil à la masse. Si ton engin est d'avant 2003, tu dois avoir un fil noir et blanc branché à ton Neiman. S'il est d'après 2003, va falloir trouver un moyen, du genre un interrupteur.

Même si il faut que je passe un câble du neiman à la bobine pour le brancher ?

Ça serais le dernier câble à brancher c'est gênant si je peux plus arrêter le moteur lol

Je pense que si je branche le noir blanc au noir de la Cosse

Ça serais bon non?

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0

Si tu n'as pas ce câble sur ton neiman, ça n'ira pas. La seule solution serait de trouver une "boule" de contacteur de Nitro d'avant 2003 (ou un contacteur complet d'occase, ce sont les mêmes) et de tirer un câble du cdi au contacteur.

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
À l'instant, Alain a dit :

Si tu n'as pas ce câble sur ton neiman, ça n'ira pas. La seule solution serait de trouver une "boule" de contacteur de Nitro d'avant 2003 (ou un contacteur complet d'occase, ce sont les mêmes) et de tirer un câble du cdi au contacteur.

Ce n'est pas du cdi ? Mais de la bobine

Comme les photos du dessus



J'ai trouver ça de mon coter


Le réseau étant la Cosse de la photo 1ere publication

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0

Non, je pense sincèrement que le câble noir/blanc est une coupure à l'allumage, sinon tu ne saurais pas éteindre ton scooter...

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
il y a 15 heures, Alain a dit :

Non, je pense sincèrement que le câble noir/blanc est une coupure à l'allumage, sinon tu ne saurais pas éteindre ton scooter...

J'ai bien regarder les site precisent que c'est pour les  scooter d'après 2003 je vais démonter et regarder les coucleur de câble neiman

Partager ce message


Lien à poster
Partager sur d’autres sites
