Question

beber    21

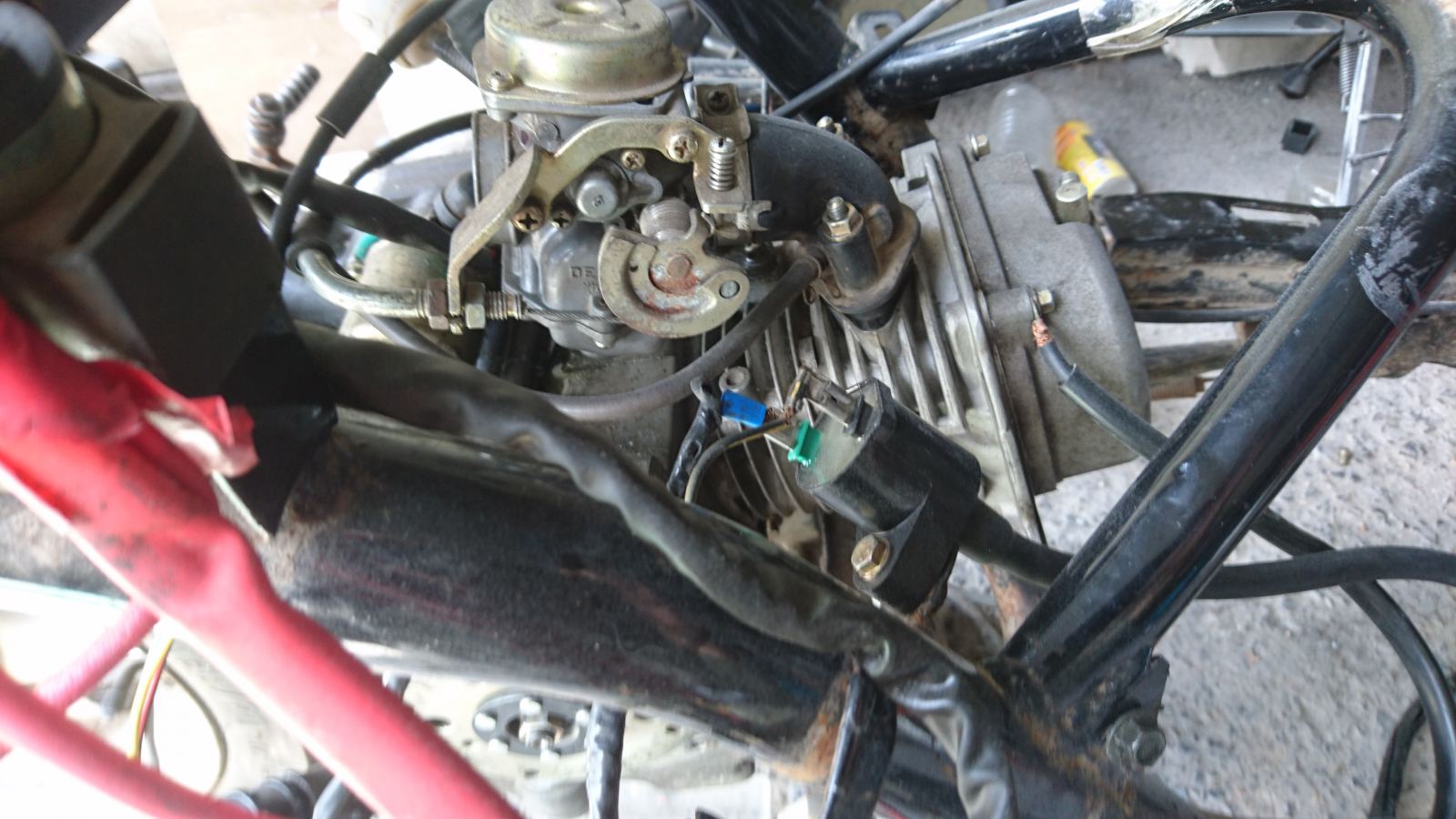

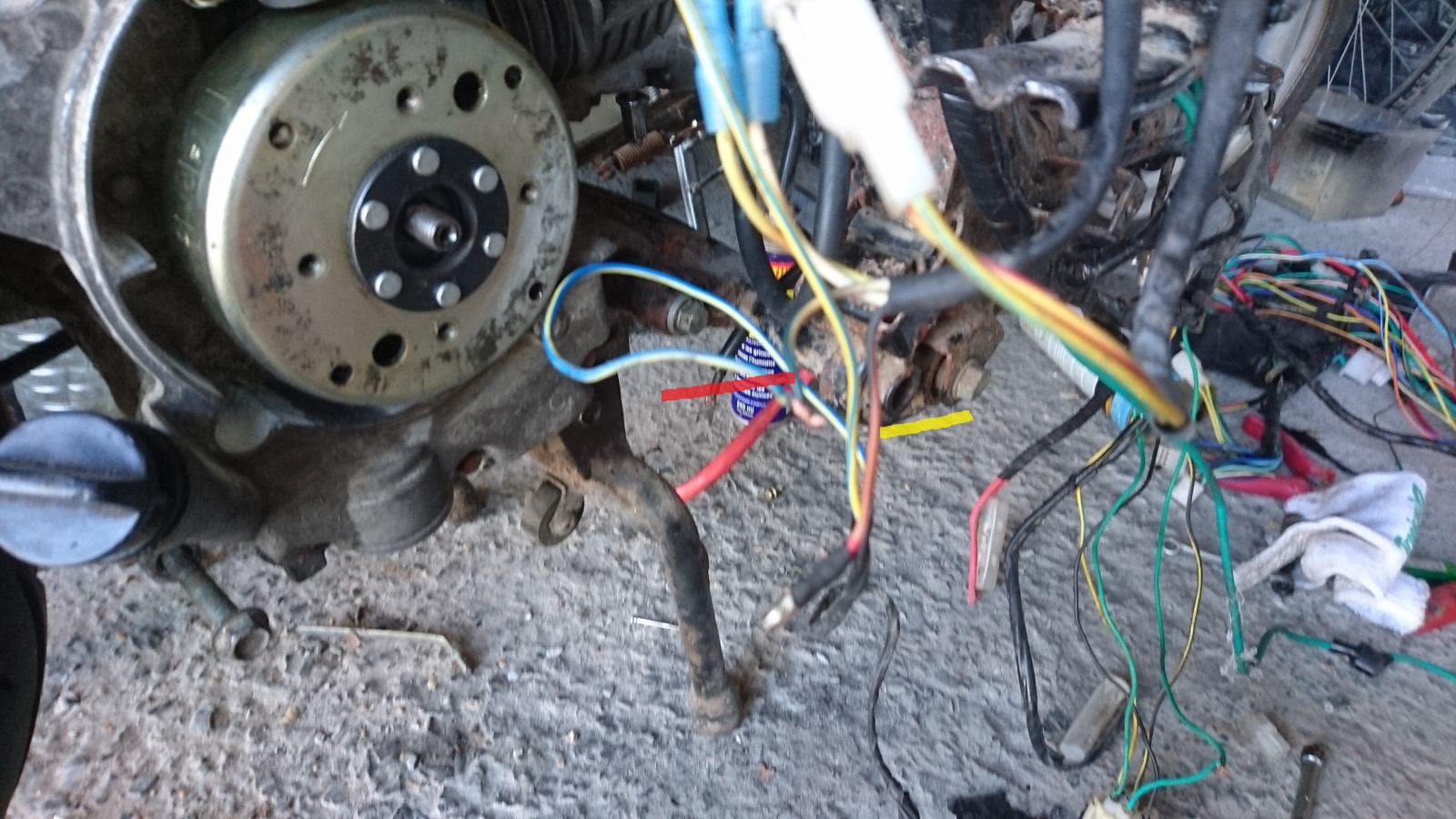

bonjour à tous voilà j explique mon problème je viens de récupérer un sym orbit 50 sûrement la version 1 le faisceau était complètement couper a droite et a gauche ,enfin tout a était rebrancher sauf deux fil qui vienne de l allumage le câble du  connecteur de générateur d'impulsions bleue et blanc que je l' ai brancher avec le bleue blanc du cdi. Sur la photo au bout du trait jaune ce trouve un câble qui est noir et rouge je ne sais pas ou le branché, j'ai déjà essayé plusieurs branchement (boîtier CDI au six emplacement, inversion a la place du blanc et bleu) mais rien à faire , au final je n'ai pas d’étincelles a la bougie. Le boîtier cdi fonction je l'ai testé sur un autre scooter et il est neuf. si quelqu'un c'est ou il se branche sa m aiderais. merci a vousDSC_0006.thumb.JPG.e9ebcd97b0cfc714ada2046313d29d16.JPG

Partager ce message


Lien à poster
Partager sur d’autres sites

89 réponses à cette question

Messages recommandés

  • 0
Alain    1 391

Vérifie toujours au niveau du contacteur à clé, il est probable que tu retrouves cette couleur sur la connexion, et il changerait de couleur du contacteur au cdi.

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
beber    21
il y a 26 minutes, Alain a dit :

Vérifie toujours au niveau du contacteur à clé, il est probable que tu retrouves cette couleur sur la connexion, et il changerait de couleur du contacteur au cdi.

ok merci alain je regarde ça demain. mais le problème j ais pas de fil qui vient du neiman, mes seulement se fil rouge et noir qu il vient de l allumage

Modifié par beber

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
Alain    1 391

Les fils sur la photo sont bien en sortie de stator? Franchement, cela me fait penser à un stator de Peugeot, qui a exactement les mêmes couleurs, et sur Peugeot le noir/rouge va au contacteur, et en ressort en bleu/blanc en direction du cdi.

Le cdi ressemble à quoi?

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
beber    21
il y a 19 minutes, Alain a dit :

Les fils sur la photo sont bien en sortie de stator? Franchement, cela me fait penser à un stator de Peugeot, qui a exactement les mêmes couleurs, et sur Peugeot le noir/rouge va au contacteur, et en ressort en bleu/blanc en direction du cdi.

Le cdi ressemble à quoi?

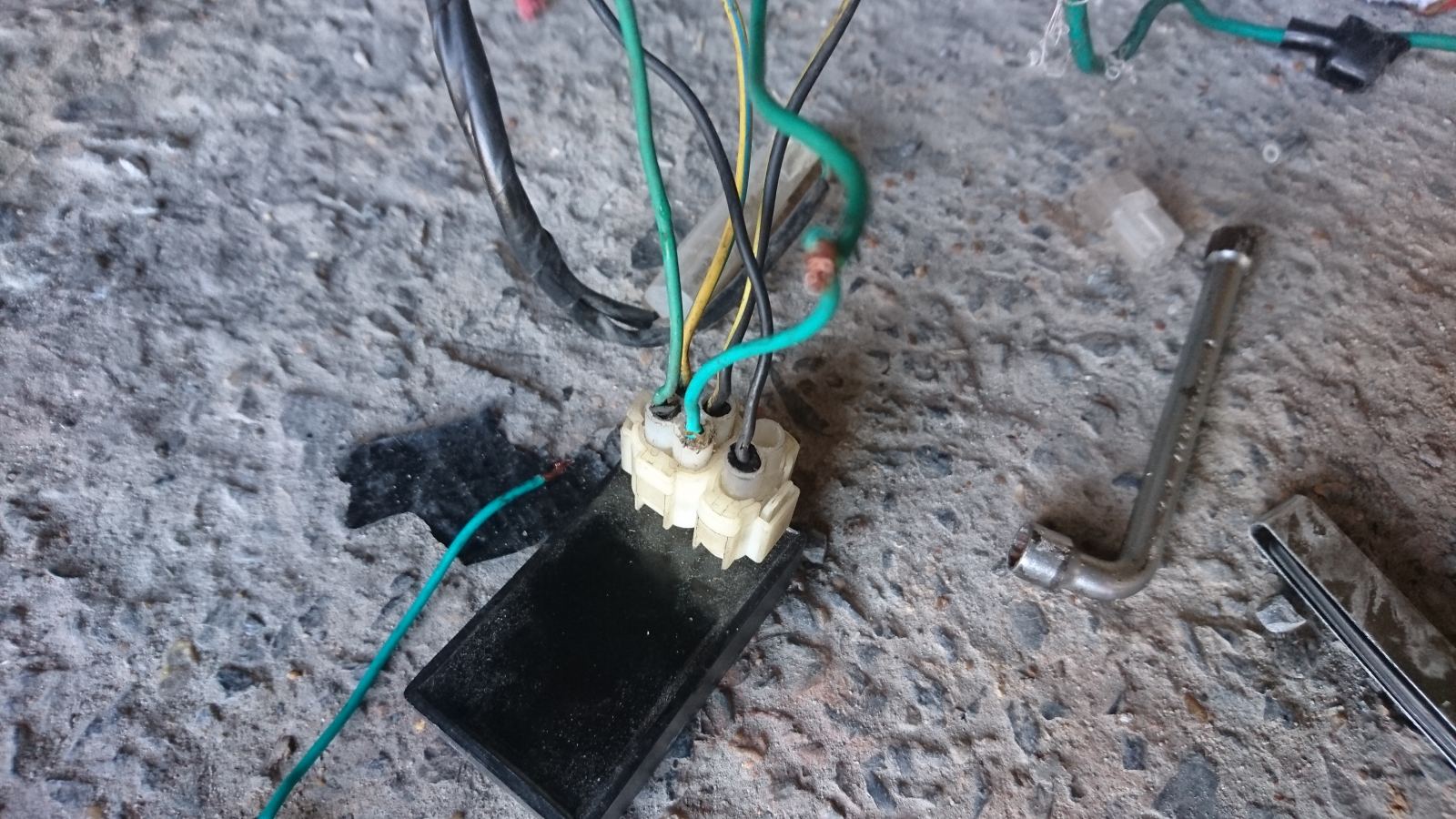

le fil bleue et blanc et brancher au cdi mais il y a encore un fil rouge et noir qui sort de l allumage. le cdi et celui la


voici les brancher que j'ai trouver pour le cdi


il y a 31 minutes, beber a dit :

le fil bleue et blanc et brancher au cdi mais il y a encore un fil rouge et noir qui sort de l allumage. le cdi et celui la


voici les brancher que j'ai trouver pour le cdi


le branchement vient de la

SYM-ORBIT-notice-mode-emploi-guide-manuel-technique-pdf.pdf

il y a 43 minutes, beber a dit :

le fil bleue et blanc et brancher au cdi mais il y a encore un fil rouge et noir qui sort de l allumage. le cdi et celui la


voici les brancher que j'ai trouver pour le cdi


le branchement vient de la

SYM-ORBIT-notice-mode-emploi-guide-manuel-technique-pdf.pdf

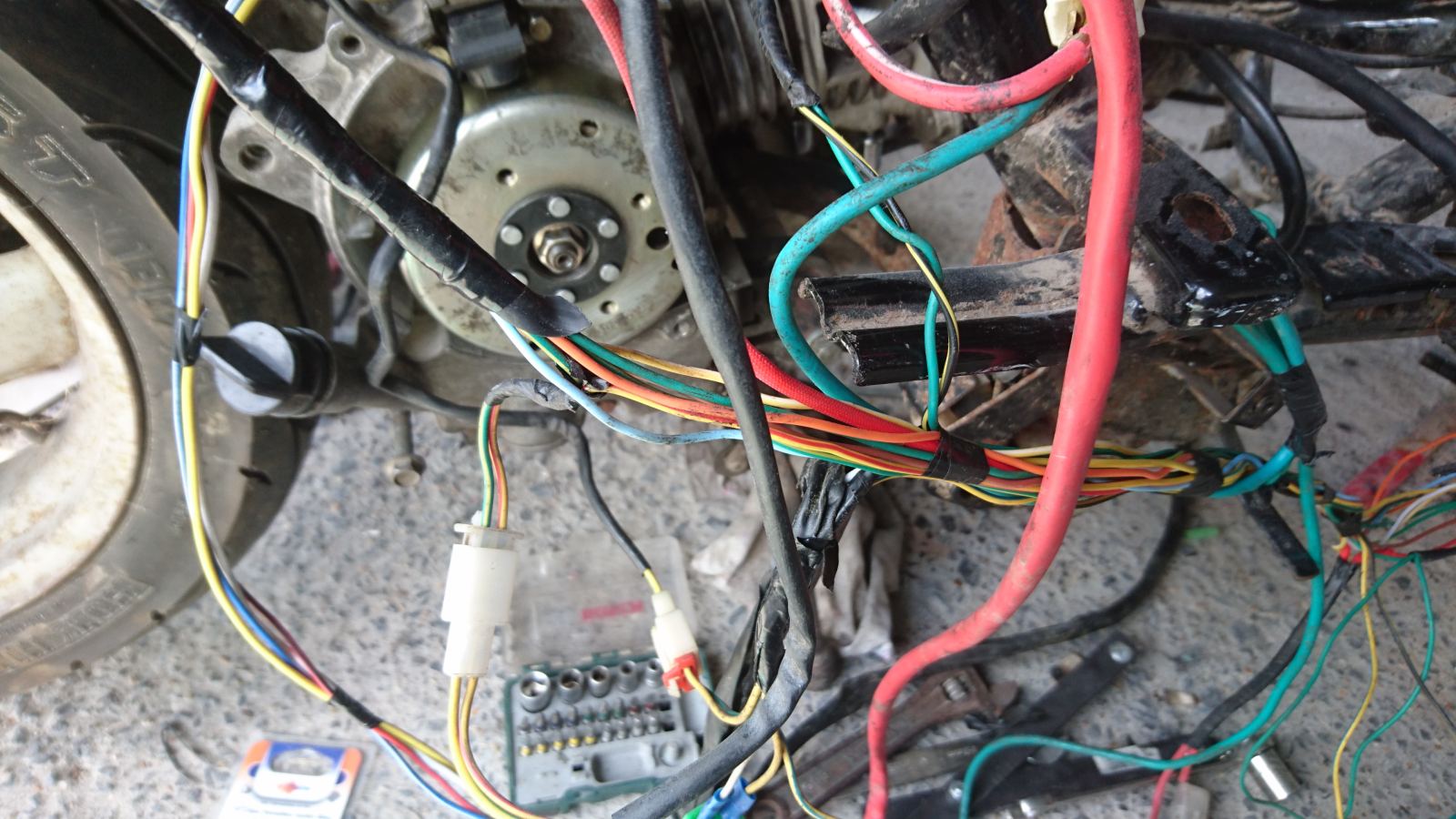

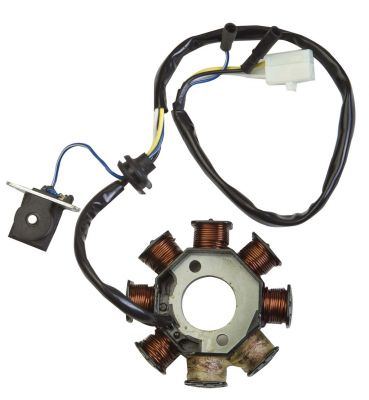

voici l allumage


Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
beber    21

bonjour à tous je vient au nouvelle.  a première vue le cdi et bien brancher, avant rien ne tourner. maintenant le démarreur  tourne le klaxonne marche mais toujours pas d étincelle, il y a un nouveaux problème qui vient de se liées la batterie je décharge au boue de 2 essaie de démarrage je pense a une mauvaise masse. et le fil rouge et noir n est toujours pas brancher, il doit contribuer a l allumage. tout le reste vas  bobine haute tension etc....

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
Barry/Sheene    1 509

Bonjour fais le test du courant de fuite une batterie qui se décharge au bout de 2 essai seulement elle vieille et ne tient plus la charge ?

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
beber    21
il y a 1 heure, Barry/Sheene a dit :

Bonjour fais le test du courant de fuite une batterie qui se décharge au bout de 2 essai seulement elle vieille et ne tient plus la charge ?

bonjour barry non la batterie neuf bobine haut tension aussi cdi bougie ect ...la je plante un peu mais les recherche je son pas fini lol merci pour la réponse

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
Barry/Sheene    1 509
il y a 44 minutes, beber a dit :

bonjour barry non la batterie neuf bobine haut tension aussi cdi bougie ect ...la je plante un peu mais les recherche je son pas fini lol merci pour la réponse

tu peux toujours essayer le test du courant de fuite même si la c'est évident qu'il y en as une  .

Cela permetera de savoir si il as fuite avant contact +apc ou fuite avant contact.

Tu pourrais ainsi mieux cible tes recherches sur quel élément à contrôler ;).

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
beber    21
il y a 3 heures, Barry/Sheene a dit :

tu peux toujours essayer le test du courant de fuite même si la c'est évident qu'il y en as une  .

Cela permetera de savoir si il as fuite avant contact +apc ou fuite avant contact.

Tu pourrais ainsi mieux cible tes recherches sur quel élément à contrôler ;).

ok merci je fais ça aujourd’hui. je  te tien au courant merci

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
Alain    1 391

Tu as pensé à retirer la toile isolante de ton câblage pour trouver le fil rouge/noir? Il doit bien être quelque part...

Vu que le stator a 4 fils en sortie, le rouge et noir est sensé servir à alimenter le cdi en courant alternatif. Tu as testé le cdi sur quoi comme autre scooter?

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
beber    21
il y a 4 heures, Alain a dit :

Tu as pensé à retirer la toile isolante de ton câblage pour trouver le fil rouge/noir? Il doit bien être quelque part...

Vu que le stator a 4 fils en sortie, le rouge et noir est sensé servir à alimenter le cdi en courant alternatif. Tu as testé le cdi sur quoi comme autre scooter?

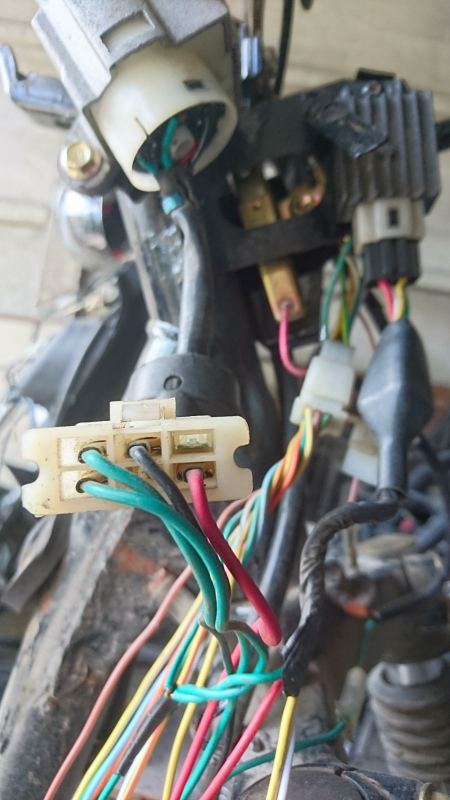

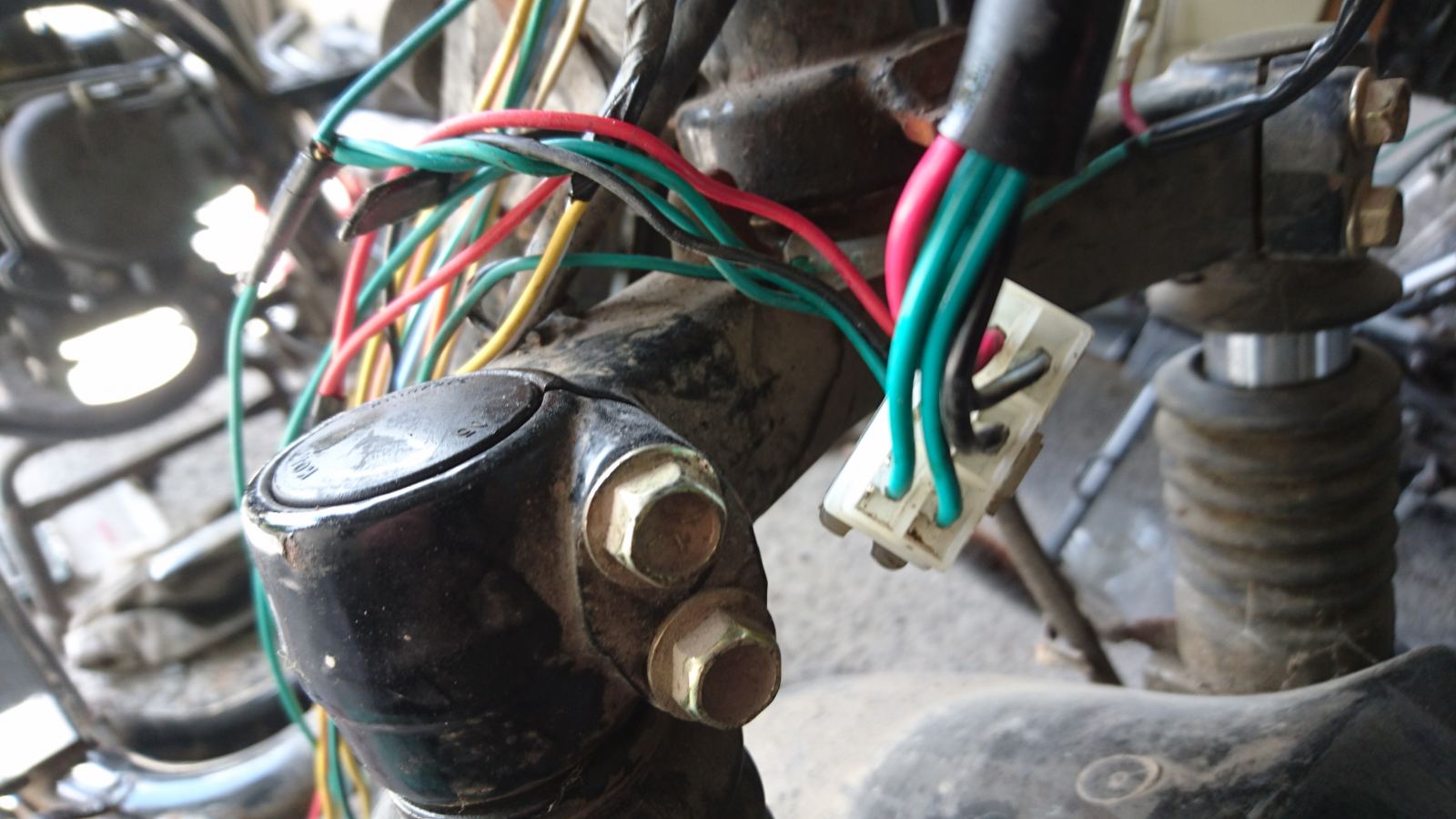

bonjour alain oui le cdi marche . se sont des cdi neuf,et oui j ais défait toute la gaine du faisceau pour essaie de retrouver des fil perdu ou casser je n ais rien vu, si je viens de voir. dans le raccord faisceau neiman il me manque un fil noir et blanche je mettrais des photo ce soir pour faire voir tout cela. car je pense pas avoir d étincelle :vener:

Modifié par beber

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
beber    21

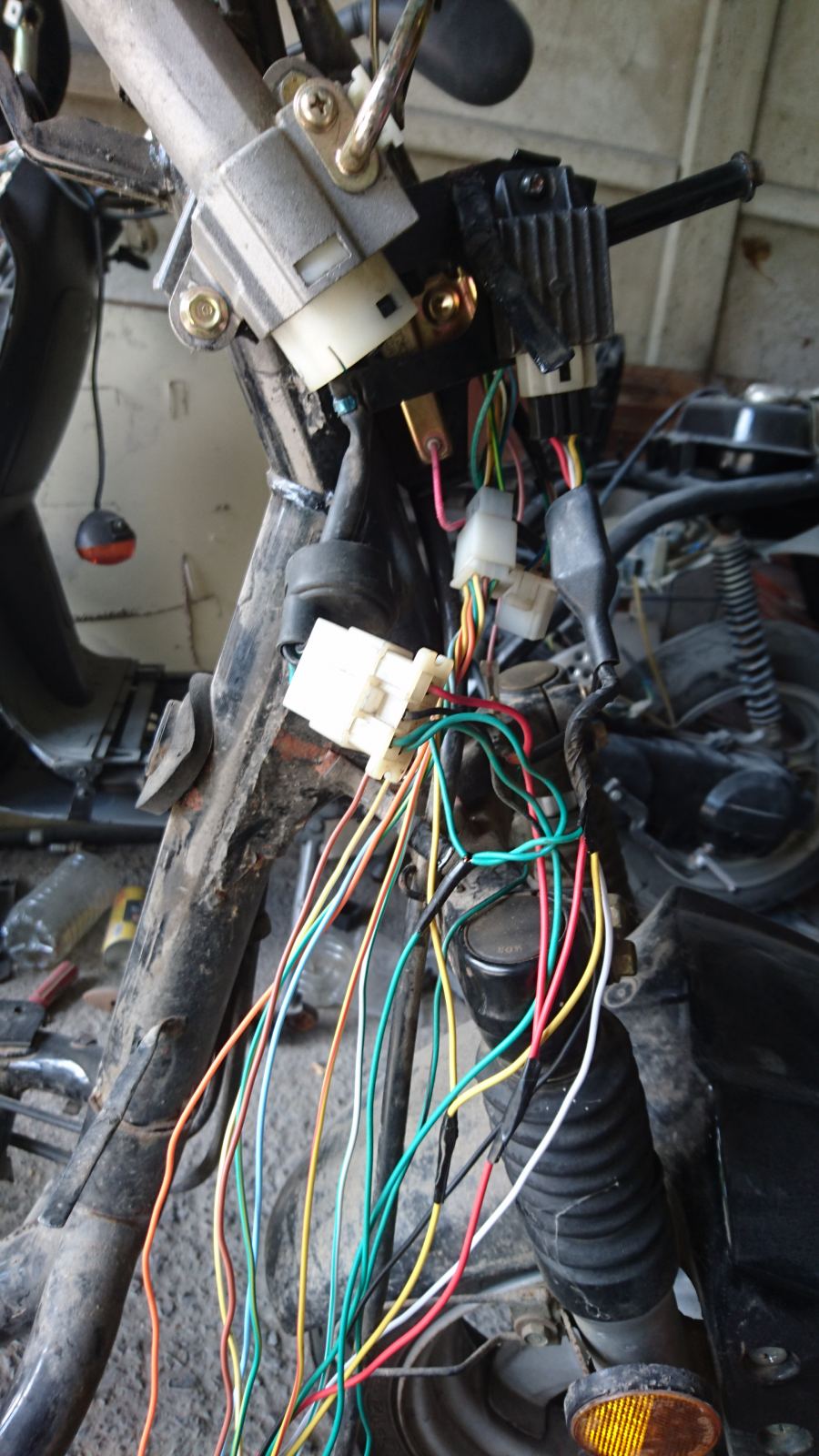

re voilà quelque photo et toujours pas d étincelle







Modifié par beber

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
beber    21

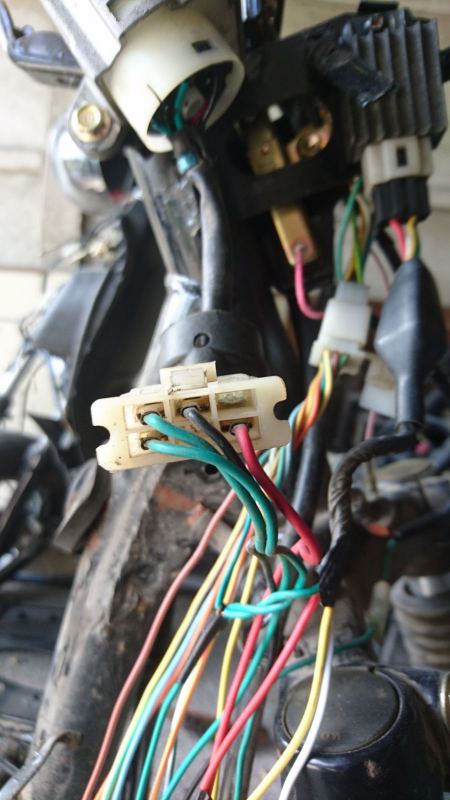

re la sorti du neiman et en 6 fil, et la sorti faisceau 5 c'est normal?

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
Barry/Sheene    1 509

Bonjour ça arrive oui pour regrouper des fonctions qui doivent être alimenter ou non ensemble

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
Alain    1 391

Tu as quoi comme couleurs en sortie de Neiman? Je vois deux verts, un rouge, un noir, et il me semble distinguer un noir et blanc.

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
beber    21
il y a 1 heure, Alain a dit :

Tu as quoi comme couleurs en sortie de Neiman? Je vois deux verts, un rouge, un noir, et il me semble distinguer un noir et blanc.

oui alain  c'est ça. et donc c'est normal que sa soit vite

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
beber    21
Le 09/08/2017 at 21:14, beber a dit :

oui alain  c'est ça. et donc c'est normal que sa soit vite

bonjour à tous voilà je remonte se sujet, car après avoir changer allumage stator, le neiman  le faisceau le boîtier cdi  tout est neuve . j'ai feux, clignotant,  klaxon ça sa marche mais je n ais toujours pas d étincelle bobine haute tension et aussi  neuve  mes des que je mes le contacte le fusible grille. je sais plus ou regarder:crying:

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
fred82000    2 671

salut

tes masse son elle bonne

a tu regarder que aucun câble et mort tout et bien brancher comme il faut

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
beber    21
il y a 4 minutes, fred82000 a dit :

salut

tes masse son elle bonne

a tu regarder que aucun câble et mort tout et bien brancher comme il faut

oui tout et bien brancher les masse aussi le faisceau est neuf

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
fred82000    2 671

tu dois avoir un souci par la de conection que pas possible sa fasse sa avec un faisceaux neuf



Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
beber    21
il y a 3 minutes, fred82000 a dit :

tu dois avoir un souci par la de conection que pas possible sa fasse sa avec un faisceaux neuf



oui je le sais toute la partie électrique est neuve sauf le  Relais de démarreur mais je l'ai testé c'est pour cela que je demande de l aide

il y a 3 minutes, beber a dit :

oui je le sais toute la partie électrique est neuve sauf le  Relais de démarreur mais je l'ai testé c'est pour cela que je demande de l aide

le faisceau n est même pas débrider

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
Barry/Sheene    1 509

Bonjour

Refait une bonne masse à ta batterie pour voir.

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
beber    21
il y a 4 minutes, Barry/Sheene a dit :

Bonjour

Refait une bonne masse à ta batterie pour voir.

bonjour barry masse faite directe moteur batterie  et toujours pas d étincelle, la bougie  est bonne je ne voir plus quoi faire la

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
Barry/Sheene    1 509

à part switcher le neiman ? ????(facile à dire )

Ou les contacteur de frein en court jus et si ils servent de sécurité de démarrage.

Partager ce message


Lien à poster
Partager sur d’autres sites
  • 0
beber    21
il y a 3 minutes, Barry/Sheene a dit :

à part switcher le neiman ? ????(facile à dire )

Ou les contacteur de frein en court jus et si ils servent de sécurité de démarrage.

le neiman est neuf le faisceau le cdi et allumage aussi, le contacteur de frein, celui de la béquille celui du coffre sont ok

la je ne voir pas de ou ça peut venir

Partager ce message


Lien à poster
Partager sur d’autres sites
